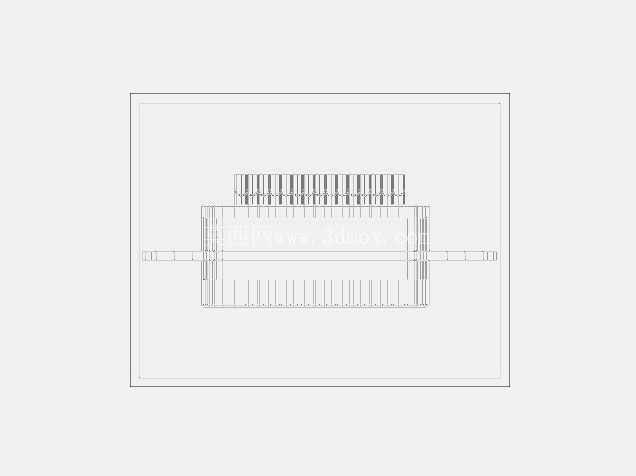

DB15母头连接器压铸模具结构设计

　　在工业控制、通讯设备、测试仪器的信号传输链路里，DB15接口是极为常见的高密度D-sub连接方案，公母头的配对精度直接决定多针信号传输的稳定性，其中母头连接器的金属壳体作为内部插针的定位载体、外部插拔的受力结构，大多采用锌合金压铸工艺成型，对应的压铸模具设计直接决定壳体的尺寸精度与生产良率。这套DB15母头连接器的压铸模具，核心围绕连接器壳体的结构特性展开设计，首先要匹配壳体的外形轮廓：DB15母头壳体为标准D型防呆结构，一侧带有两排共15个插针的避让空腔，外侧有插拔导向的斜边与卡扣定位槽，壳体壁厚均匀控制在1.2mm左右，既保证压铸成型时的金属液充型流畅度，也避免后续冷却过程出现缩孔、变形缺陷。

　　模具的分型面选择贴合壳体的最大轮廓面，也就是D型结构的中分面，开模时能让壳体顺利留在动模侧，不会出现粘定模的问题，同时分型面的贴合精度控制在0.02mm以内，防止压铸时金属液飞边溢出，减少后续去毛刺的加工工作量。从实际生产的应用场景来看，这套模具适配160吨卧式冷室压铸机的安装尺寸，模架采用标准龙记模架，导柱导套配合间隙控制在0.01mm，保证合模时的定位精度，避免出现型腔错位导致的壳体壁厚不均。浇注系统设计在壳体的非配合面一侧，采用侧浇口进胶，浇口宽度匹配壳体的侧边长度，金属液进入型腔后能平稳填充整个腔体，不会直接冲击插针定位的细小型芯，防止型芯被金属液冲弯导致后续插针装配错位。溢流槽与排气槽开设在型腔的末端，也就是D型结构的两个尖角位置，能将充型过程中裹携的气体、冷金属渣导入溢流槽，避免壳体内部出现气孔、冷隔缺陷，保证壳体的结构强度与电镀后的外观质量。模具的型芯部分，对应壳体内部插针避让孔的位置采用镶拼式结构，细小的型芯采用SKD61耐热模具钢制作，经过真空淬火处理后硬度达到HRC52-56，既能承受压铸时高温金属液的反复冲刷，也方便后续出现型芯磨损、断裂时快速更换，不用整体报废模具，降低生产维护成本。冷却系统采用环绕式水路设计，在定模、动模的型腔周围分别布置直径8mm的冷却水道，水道距离型腔表面的距离控制在15-20mm，保证压铸过程中型腔温度均匀控制在180-220℃，让壳体冷却收缩均匀，成型后的尺寸公差能稳定控制在±0.05mm以内，满足后续与公头连接器的插拔配合要求。在安装边界的设计上，模具的总厚度、浇口套的定位尺寸、顶棍孔的位置都严格匹配对应压铸机的参数，顶出系统采用顶针+顶板的组合顶出方式，顶针位置布置在壳体的加强筋、安装柱等受力位置，顶出时受力均匀，不会顶穿薄壁壳体或者导致壳体变形。

　　这套模具成型的DB15母头壳体，后续经过去毛刺、抛光、电镀镍处理后，就能装配插针、绝缘基座，最终成为各类工控设备、通讯板卡上的信号连接部件，在实际插拔使用中，壳体的结构强度能承受至少500次以上的插拔循环不会出现开裂、变形，D型防呆结构能保证公母头对接时不会插反，15个针位的定位精度能保证插针对接时的接触可靠性，避免出现信号断连、针脚弯折的问题。在模具设计阶段，就已经提前考虑了量产中的常见问题：比如细小型芯的冷却问题，在镶拼型芯的内部加装了点冷管，防止型芯长期处于高温状态出现退火软化；比如壳体的脱模斜度，所有侧壁的脱模斜度控制在1.5°，既不影响壳体的装配尺寸，也能保证开模时顺利脱模，不会出现拉伤壳体表面的问题；比如模具的排气深度，排气槽深度控制在0.08mm，既能顺利排出型腔内的气体，也不会让金属液溢出形成飞边。

　　从结构设计的合理性来看，这套模具的流道长度、浇口截面积都经过金属液充型模拟验证，充型时间控制在0.8s以内，金属液在型腔内的流动速度平稳，不会出现卷气、涡流的问题，成型后的壳体致密度高，没有内部气孔，后续如果需要做表面抛光电镀也不会出现砂眼、麻点的缺陷。对于连接器类压铸模具来说，最核心的要求就是尺寸稳定性，因为连接器的配合尺寸都是精密级别的，一旦壳体成型后尺寸超差，就会导致后续插针装配困难、公母头插拔卡滞或者接触不良，这套模具在设计时对所有影响装配的关键尺寸都做了公差补偿，考虑了锌合金压铸后的收缩率，收缩率取值0.5%，对应不同壁厚位置做了细微的收缩率调整，保证成型后的壳体尺寸完全符合DB15接口的行业标准要求。
