60mm规格焊接型承重铰链结构设计

做设备结构设计这么多年，铰链这类看似不起眼的连接件，往往是决定整套设备柜门、检修门、防护门使用寿命的核心部件，这次做的60mm长度焊接型铰链，就是针对工业场景里需要高承重、免维护连接的需求开发的。先从实际应用场景说，这类焊接铰链最常出现在钣金设备柜体、工业防护栏门、小型焊接机架检修门、仓储设备侧开门这些位置，尤其是那些不适合后期打孔装螺丝、需要连接部位和母材融为一体的工况，焊接安装的方式能避免螺丝松动、连接孔位磨损带来的门体下垂问题，比普通螺丝固定的合页抗冲击性强太多。

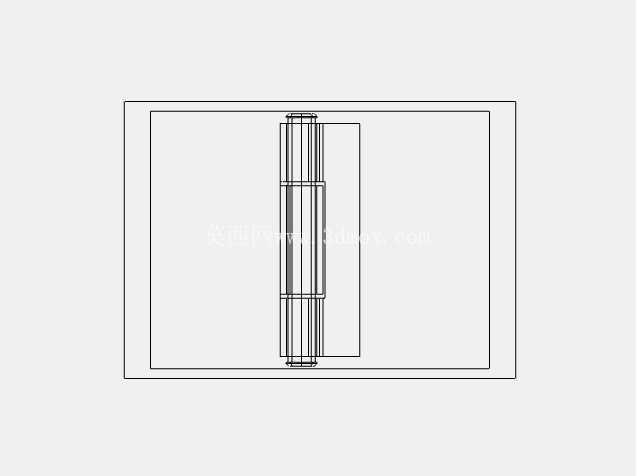

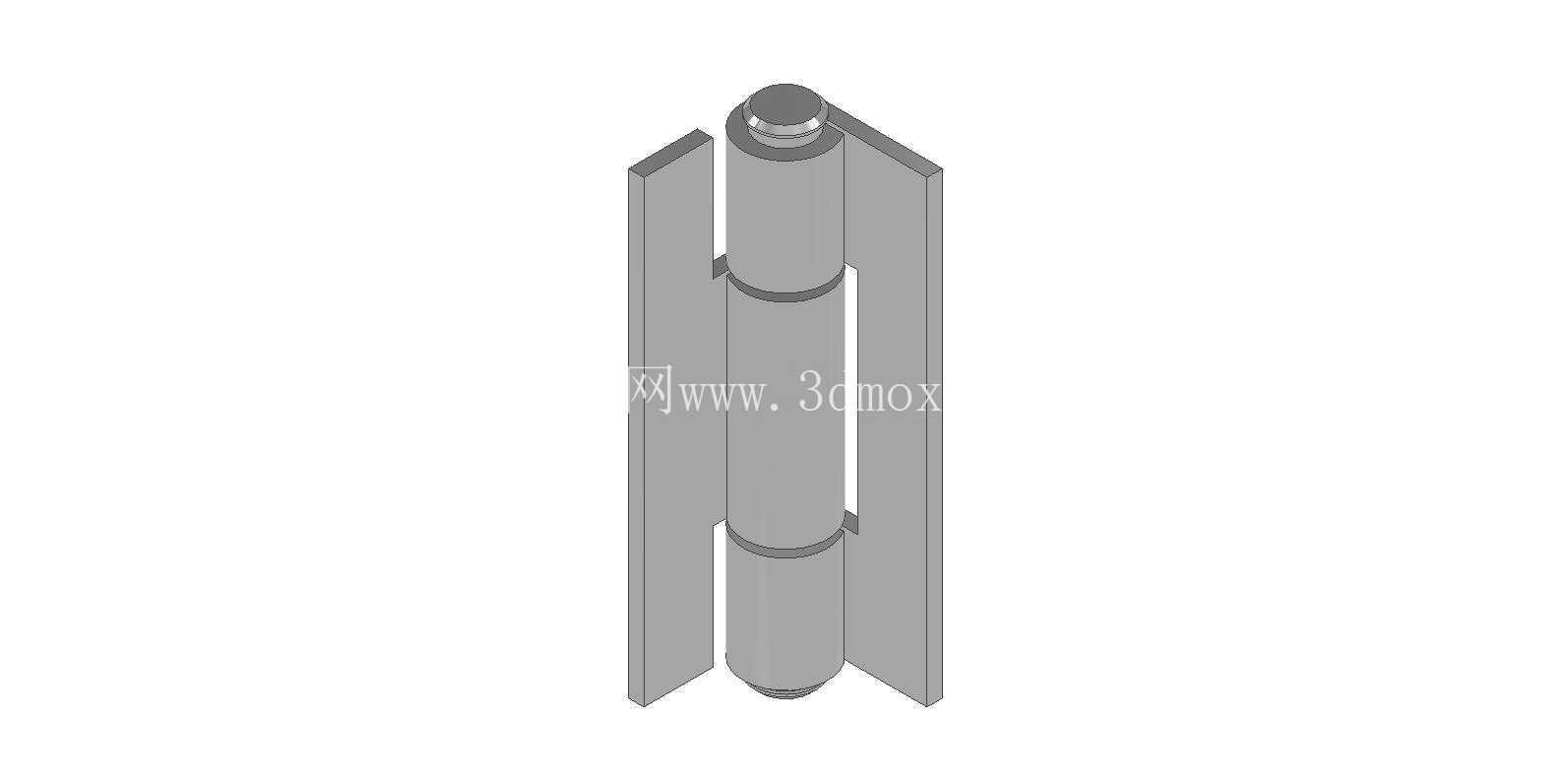

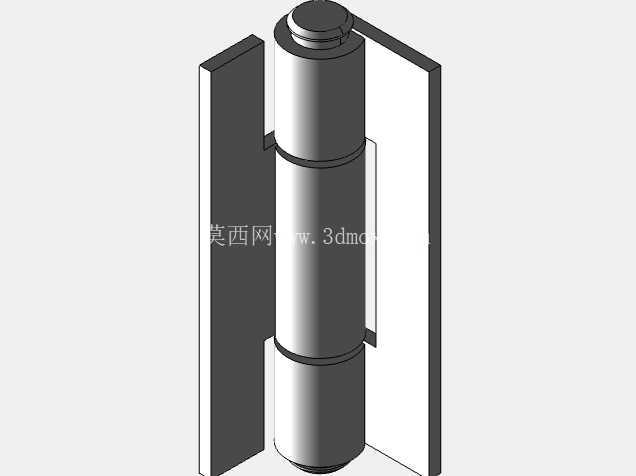

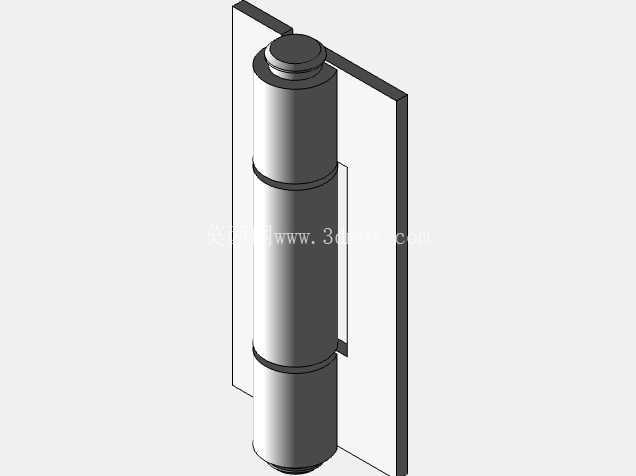

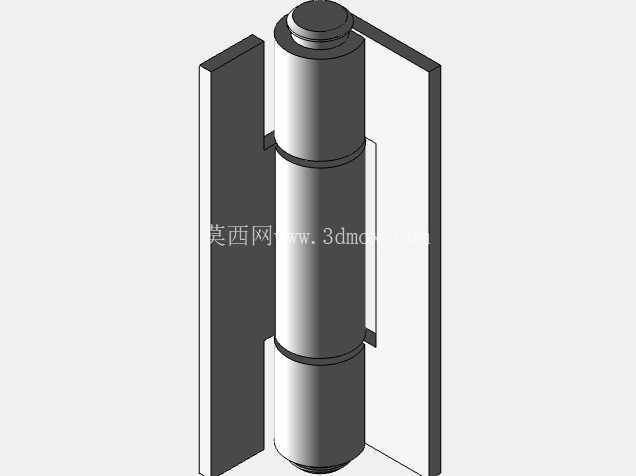

从功能特性上看，这款铰链采用同轴三段式轴套结构，中间的销轴做了限位台阶，上下两个轴套分别焊接在固定侧和活动侧的安装板上，安装板是平直的长条形钢板，和常规折弯合页不同，平直的安装面更适合和方管、角钢、钢板立面直接贴合焊接，不需要额外做让位加工，现场装配的时候工人只要把两个页板对齐到预设位置，点焊定位后再满焊固定就行，不用复杂的对位工装。销轴和轴套之间预留了合理的配合间隙，既不会因为间隙过大导致门体晃动，也不会因为焊接变形导致销轴卡滞，实际测试的时候，哪怕焊接后页板有0.1mm以内的变形量，铰链依然能顺畅转动，不会出现开关门卡涩的问题。

设计思路上，一开始也考虑过用现成的冲压合页，但常规冲压合页的页板厚度普遍偏薄，承重超过20kg就容易出现页板变形，而且冲压合页的转轴是卷边成型的，长期承重后卷边位置容易开裂，针对这些痛点，这款铰链的轴套采用实心圆钢车削加工，页板用整板激光切割成型，没有冲压卷边的薄弱环节，销轴两端做了封边处理，不会因为设备运行振动导致销轴窜动脱落，不需要额外加装开口销或者卡簧，减少了装配零件数量。尺寸方面，铰链总长度控制在60mm，安装页板的宽度适配常用的30mm、40mm方管立面，焊接的时候不会超出管材边缘，轴套的外径做了合理收窄，两个页板闭合之后的总缝隙不超过2mm，不会出现夹手的安全隐患，转动角度可以达到180度，满足大部分检修门完全开启的需求，不会因为开门角度不够导致设备内部检修空间受限。

安装边界这块需要特别说明，设计的时候已经考虑了焊接热影响区的问题，轴套和页板的连接位置做了退刀槽，焊接的时候热量不会直接传导到销轴配合面，避免销轴受热退火或者和轴套焊死。安装的时候需要注意，固定侧页板要和安装基面保持垂直，活动侧页板要和门体的安装面贴合平整，两个页板的同轴度误差控制在0.5mm以内，焊接的时候要采用分段焊接的方式，避免局部过热导致页板变形。和普通可拆卸合页不同，这款焊接型铰链一旦焊死就不能随意拆卸，所以设计的时候在销轴位置预留了注油间隙，长期使用的时候可以从轴套缝隙注入少量润滑脂，就能保证十几年的使用寿命，不需要频繁更换合页，特别适合那些户外使用、不方便后期维护的设备，比如户外配电柜、环保设备检修门、工地临时防护门这些场景，不用考虑螺丝生锈、合页被盗的问题。另外在结构细节上，页板的边缘都做了倒角处理，没有锋利的毛刺，焊接的时候不会刮伤工人的手套，销轴的顶端做了圆弧过渡，装配的时候更容易对准轴套孔，不会出现顶死的情况。很多新手设计师在选铰链的时候只看外观尺寸，忽略了承重和安装方式的匹配，比如在有振动的设备上用薄款冲压合页，用不了半年就会出现门体下垂、开关不畅的问题，而这款焊接型铰链从结构上就规避了这些问题，整根销轴贯穿上下两个轴套，受力均匀，承重可以达到50kg以上，完全满足常规工业门的使用需求。
