带圆弧轮廓的盘类连接组件二维设计

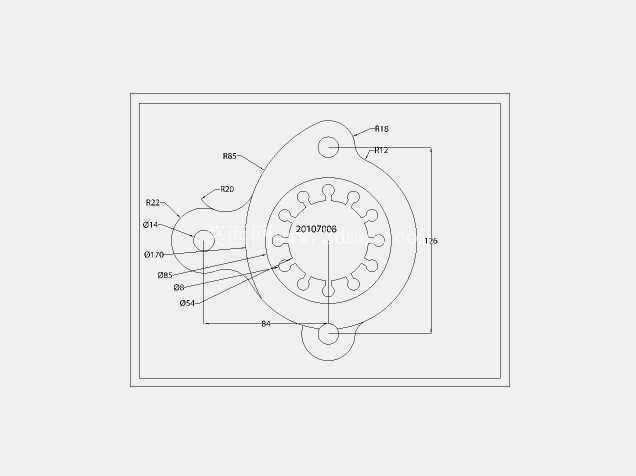

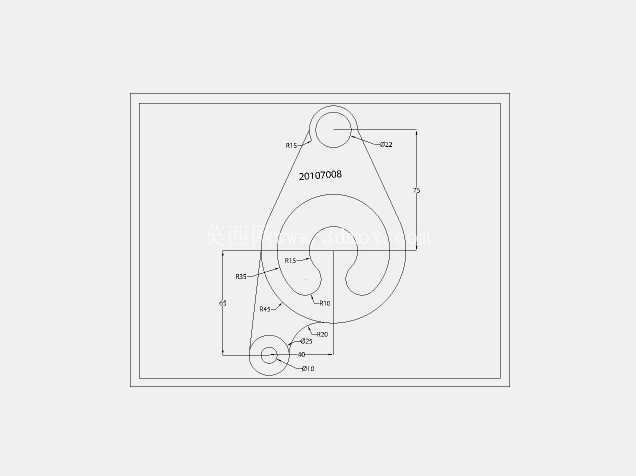

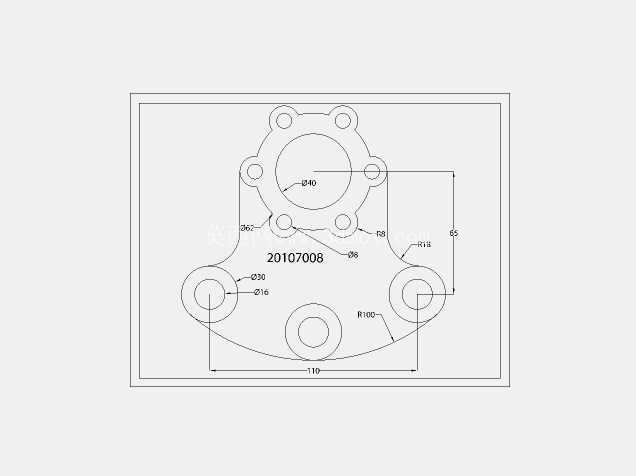

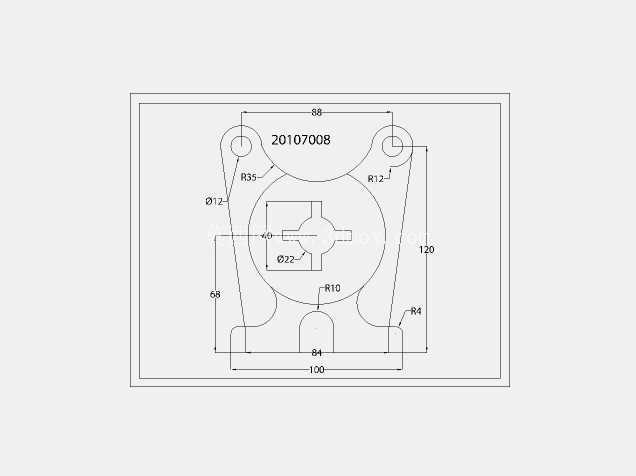

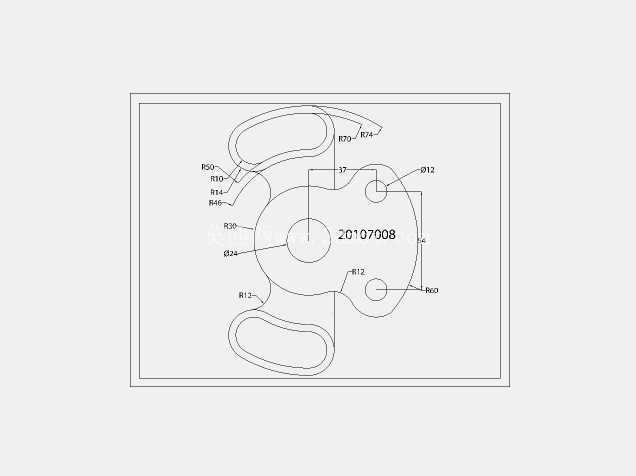

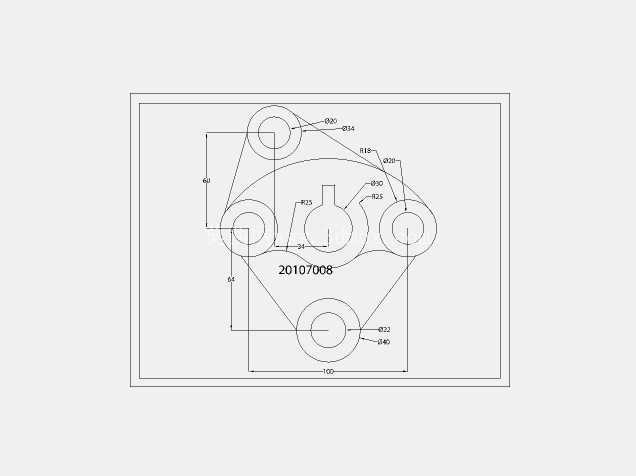

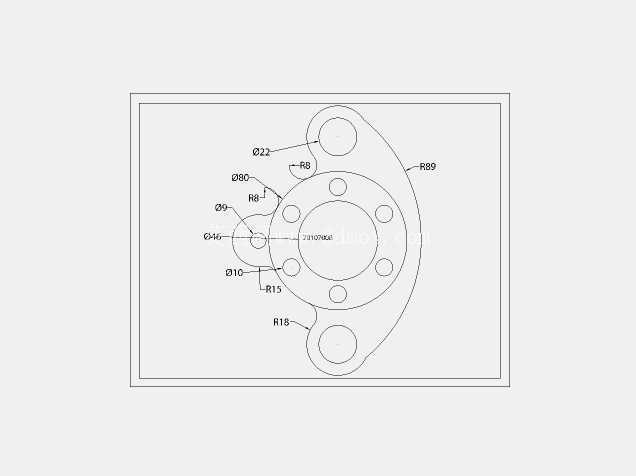

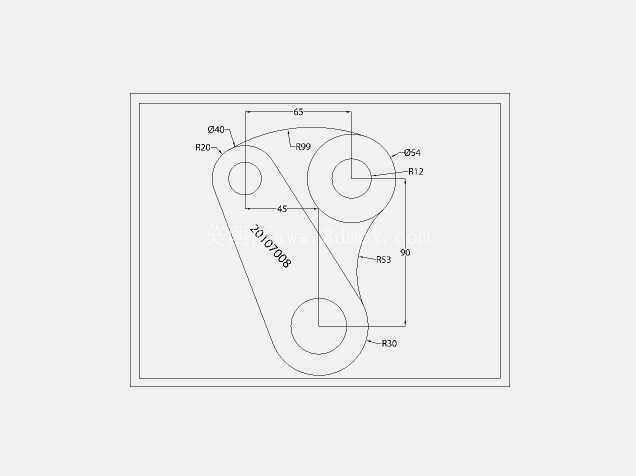

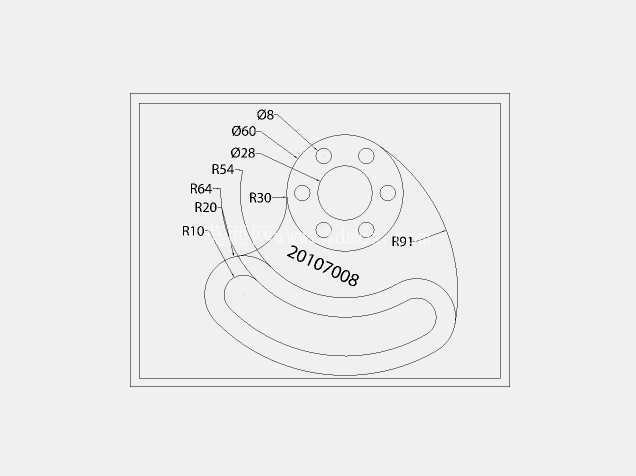

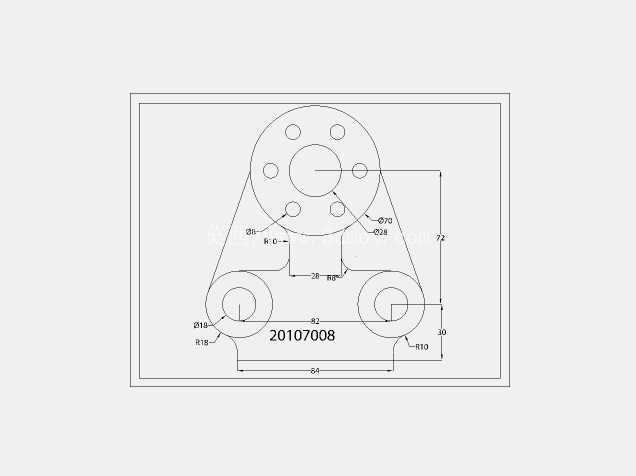

　　这类带圆弧延伸轮廓的盘类连接构件，在轻载传动、工位定位、工装夹具的辅助连接场景中十分常见，不同于标准圆形法兰的对称结构，其延伸出的长圆弧耳板结构，能够在不额外增加安装支架的前提下，拓展构件的安装调节范围，适配安装面存在位置偏差、需要小幅度角度调整的装配场景。从结构设计逻辑来看，中心Ø28的通孔是核心的轴类配合位，公差选择通常取H7级间隙配合，保证与穿过的导向轴、定位轴能够顺畅装配，不会出现卡滞；外围Ø60的环形凸台是主要的承载贴合面，加工时需要保证端面的平面度不超过0.02mm，避免装配后出现贴合缝隙导致受力偏载。

　　环形面上均匀分布的6个Ø8通孔，是用于穿装紧固螺栓的安装位，孔位的位置度公差需要控制在Ø0.1mm以内，保证与配对件的螺栓孔能够顺利对位，不需要额外修锉。外侧的圆弧轮廓设计并非随意绘制，R91的外圆弧与R30的内圆弧共同构成了延伸耳板的轮廓边界，耳板末端的R10圆角是为了消除应力集中，避免构件在受交变载荷时从耳板根部出现裂纹；R64、R54、R20的过渡圆弧，是为了衔接盘体与耳板的连接区域，让整个构件的轮廓过渡顺滑，既减少了加工时的走刀转折，也避免了尖锐棱角带来的装配安全隐患。

　　从安装边界来看，整个构件的最大轮廓尺寸由R91的外圆弧决定，装配时需要预留足够的空间，避免耳板与周边的其他构件发生运动干涉；耳板的长条形内槽结构，是用于穿装调节螺栓的滑槽，能够让构件沿着滑槽方向进行位置微调，调整到位后再通过环形面的6个螺栓完成紧固，这种设计在需要频繁调整工位位置的工装夹具上非常实用，不需要重新加工安装孔就能完成位置校准。在实际加工层面，这类构件通常采用45号钢作为毛坯材料，经过铣削外形、钻孔、镗孔、去毛刺等工序完成加工，表面可以根据使用场景选择发黑或者镀锌处理，提升防锈能力；如果是用于对重量有要求的场景，也可以采用铝合金材料加工，在保证结构强度的前提下降低整体重量。

　　设计这类构件的时候，需要重点关注几个受力点：一是中心孔与轴配合的接触长度，保证足够的承载面积，避免接触应力过大导致磨损加快；二是耳板滑槽处的截面厚度，需要根据实际承受的载荷进行强度校核，避免受拉时出现变形；三是各个圆弧过渡处的圆角半径，不能为了绘图方便直接采用直角连接，否则在热处理或者受冲击载荷时很容易出现开裂。另外，构件上标注的编号是生产过程中的追溯标识，方便在装配时快速识别对应构件，避免同系列不同尺寸的构件出现混装。这类构件虽然结构不算复杂，但在很多非标自动化设备、小型工装夹具里是不可或缺的连接零件，其非对称的轮廓设计正是为了适配特定的安装空间，相比标准的圆形法兰盘，能够在狭小的安装空间内实现更大的调节范围，减少额外的转接零件数量，让整体装配结构更加紧凑。
