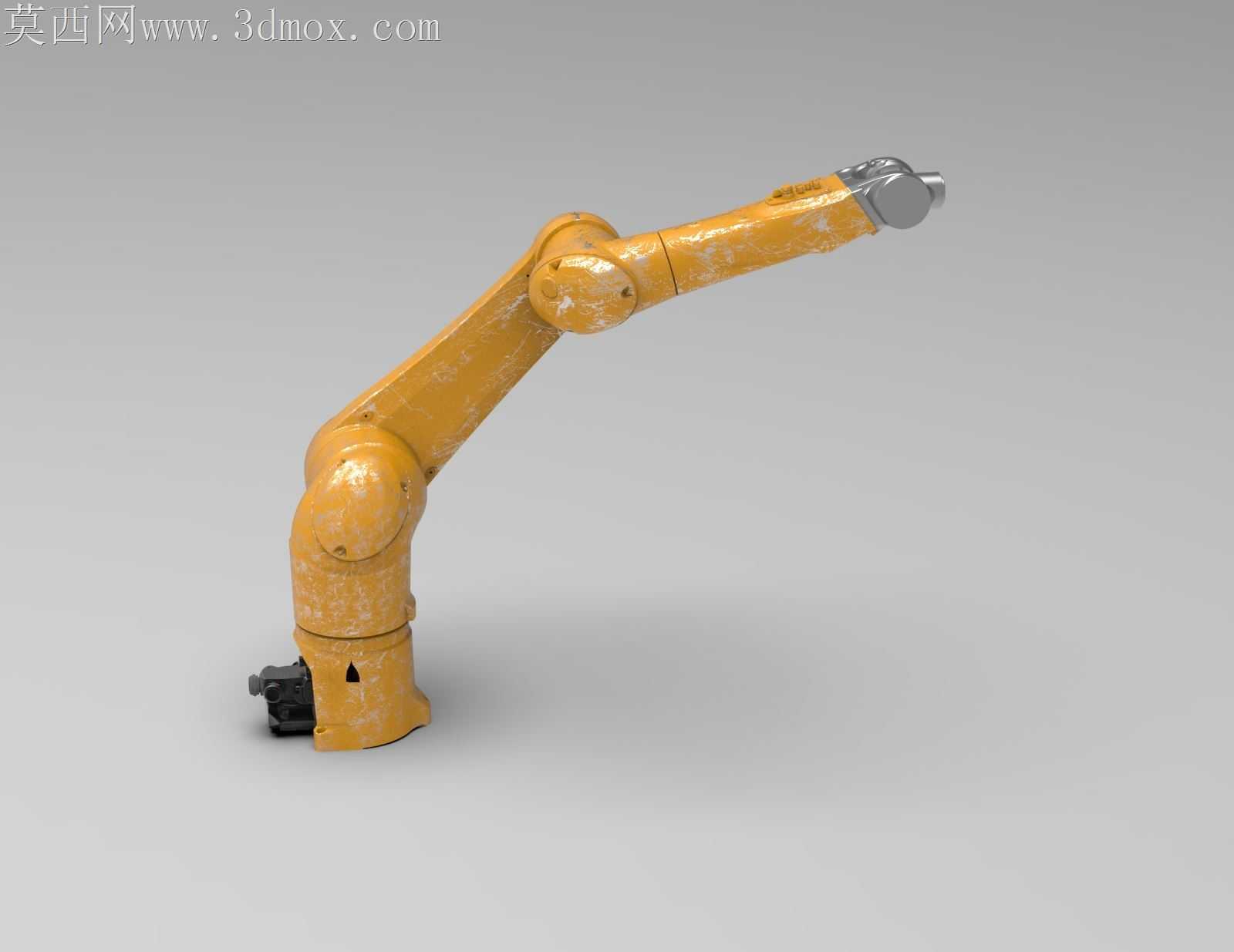

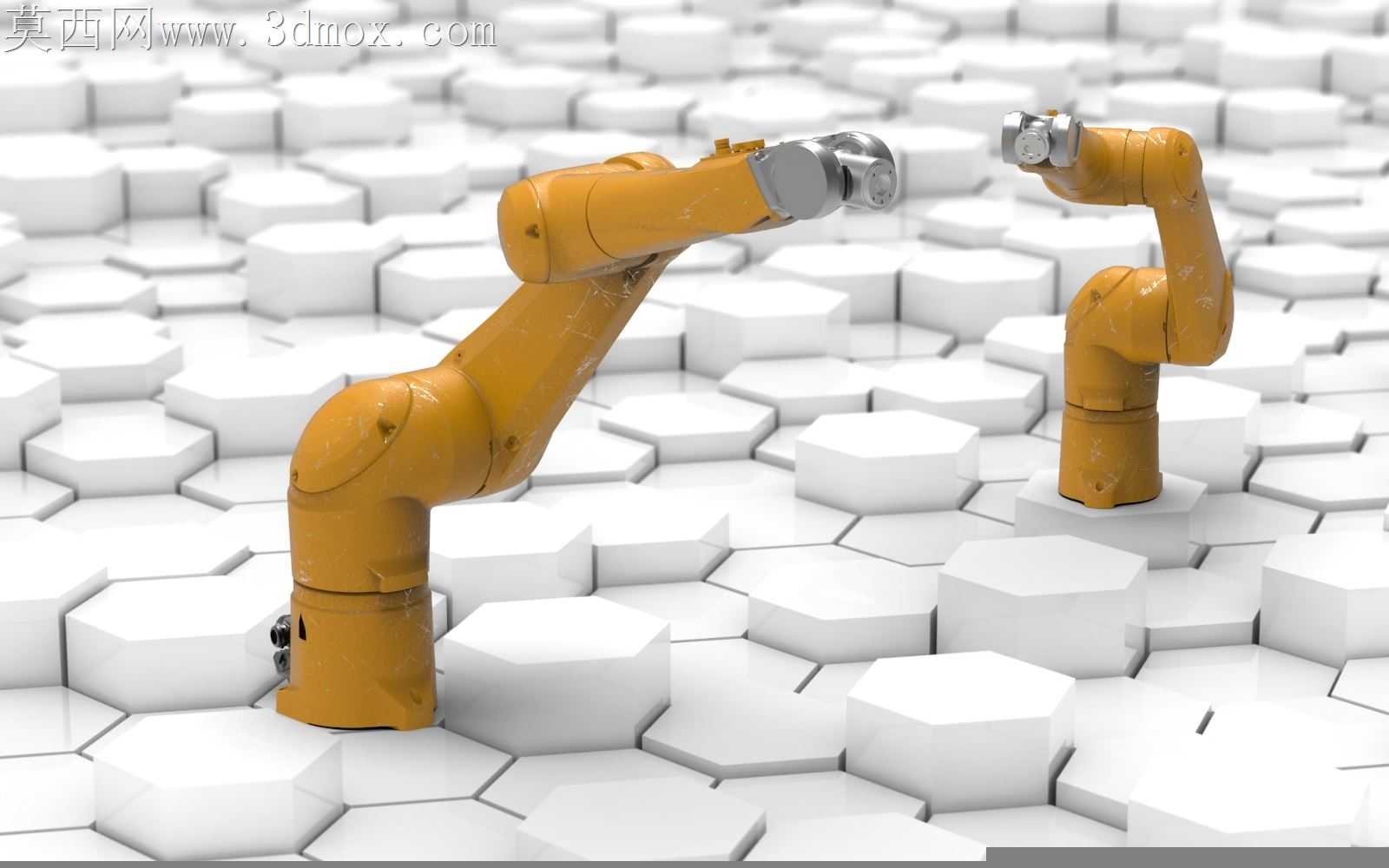

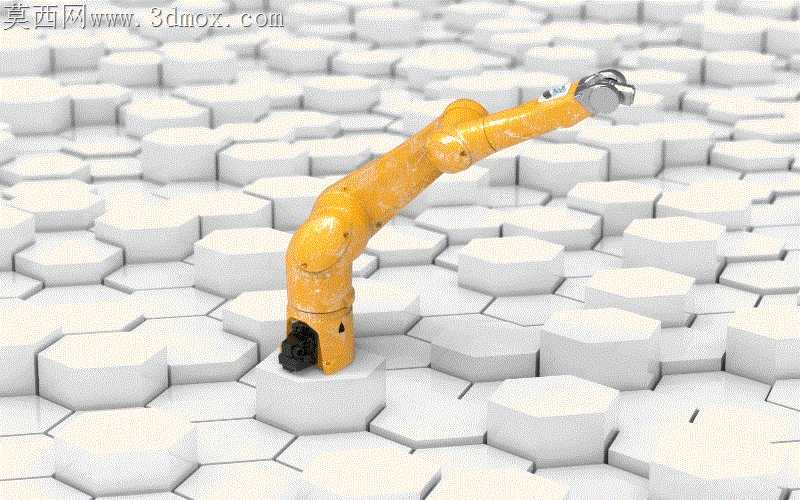

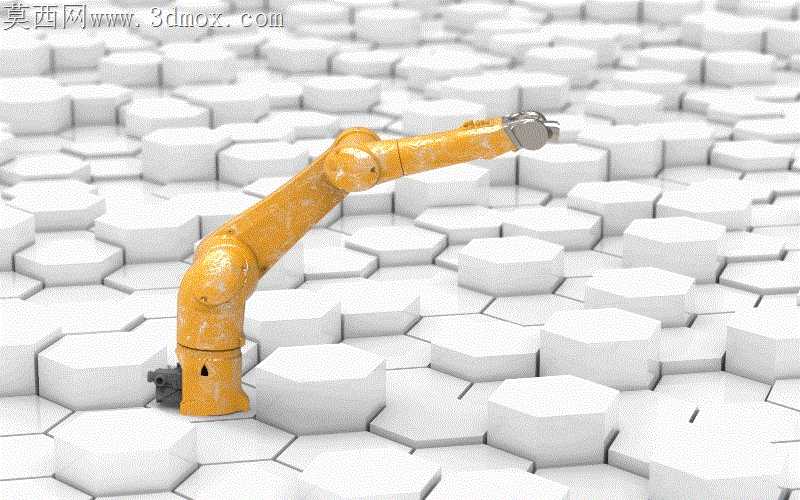

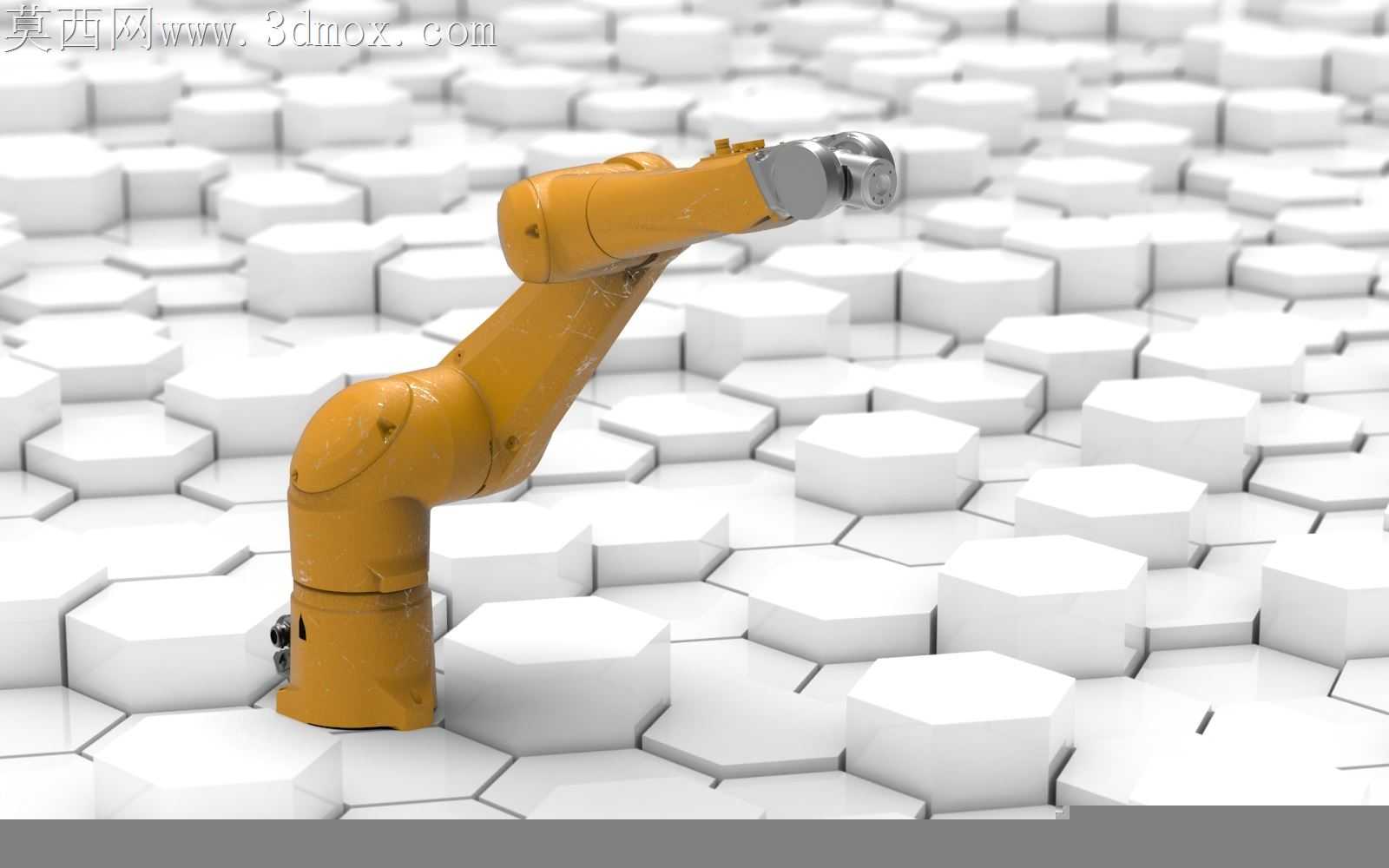

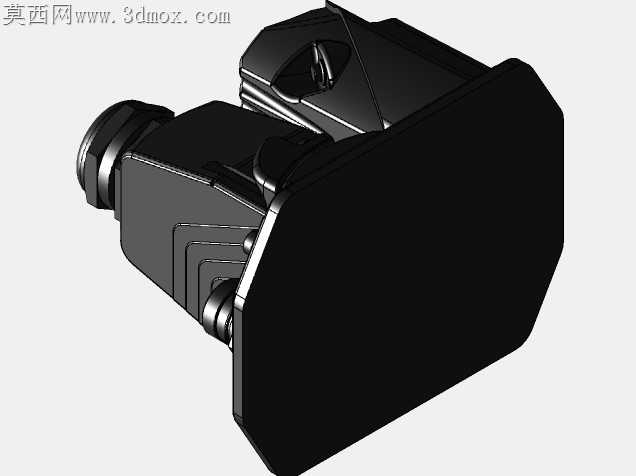

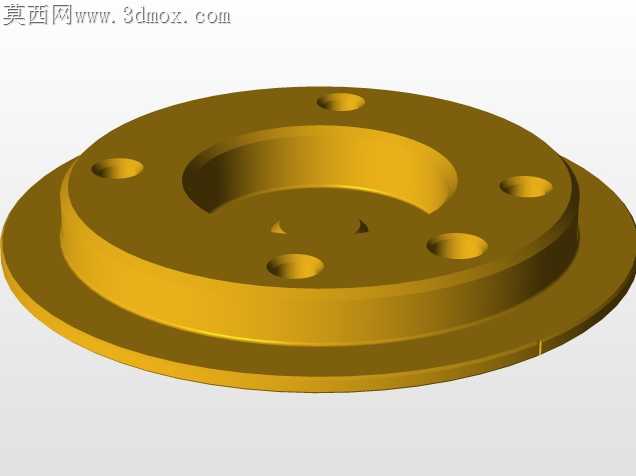

六轴协作工业机械臂高精度结构设计

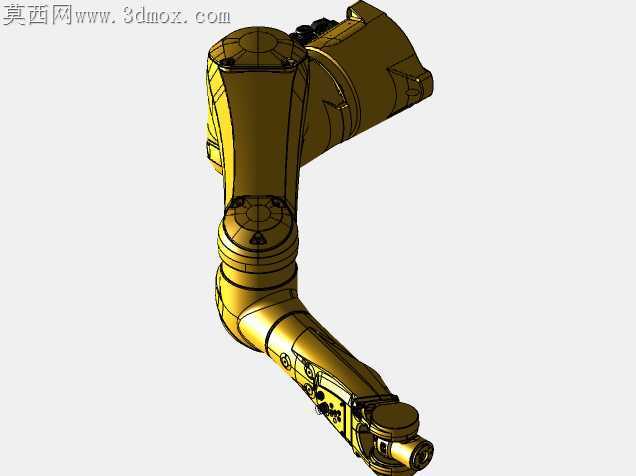

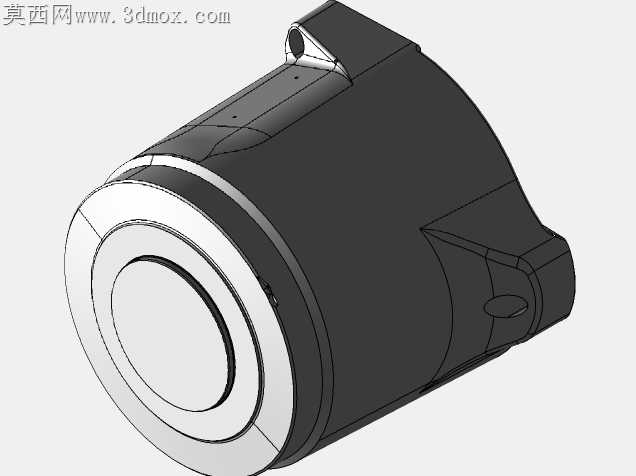

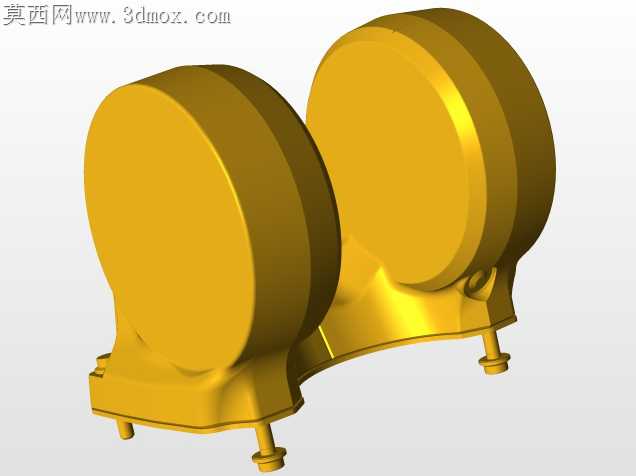

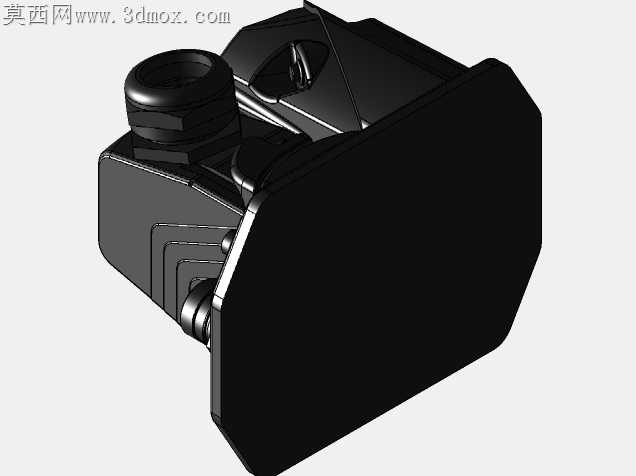

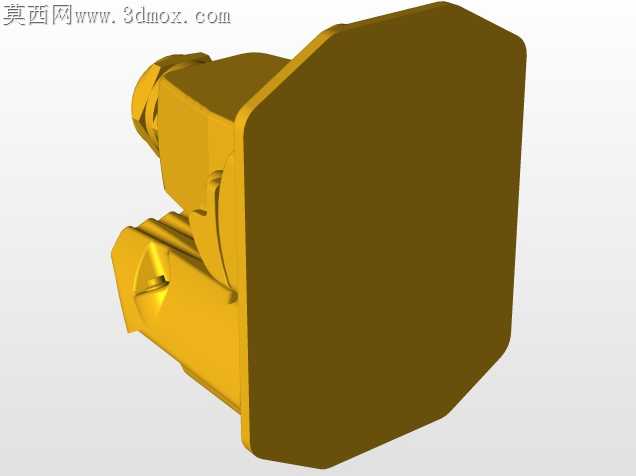

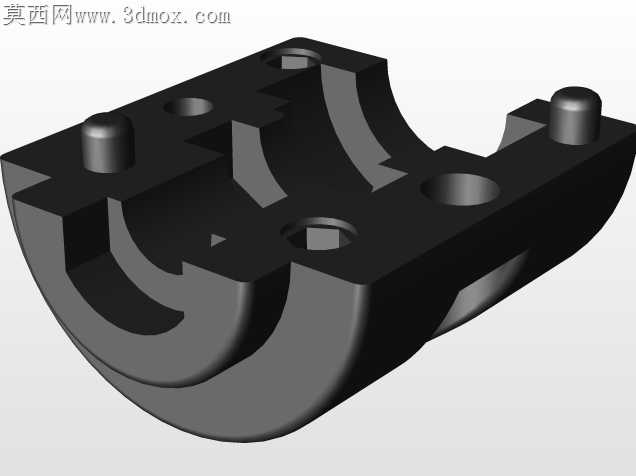

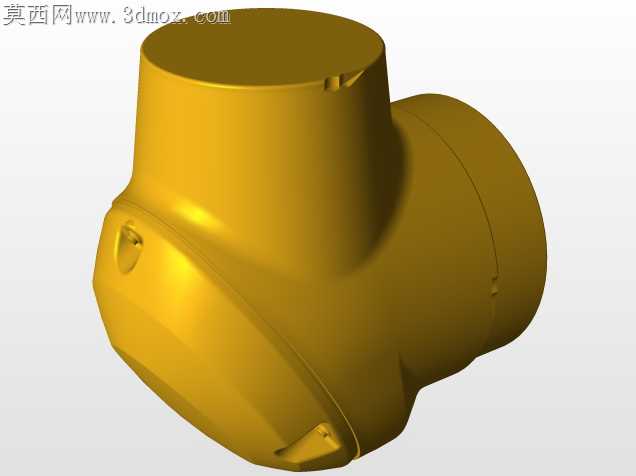

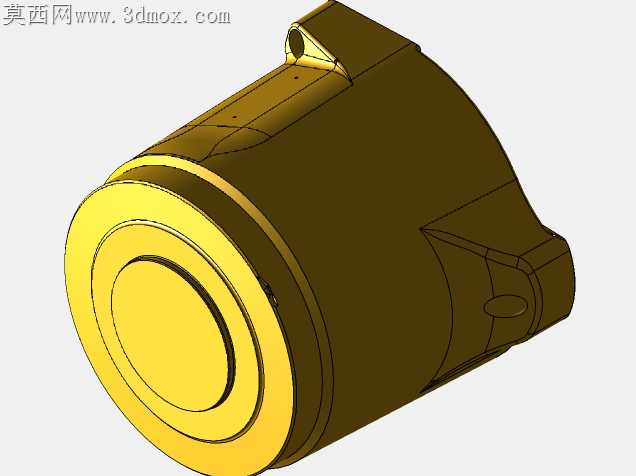

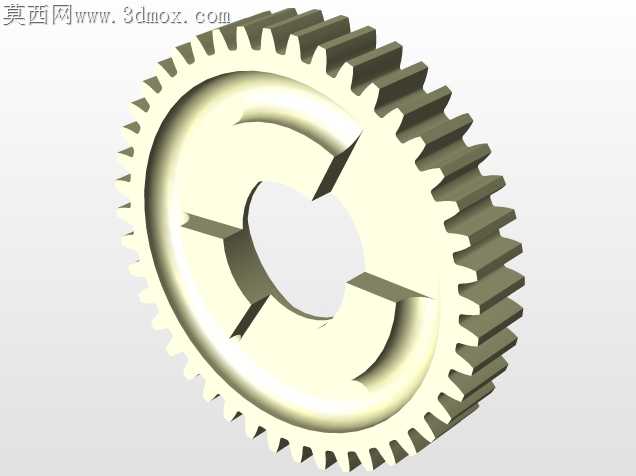

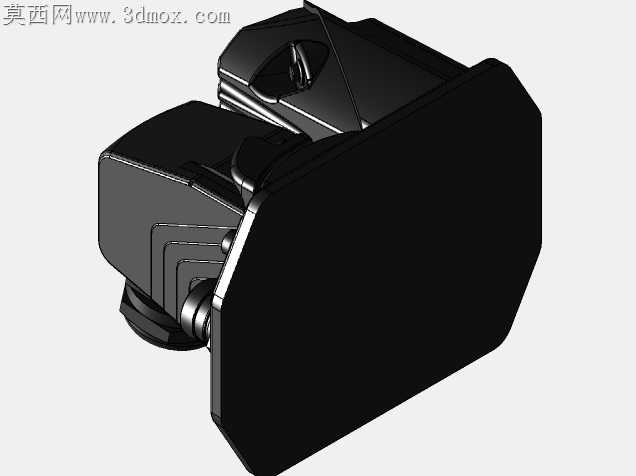

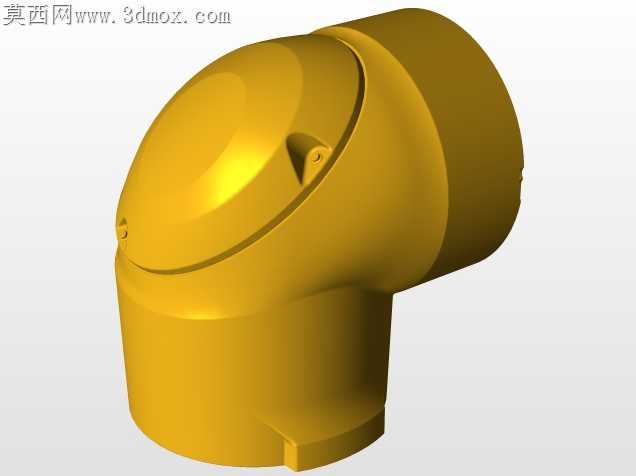

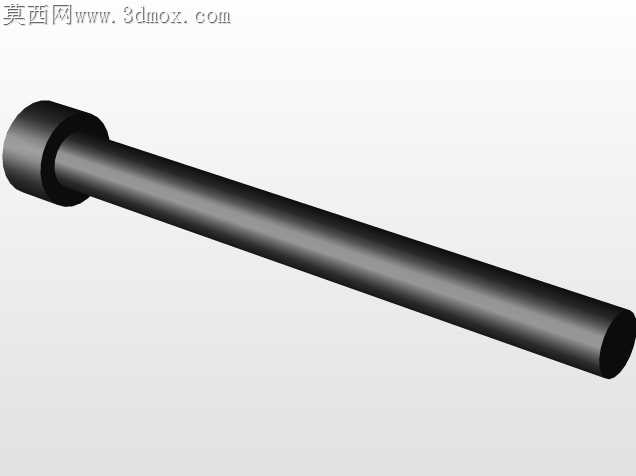

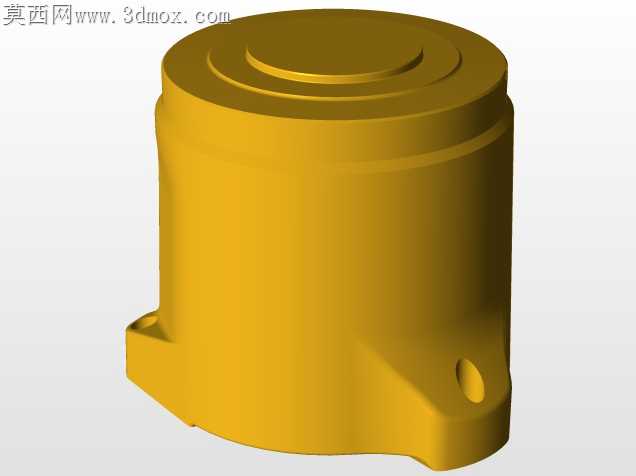

车间落地部署六轴机械臂时，腕部IP65防护等级的密封结构常是加工适配环节最容易出纰漏的部分，这款TX2-90XL构型的臂体在关节衔接处的密封槽设计，刚好避开了常规加工中容易出现的密封圈压缩量不均问题。常规六轴臂的大臂与肘关节衔接位，常因铸件拔模斜度预留不当，导致后续镗孔时同轴度偏差超0.02毫米，直接拖累整臂重复定位精度，这款臂体的关节铸件分型面选在臂体非加工侧的棱线位置，加工时一次装夹即可完成关节轴承位的镗削，不用二次找正，能把同轴度误差稳定控制在0.01毫米以内，刚好匹配±0.04毫米的重复定位精度要求。5千克标称负载、9千克最大负载的参数设定，对应腕部伸展1450毫米的臂长，在小臂与腕部的衔接处做了局部壁厚渐变处理，没有一味追求轻量化做等壁厚结构，避免了满负载伸展时臂体末端的震颤量超差。常规臂体的走线孔常开在关节旋转中心的正下方，长时间往复旋转后线缆外皮容易被孔边毛刺磨破，这款臂的走线孔做了偏心12毫米的偏移设计，孔口全程倒R3圆角，还预留了线缆护套的安装卡槽，不用后续现场二次打磨修配。底座的安装孔位同时兼容地板、墙壁、天花板三种安装场景，孔距公差严格按H7级精度加工，现场安装时不用重新配钻铰孔，CS9系列控制器的接线端口在底座侧方做了内凹式防护，溅落的切削液、车间浮尘不会直接堆积在接线端子处。腕部的快换接头安装位做了定位销孔的不对称设计，现场更换末端执行器时不会出现装反的问题，关节处的润滑油注油嘴全部朝向臂体外侧，日常维护时不用拆开外护罩就能完成注油操作。臂体表面的喷塑层预留了0.1毫米的厚度公差，装配时外护罩和关节本体的间隙能均匀控制在0.5毫米，不会出现运动过程中护罩剐蹭的问题，肘关节的限位凸台做了可拆卸式的淬火钢镶件，长时间运行撞限位时不会磕伤铸件本体，更换镶件就能完成维修，不用整体更换臂段。
