带三角加强筋的铰接式安装支座结构

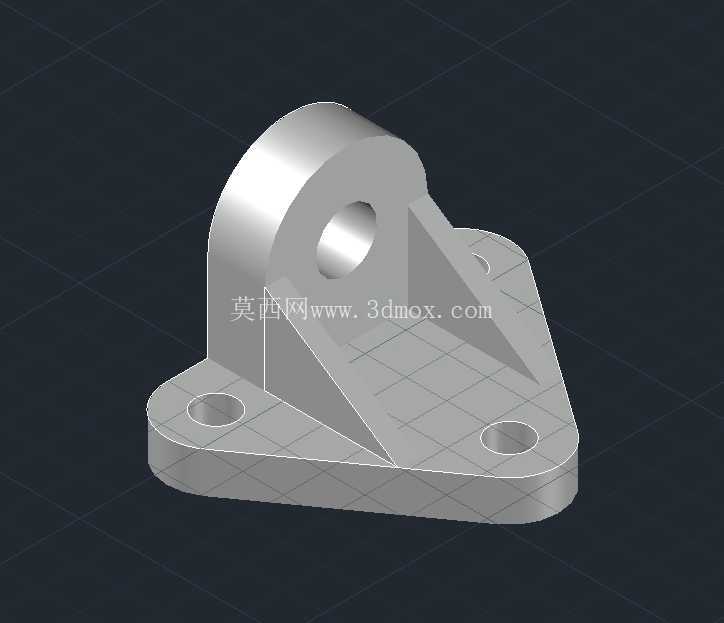

　　这类带三角加强筋的铰接安装支座，在轻载工业输送线、小型工装夹具、非标自动化设备的摆动连杆机构里应用十分普遍，核心作用是为摆动类构件提供固定的回转支撑基准，同时承受构件摆动过程中产生的径向载荷与小幅倾覆力矩。从结构功能来看，上部的通孔为销轴安装位，孔壁做了等厚设计，避免销轴装配后出现局部应力集中，孔的轴向长度与直径比例控制在1.2:1，既保证销轴配合的导向长度足够，不会出现转动卡滞，也不会因轴向尺寸过长增加不必要的整体重量。下部的法兰底座采用类三角形切边设计，三个安装孔呈120度分布？

　　不对，仔细看结构是两个安装孔分布在底座两侧，底座轮廓做了圆角过渡，避免直角处的应力集中，安装孔为沉孔设计，装配后螺栓头不会突出底座底面，保证支座安装后与安装面完全贴合，不会出现安装倾斜导致的销轴孔同轴度偏差。两侧的三角加强筋连接上部铰接凸台与底座平面，筋板厚度取底座壁厚的0.8倍，筋板与凸台、底座的连接处都做了内圆角过渡，圆角半径不小于壁厚的0.2倍，有效分散铰接部位传递下来的载荷，避免凸台与底座连接位置出现断裂风险。设计这类支座的时候，首先要确认的是安装边界：底座的安装孔中心距需要匹配设备安装面的预留孔位，销轴孔的中心高要匹配连杆机构的运动轨迹，避免摆动过程中连杆与周边构件发生干涉。

　　实际选型应用时，要先核算销轴孔承受的最大径向载荷，根据载荷大小调整凸台的厚度、筋板的厚度以及底座的壁厚，如果是用于有冲击载荷的工况，还需要在销轴孔内加装铜套或者滚针轴套，降低孔壁的磨损，延长支座的使用寿命。这类支座通常采用铸铁或者铸铝材质批量生产，小批量定制时也可以采用钢板焊接后加工的方式制作，焊接结构的筋板需要满焊，焊后做去应力处理再进行机加工，避免加工后出现变形导致销轴孔的位置度超差。机加工过程中，要以底座的安装底面为定位基准，一次装夹完成销轴孔的镗削加工，保证销轴孔的轴线与安装底面的平行度公差控制在0.02mm以内，两个安装孔的位置度公差不超过0.05mm，否则装配后会出现销轴别劲、转动不畅的问题。

　　在实际设备维护中，这类支座的常见失效形式是筋板与凸台连接处开裂、销轴孔磨损变大，出现这类问题时如果是载荷超出设计值，需要更换更大规格的支座，同时检查连杆机构是否存在卡滞导致的额外载荷。另外在装配时，销轴与孔的配合公差一般选H8/f7的间隙配合，既保证转动灵活，又不会因间隙过大产生晃动，影响机构的运动精度。底座安装时要在安装面与支座之间加装调整垫片，用来调整销轴孔的中心高，补偿安装面的加工误差，保证整个连杆机构的运动轨迹符合设计要求。
