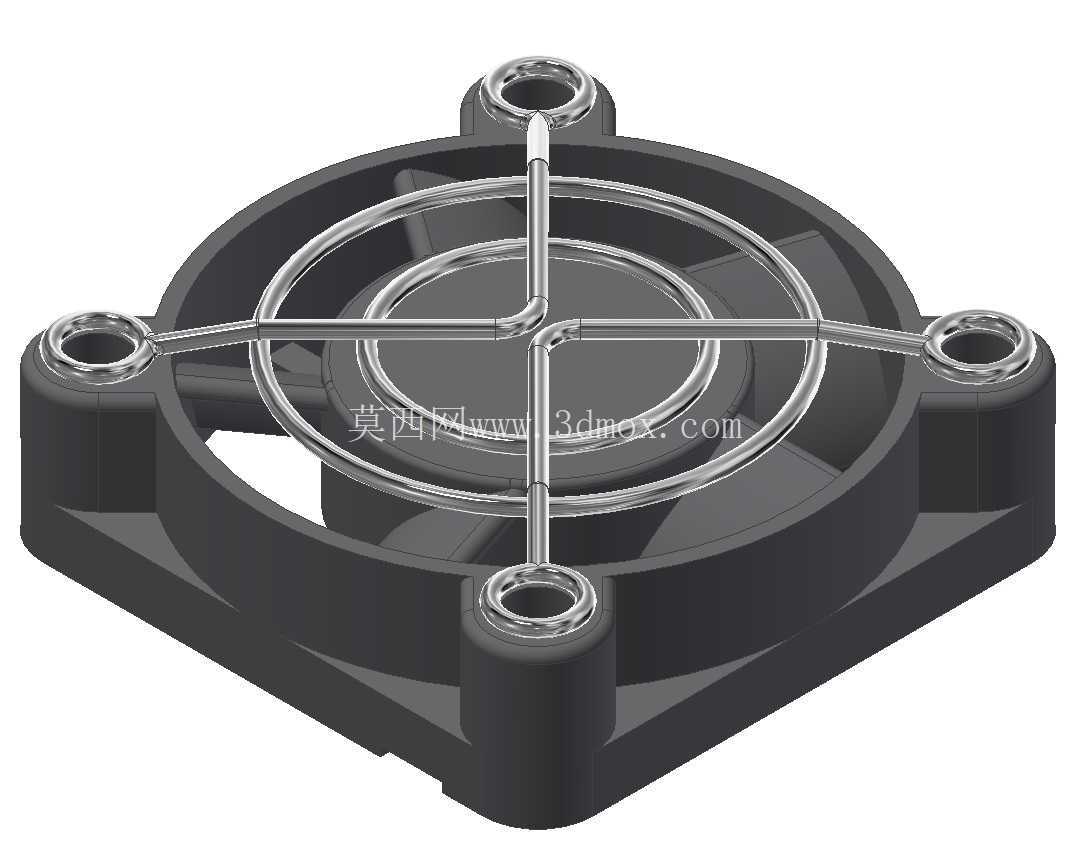

35x35x10规格带金属护罩轴流散热风机

在紧凑型电子设备、小型工控模组、嵌入式硬件的散热设计场景里，小尺寸轴流风机的选型与安装适配，一直是结构工程师需要反复核对细节的环节，这款35x35x10毫米规格的带护罩轴流风扇，正是针对狭小安装空间的定向散热需求完成的结构设计。先从安装边界说起，这款风机的外轮廓为正方形，四个角预留了标准的安装孔位，孔位的中心距完全匹配行业通用的35毫米风机安装规范，安装时不需要额外改动设备壳体的开孔位置，直接适配现有同规格风机的安装位，10毫米的整体厚度，能够嵌入到厚度空间极其有限的设备腔体内部，比如薄型工控机侧壁、小型电源模块的散热风道、嵌入式开发板的旁侧散热位，不会因为风机厚度挤占其他元器件的布局空间。

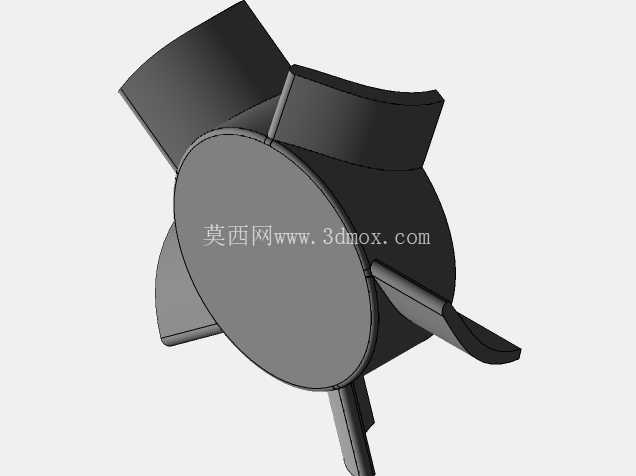

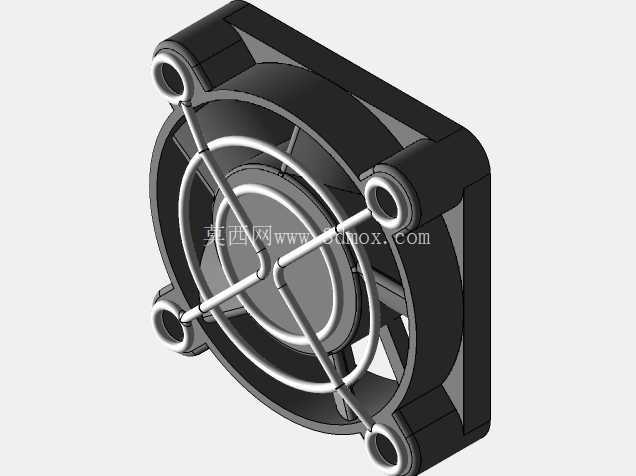

产品的功能特性上，轴流结构的风叶设计采用了低风阻的曲面造型，转动时气流沿风机轴向直吹，能够直接将发热元器件表面的热量快速带出设备腔体，搭配的金属丝焊接成型的风扇护罩，一方面可以避免外部线缆、杂物触碰高速转动的风叶造成卡滞损坏，另一方面金属护罩的镂空结构不会对气流造成明显的阻挡，不会额外增加风机的风阻损耗，护罩通过四个角的固定结构与风机本体牢牢连接，不会因为风机长期运行产生的振动出现松脱异响。

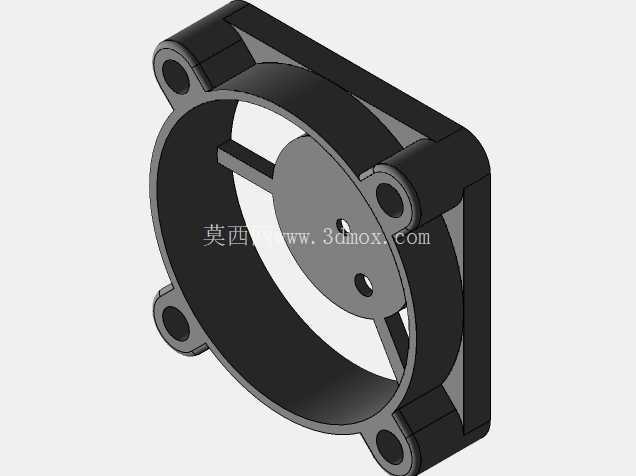

设计思路层面，这款风机的结构建模完全还原了量产实物的装配关系，风叶与中心转子的配合间隙、外框的加强筋结构、安装孔的沉台设计都做了精准的还原，护罩的金属丝直径、交叉位置的焊接点结构也都按照实物比例建模，能够直接用于设备的散热结构干涉检查，在做整机结构布局的时候，可以直接将该模型导入装配体，核对风机与周边电容、芯片、接线端子的安全距离，提前规避装配时出现的空间干涉问题，不需要再手动测量实物尺寸重新建模，能够大幅缩短结构设计阶段的选型核对周期。

从实际应用场景来看，这类小尺寸轴流风扇广泛用在3D打印机的控制盒散热、小型网络交换机的风道构建、车载电子模块的通风散热、LED驱动电源的主动散热等场景，带护罩的设计尤其适合设备内部有飞线、或者设备维护时容易触碰风机的场景，能够同时满足散热需求与安全防护需求。建模过程中，风机外框的四个安装孔做了沉孔设计，安装时螺丝头可以完全沉入沉孔内，不会突出风机表面，进一步压缩了安装需要的纵向空间，风叶的曲面弧度经过优化，在相同转速下能够获得更大的风量，同时兼顾运行噪音的控制，适合对噪音有一定要求的民用电子、办公设备场景。

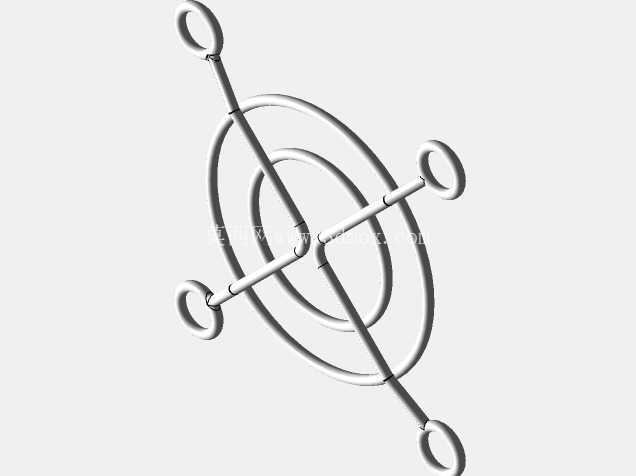

很多结构工程师在做小型设备散热设计时，经常会遇到风机模型尺寸不准、护罩结构缺失导致干涉检查出错的问题，这个模型完整还原了风机带护罩的整体结构，所有配合尺寸都按照量产实物的公差范围做了还原，导入装配体后可以直接用来做风道模拟、安装位校核，不需要再对模型做额外的尺寸修正。护罩的金属丝采用环形加径向支撑的结构，径向的四根支撑筋对称分布，既保证了护罩的结构强度，不会因为轻微的外力挤压出现变形触碰风叶，又尽可能减少了支撑结构对气流的遮挡，让风机吹出的气流能够均匀覆盖到后方的发热区域，避免出现散热死角。风机外框的边角做了小圆弧过渡，安装时不会刮伤设备壳体的喷塑层或者周边的线材，外框的侧壁厚度均匀，符合注塑成型的工艺要求，如果需要开模生产同款风机，这个模型也可以作为结构设计的参考基础，减少前期造型的工作量。
