在自动化生产线、伺服传动系统、精密机床进给机构这类对传动同轴度有补偿需求的场景里,梅花弹性联轴器是应用频次极高的轴系连接件,这款带键槽的夹紧式梅花联轴器,主要针对需要正反转频繁切换、存在一定径向与角向安装偏差的传动场景设计,区别于顶丝固定的联轴器结构,夹紧式的抱紧结构可以在不损伤轴表面的前提下提供足够的锁紧力,避免高速运转时出现轴与联轴器内孔打滑的问题。

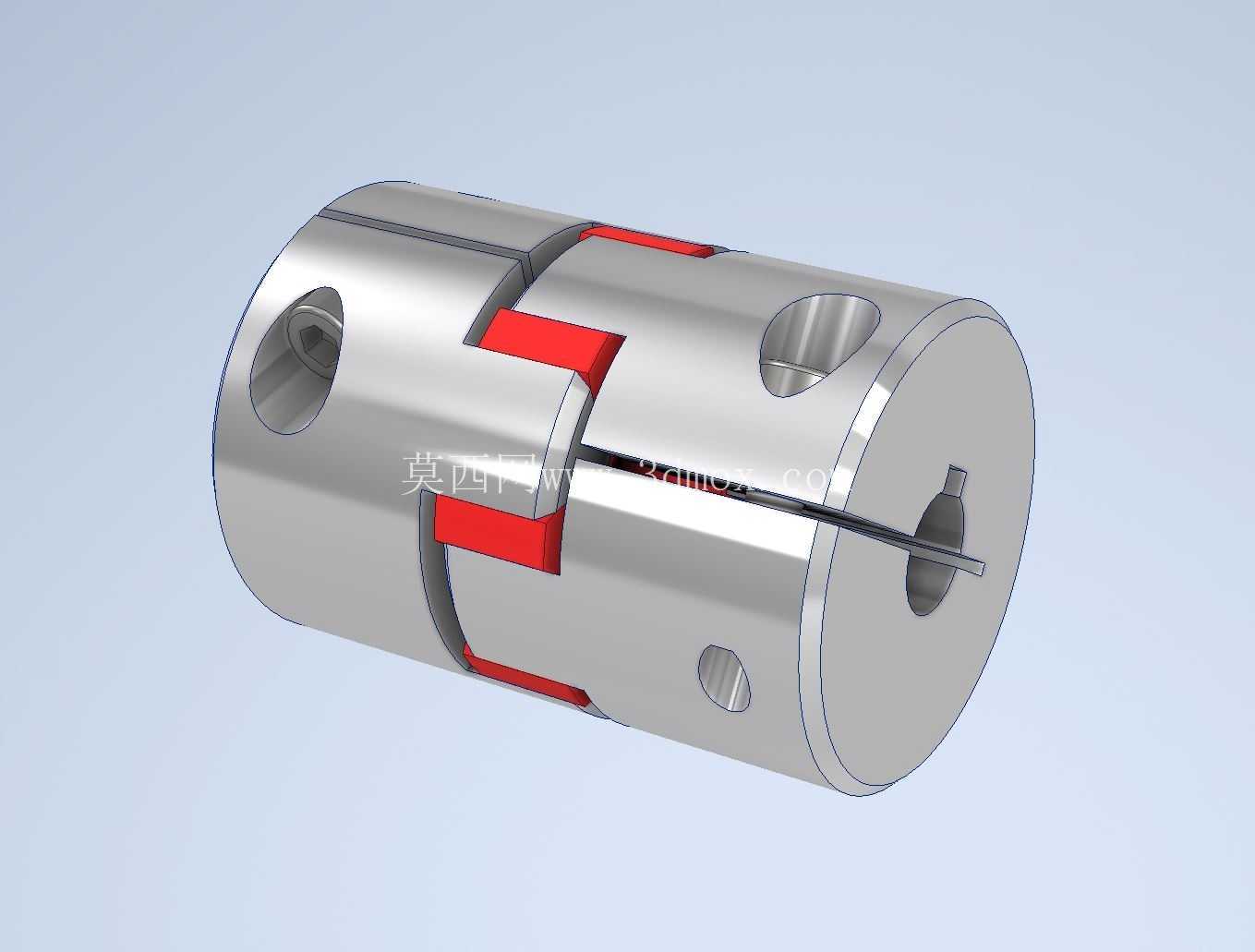

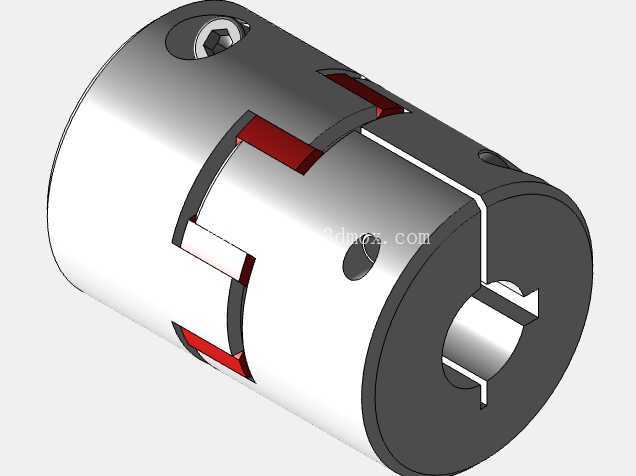

从结构设计逻辑来看,这款联轴器采用分体式对称金属毂体搭配中间弹性梅花垫的结构,两个金属毂体分别对应主动轴与从动轴的安装端,每个毂体都设计了贯通的夹紧开槽与锁紧螺钉孔,安装时将轴插入对应内孔后拧紧锁紧螺钉,开槽处产生的弹性变形会均匀抱紧轴表面,相比传统顶丝结构的点接触受力,抱紧式的面接触受力可以传递更大的扭矩,同时减少轴表面的压痕损伤,方便后期设备维护时的拆卸调整。中间的红色弹性梅花垫采用交错爪型嵌合结构,金属毂体的凸爪与弹性垫的凹槽完全契合,传动过程中弹性垫可以吸收部分传动冲击,同时补偿两轴之间存在的少量径向偏移、角向偏差与轴向窜动,避免轴系因为安装对中误差产生额外的附加载荷,延长轴承、电机等核心传动部件的使用寿命。
针对带键连接的安装需求,这款联轴器的内孔设计了标准键槽,适配带平键的传动轴,相比无键槽的光孔抱紧结构,键槽配合可以在重载、频繁正反转的工况下提供额外的扭矩传递保障,避免大扭矩输出时出现相对转动,适合输送设备、包装机械、数控机床主轴这类负载波动较大的传动场景。从安装边界尺寸来看,这款联轴器的外径、总长与内孔尺寸经过标准化设计,两端内孔分别适配不同直径的传动轴,安装时需要预留足够的径向空间保证锁紧螺钉的操作空间,同时轴向安装时要保证两轴的端面间距与弹性垫的压缩量匹配,既不能让两轴端面直接顶死,也不能间距过大导致弹性垫无法完全嵌合,影响传动精度与缓冲效果。
在实际选型应用中,这类联轴器的金属毂体通常采用铝合金材质加工,兼顾轻量化与结构强度,高速运转时的动平衡表现更优,不会因为自身重量过大给电机轴带来额外的径向负载。中间的弹性梅花垫根据不同工况可以选择不同硬度的材质,硬度较高的垫体适合大扭矩、高刚性的传动场景,传动精度更高;硬度较低的垫体缓冲减震性能更好,适合存在冲击负载的场合。设计建模时需要重点关注夹紧开槽的宽度与深度,开槽过窄会导致抱紧力不足,开槽过宽则会影响毂体的结构强度,容易在锁紧时出现开裂问题;同时爪型结构的曲面要与弹性垫的轮廓完全匹配,避免安装时间隙过大导致传动回程误差,影响精密传动场景下的定位精度。
在设备装配环节,这类联轴器的安装对中要求相比刚性联轴器更低,允许的安装偏差范围更大,可以降低现场装配的对中难度,缩短设备组装调试的周期,同时在设备长期运行出现轴承磨损、基础沉降导致轴系偏移时,弹性结构可以自动补偿偏差,减少设备的停机维护频率。需要注意的是,这类联轴器不适合传动扭矩超过额定负载的场景,过大的扭矩会导致弹性垫的爪部出现剪切损坏,日常维护时需要定期检查弹性垫的磨损情况,出现开裂、永久变形时及时更换,避免弹性垫失效后金属毂体直接碰撞造成轴系部件损坏。
