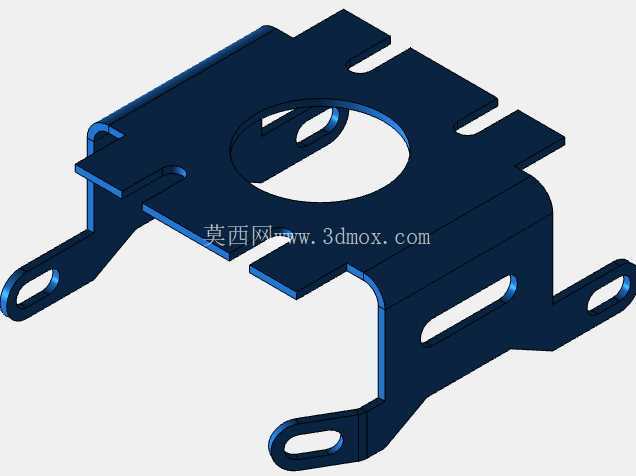

多耳带安装位钣金冲压固定支架结构

日常做设备内部构件选型时，这类带多安装耳的钣金支架是很常见的小部件，别看结构不复杂，实际用的时候要考量的细节一点不少。先从实际应用场景说，这类支架大多用在小型机电设备内部，用来承托圆形的功能元件，比如小型电机端盖、传感模块基座、或是线路分线座的固定，因为是钣金一体冲压折弯成型，生产效率高，批量做的时候成本控制优势很明显，比机加工的支座省不少料和加工工时。

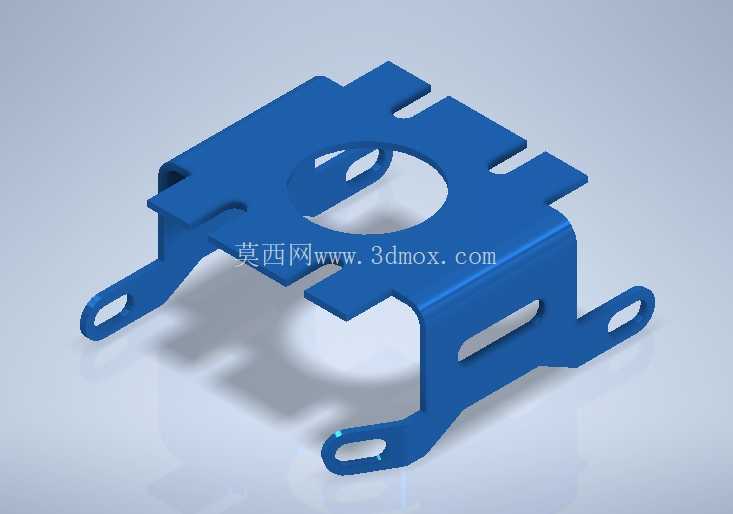

从功能特性来看，这个支架的主体是中间带大圆孔的承托面，圆孔的作用是给被承托的元件做定位，元件的圆柱段可以直接穿过圆孔，靠圆孔边缘做径向限位，避免元件在支架平面上窜动。主体承托面向下折弯出四个带腰型孔的安装耳，腰型孔的设计是很实用的细节，现场安装的时候如果安装基座的孔位有小范围的加工误差，腰型孔可以留出调整余量，不用重新扩孔就能完成装配，对装配工人来说友好很多，也能抵消一部分钣金折弯带来的角度公差影响。承托面上开的几个缺口也不是随便做的，一方面是给被固定元件的外接线路、或是元件本身的凸起结构做避让，避免装配的时候出现干涉，另一方面也能减轻支架本身的重量，毕竟钣金件如果全是整面，不仅浪费板材，设备整体重量也会无谓增加，这些缺口还能在设备运行的时候给下方的元件留出散热空间，避免热量在支架下方积留。

设计思路上，这类钣金件首先要考虑的是板材的折弯系数，因为所有的立边和安装耳都是靠折弯成型，下料的时候就要把折弯的延展量算准，不然折完之后安装耳的孔位会偏，中间的圆孔也会因为折弯拉扯出现轻微变形，影响和被承托元件的配合精度。板材厚度的选择也要匹配承托的元件重量，一般这类支架用0.8到1.5mm的冷轧钢板就足够，表面做喷塑或是镀锌处理，既能防锈也能提升一定的结构强度。安装边界方面，四个安装耳是向外下方倾斜伸出的，整个支架的安装 footprint 比主体承托面要大，这样固定之后的稳定性更好，不会因为元件的重心偏移出现歪斜，安装耳的折弯角度是经过计算的，刚好能让支架的承托面保持水平，保证上面固定的元件不会出现倾斜。另外承托面上的小长圆孔，是用来给元件做轴向固定的，可以穿螺丝或是扎带，把元件和支架锁在一起，避免设备运行产生振动的时候元件从支架上松脱。

实际做这类结构建模的时候，要特别注意折弯处的止裂槽设计，不然折弯的时候板材在转角位置容易出现撕裂，尤其是几个安装耳和主体连接的位置，应力比较集中，止裂槽的尺寸要匹配板材厚度，不能太大影响结构强度，也不能太小起不到止裂的作用。还有所有的开孔边缘都要做去毛刺处理的工艺预留，不然安装的时候容易划伤操作人员的手，也可能刮破元件的外接线路。这类支架虽然是小零件，但在设备里的作用很关键，一旦支架变形或是安装不稳，上面固定的元件就会出现位置偏移，轻则导致设备运行异响，重则可能造成元件磕碰损坏，所以设计的时候每一个孔位、每一个折弯角度都要结合实际装配场景来调整，不能只看三维模型里的外观好看，要落到实际生产和装配的可行性上。
