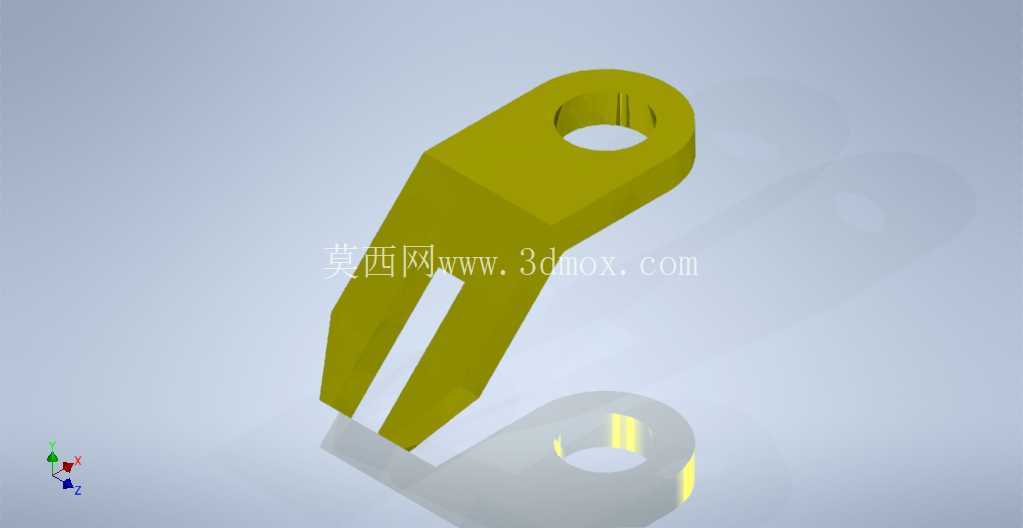

叉形带孔连接固定MS支架结构设计

　　从实际装配场景来看，这类支架通常会通过上端的同轴通孔穿装圆柱销轴或者铰制孔螺栓，和上方的联动杆件、摆臂构件形成转动副，下端的叉形开口则会卡合在配对的连接基座耳片之间，部分同结构支架还会在叉臂端面预留螺纹孔或者定位沉孔，用来加装限位顶丝、阻尼垫片，调整铰接转动的阻尼力矩，避免机构运行过程中出现不必要的窜动。做这类支架的结构设计时，首先要敲定的是上端铰接孔的公称直径，这个尺寸直接和配套销轴的规格绑定，常规工况下如果是传递中等载荷的手动操作机构，铰接孔直径通常选8-12mm区间，孔的内壁要预留足够的加工余量，后续如果需要加装自润滑铜套的话，还要提前算上铜套的壁厚，避免后期装配时出现轴孔配合过紧或者间隙过大松旷的问题。这款叉形带孔支架属于机械连接系统里的典型铰接支撑构件，日常在轻工自动化输送线、小型工装夹具定位模组、民用五金联动机构里都能见到这类结构的身影，主要承担两个相对运动部件之间的铰接支撑、载荷传递以及运动轨迹限位的作用，区别于一体式刚性支座，这类叉形开口结构的设计核心就是给配对的连接耳片留出装配间隙，同时保证铰接销轴穿装后，两个部件能绕销轴轴线完成设定角度范围内的往复摆动，不会出现运动卡滞或者结构干涉的问题。叉形开口的槽宽尺寸需要严格匹配配对连接耳的厚度，通常单边留出0.1-0.2mm的装配间隙，既不能间隙过大导致铰接处横向窜动量超标，加剧销轴的偏磨，也不能间隙过小导致装配时无法顺利卡入，甚至在温度变化出现热胀冷缩时出现卡滞。叉臂的厚度设计需要结合实际承受的载荷做校核，这类支架承受的主要是铰接处的径向剪切力以及摆动过程中的交变弯曲应力，所以叉臂的过渡位置不能做直角锐边，要设计成均匀的圆角过渡，避免应力集中导致长期交变载荷下出现疲劳断裂。

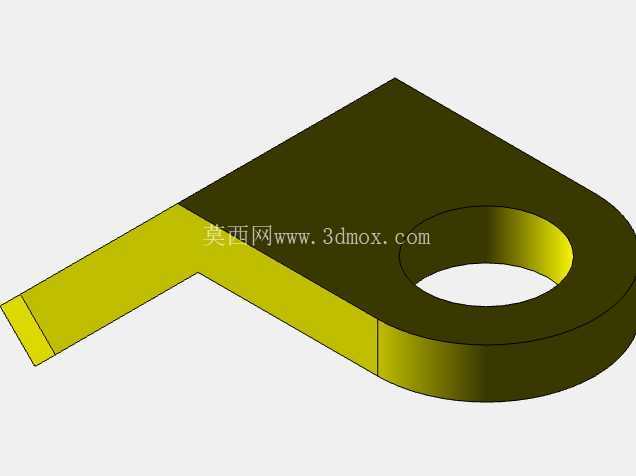

　　上端的圆柱凸台结构并不是多余的设计，这个凸台一方面可以增加铰接孔的有效接触长度，提升销轴受力时的支撑刚度，减少销轴的弯曲变形量，另一方面也能让支架和上方连接件的接触面脱离安装基面，避免安装面的平面度误差影响铰接转动的灵活性。从安装边界来看，这类支架本身没有复杂的外接安装面，大部分场景下是作为中间铰接件串联在两个运动部件之间，所以整体的外轮廓尺寸要控制在周边构件的运动包络范围之内，尤其是叉臂的外侧边缘，要和周边的固定结构留出至少3mm以上的安全间隙，避免机构摆动过程中出现碰撞剐蹭。

　　实际建模过程中，要重点关注叉形槽的对称度公差，两个叉臂的内侧平面要相对于铰接孔的轴线保持对称，否则穿装销轴后会出现两个叉臂受力不均的情况，长期运行后单侧叉臂容易出现变形甚至断裂。铰接孔的轴线要和叉臂内侧平面保持严格的垂直关系，垂直度公差通常要控制在0.05mm以内，不然销轴穿装后会出现别劲的情况，不仅转动阻力大，还会加速销轴和孔壁的磨损。另外这类支架如果是用在有腐蚀或者潮湿的工况下，结构上要尽量避免出现积留积液的死角，叉臂的边缘、凸台的过渡位置都要做平滑过渡，不要留狭小的缝隙，方便后续做表面处理或者日常清洁维护。

　　很多新手设计师做这类支架的时候，容易忽略叉臂根部的强度校核，往往把叉臂厚度做的偏薄，实际加载后很容易在根部出现开裂，其实只要在叉臂和上端凸台连接的位置做合理的圆角过渡，适当增加根部的壁厚，不用整体加大支架的尺寸就能大幅提升结构强度，同时还能控制零件的整体重量。还有部分应用场景里，这类支架的铰接孔需要开设键槽或者紧定螺钉孔，用来和销轴实现周向固定，这时候就要注意键槽的位置要避开叉臂的正上方受力面，尽量开设在应力更小的侧面位置，减少开槽对整体结构强度的削弱。
