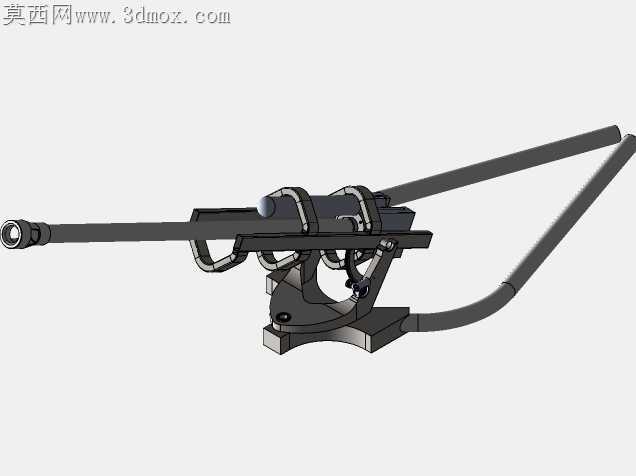

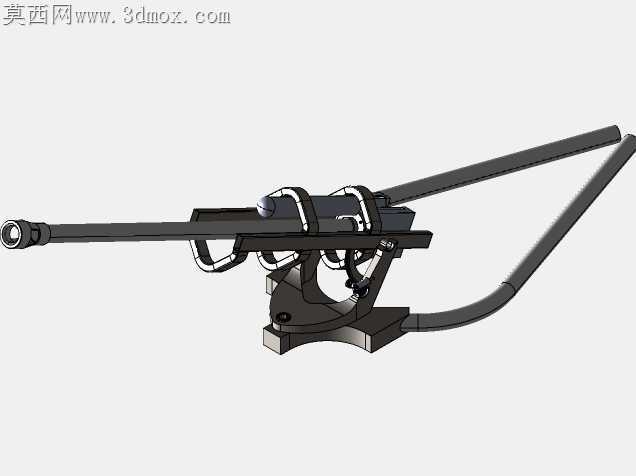

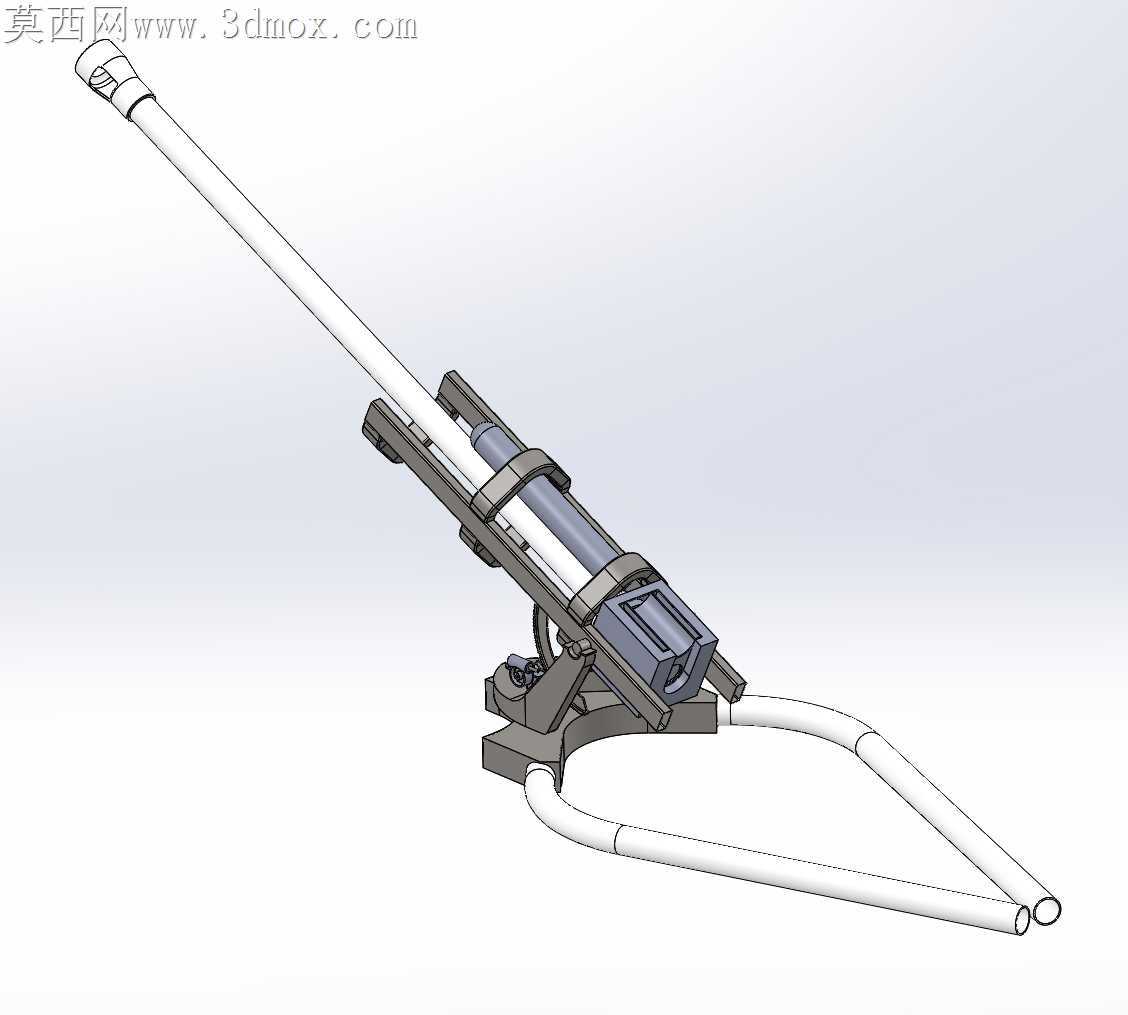

软空气彩弹娱乐用M119式火炮结构

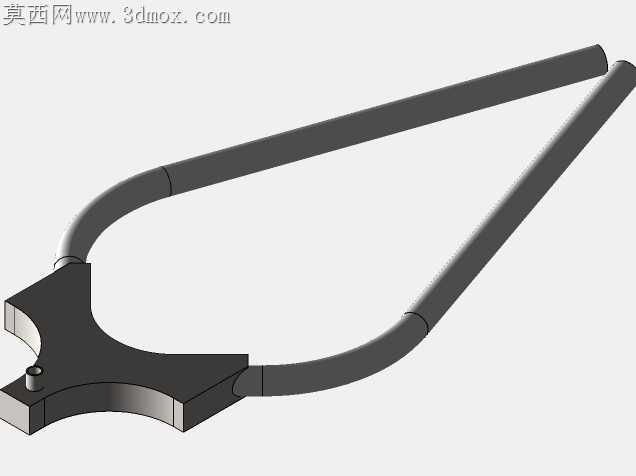

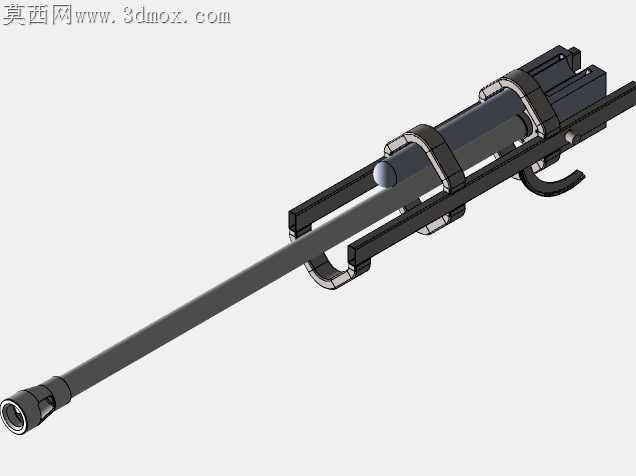

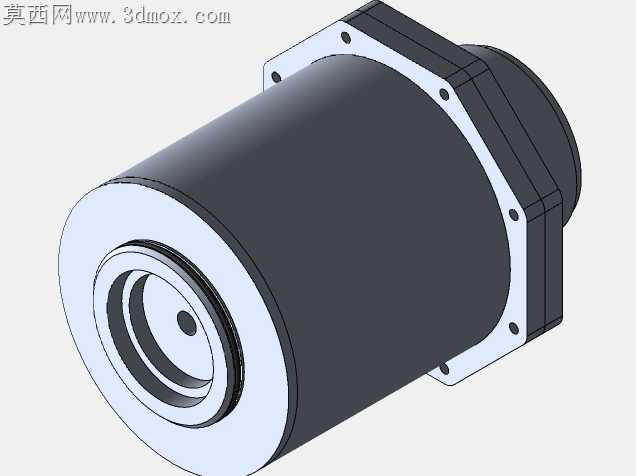

软空气彩弹类娱乐发射装置的落地加工，最容易被忽略的是炮架开合处的薄壁管形变问题——常规等径弯管在反复开合架炮、承受发射后坐冲量时，弯折应力集中点会在百次击发后出现微变形，直接导致炮身俯仰卡滞，甚至架腿无法完全收拢便携。这套M119火炮的结构处理上，特意在架腿弯管衔接炮架基座的位置做了局部壁厚渐变加厚，没有采用整管加厚的冗余方案，加厚段长度刚好覆盖应力扩散的120mm区间，既控制了整体重量，又把反复开合的疲劳形变阈值提升了三倍以上。炮身俯仰锁止结构没有沿用常见的齿盘咬合方案，齿盘在彩弹场地的沙尘环境里极易卡入碎屑，锁止打滑的故障概率极高，这里改用了锥面抱紧式锁止，锁止块的锥度做了1:7的自锁设计，哪怕沾附细沙粒，抱紧时的挤压力也能把沙粒挤到锥面边缘的排屑槽里，不会出现锁止虚位。炮管与反冲缓冲筒的同轴度公差控制在0.08mm以内，这个精度刚好适配软弹、彩弹的发射间隙，公差放大会导致弹丸出管偏移，精度过严又会提升加工成本，缓冲筒内壁做了微弧氧化处理，摩擦系数比普通阳极氧化低40%，反复后坐复位时不会出现卡顿迟滞。架腿末端的防滑头没有采用通用橡胶套，而是做了内嵌钢片的包胶结构，钢片插入架腿管内用顶丝固定，避免橡胶套在硬质地面架炮时受后坐力滑脱。炮尾的装填入口做了15度的导向倒角，哪怕是光线昏暗的户外场地，也能快速完成装弹动作，不会出现弹丸卡滞在装填口的情况。所有外露的连接销都做了防脱卡簧槽，卡簧选用不锈钢材质，避免户外潮湿环境生锈导致销钉窜出，装配时销钉与孔的配合选用H7/g6间隙配合，既保证转动部位的活动顺畅度，又不会出现旷量晃动感。炮身表面的分件做了等壁厚处理，最小壁厚控制在2.5mm，适配普通FDM3D打印或者低压注塑的加工工艺，不需要额外做支撑结构就能直接加工，大幅降低了单件制作的成本。瞄准具的安装基准面和炮管轴线做了统一基准设计，装配时不需要反复校准瞄准基线，只要把瞄准具卡入基准槽拧紧紧固螺丝就能完成校准，哪怕拆解后重新组装也不会出现基线偏移。
