低压工况用铝合金活塞结构设计

这款低压工况适配的铝合金活塞，主要面向低压气动回路、小吨位液压执行机构、低压流体输送控制单元的配套需求，在小型气动增压泵、低压气动夹具驱动缸、民用净水设备流体控制阀、小型制冷压缩机低压腔这类对部件重量有要求、工作压力区间在0.1-0.8MPa的场景中适配性极强。不同于高压铸铁活塞厚重的壁面设计，这款活塞整体采用铝合金材质切削成型，利用铝合金密度低、导热性好的特性，降低运动组件的整体惯量，在高频往复动作的工况下能有效减少驱动端的动能损耗，同时铝合金表面自然形成的氧化膜能抵御低压工况下常见的水汽、弱腐蚀介质侵蚀，不需要额外做厚重的防腐镀层就能满足常规使用需求。

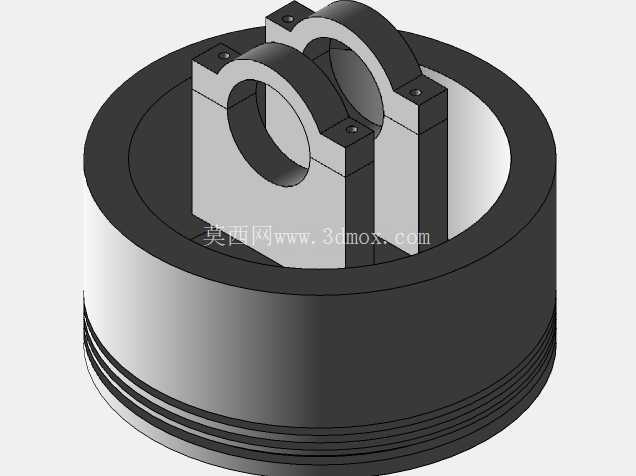

从结构设计逻辑来看，活塞主体为带外密封环槽的圆柱结构，外圆柱面预留的多道环槽可适配O型密封圈、导向环的安装，环槽的宽度与深度公差控制在±0.02mm区间，能保证密封件安装后不会在往复运动中出现窜动、挤切的问题，活塞底部的外螺纹结构可直接与驱动杆端的内螺纹配合，不需要额外加装连接法兰，减少了装配环节的零件数量。活塞上部的双抱箍连接结构是这款设计的核心特点，两个对称布置的半圆弧抱箍通过端面的四个紧固螺钉实现锁紧，抱箍的内圆弧面与配套的活塞杆端圆柱面完全贴合，相比传统的单销连接结构，这种抱箍式连接能将活塞杆的受力均匀分散到整个圆弧接触面，避免局部应力集中导致的活塞杆断裂、连接松脱问题，尤其适合低压工况下频繁换向、存在小幅径向冲击的使用场景。

在安装边界尺寸上，活塞主体的外径公差按照H7级精度设计，可适配内径公差为g6级的标准缸筒，安装时不需要额外修配就能保证合适的配合间隙，既不会因为间隙过大导致内泄漏超标，也不会因为间隙过小出现运动卡滞。活塞整体的轴向高度经过优化，在保证连接强度、密封槽布置空间的前提下尽可能压缩轴向尺寸，能有效缩短配套缸体的整体长度，让执行机构的结构更紧凑。上部抱箍的内圆弧直径可根据配套活塞杆的直径做适配调整，抱箍锁紧后的端面与活塞主体上端面的平行度控制在0.01mm以内，能保证活塞杆安装后与活塞轴线的同轴度，避免往复运动中出现偏磨，延长密封件与缸筒的使用寿命。

实际应用中，这款活塞的密封槽可根据输送介质的不同选配不同材质的密封件，输送压缩空气时选用丁腈橡胶O型圈即可满足密封需求，输送弱腐蚀性流体时可更换为氟橡胶密封件，不需要改动活塞主体结构就能适配不同的介质场景。活塞的铝合金材质导热系数远高于铸铁材质，在连续往复运动产生摩擦热时，能更快将热量传递到缸壁散出，避免密封件因为局部过热出现过早老化失效的问题。双抱箍的连接结构在装配时不需要对活塞杆做穿孔、铣扁等二次加工，只需要将活塞杆端插入抱箍内圆弧后锁紧螺钉即可完成安装，大幅降低了现场装配的加工难度，也方便后期维护时的拆卸更换，在小型自动化设备的气动执行单元、民用低压流体控制设备中，这种结构的活塞能有效降低设备的整体维护成本。
