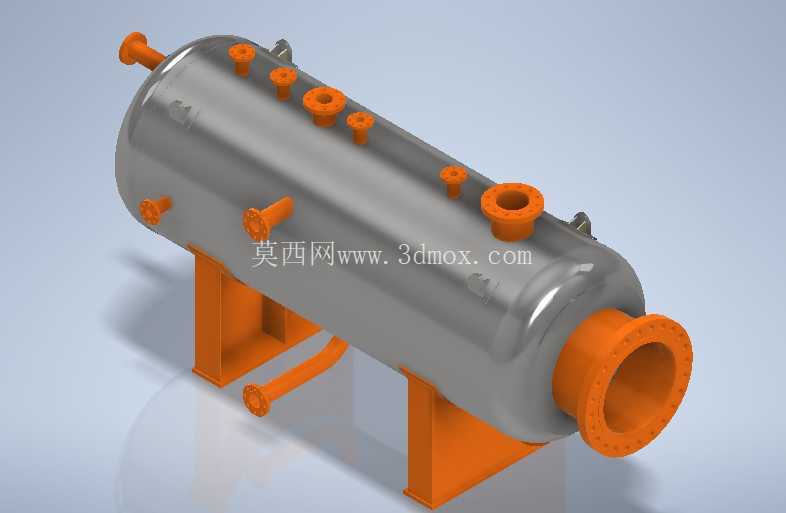

卧式带支脚多接口压力容器罐体结构

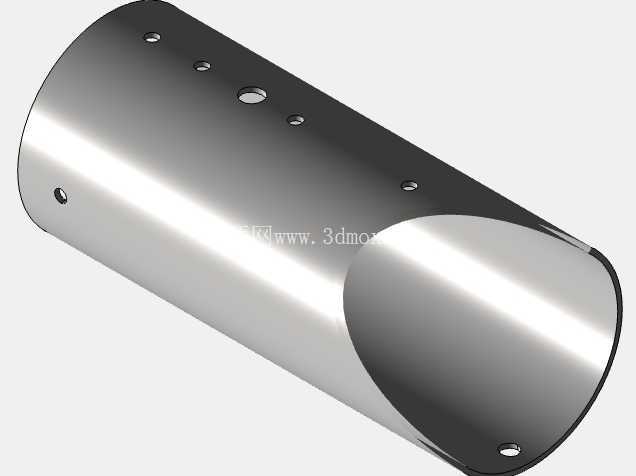

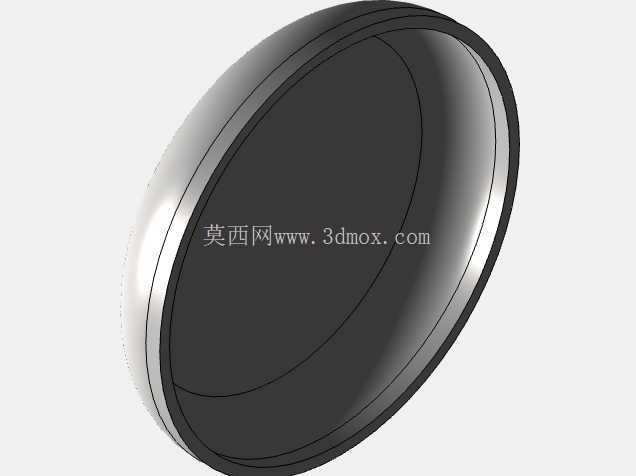

　　该卧式承压罐体结构，核心应用于工业流体处理系统中的介质缓冲、汽液分离、多股物料汇流分配场景，常见于化工流体输送、热能系统汽水分离、工艺管线稳压缓冲等工况，作为流程系统中的承压承载单元，承担介质暂存、流态整理、不同压力等级管线衔接的功能。从结构设计逻辑来看，主体采用等径直筒段搭配两端标准椭圆封头的构型，这种构型是承压容器的经典成熟结构，直筒段加工难度低、焊缝布置规整，椭圆封头的应力分布均匀，在相同承压等级下可有效降低壁厚冗余，兼顾结构强度与材料利用率。

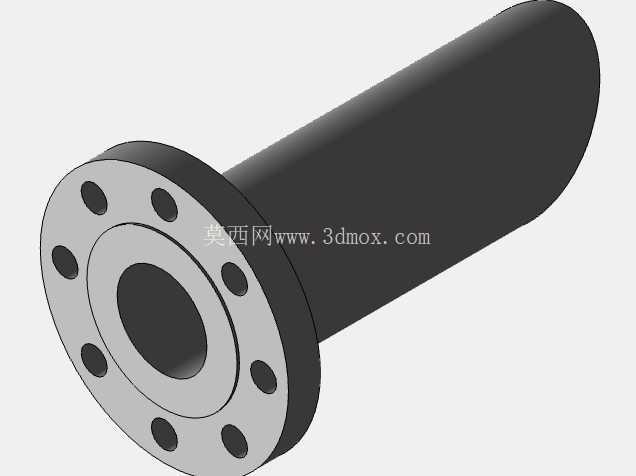

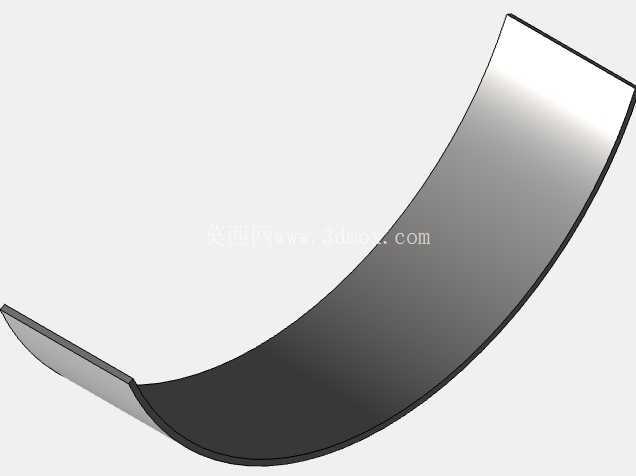

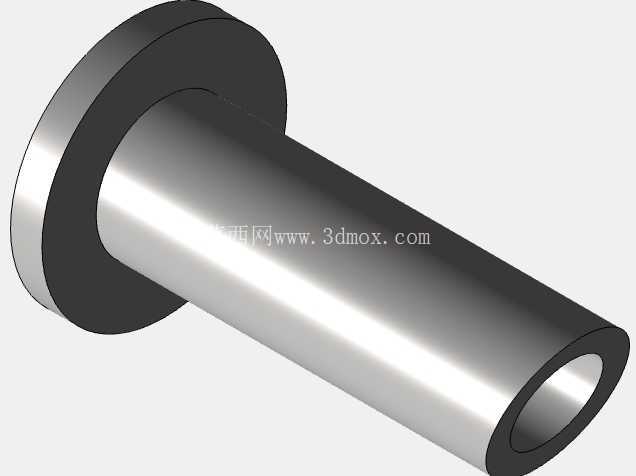

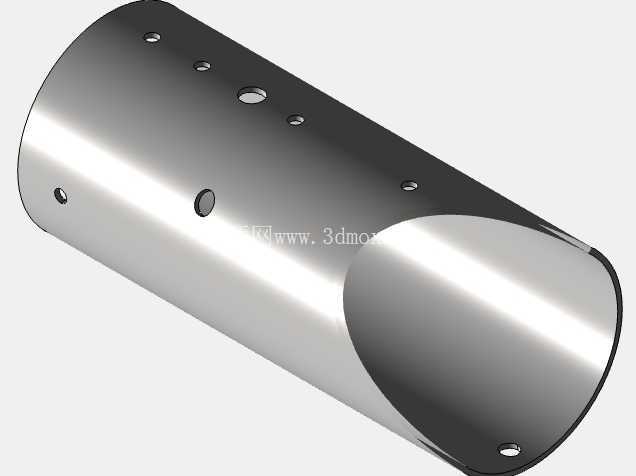

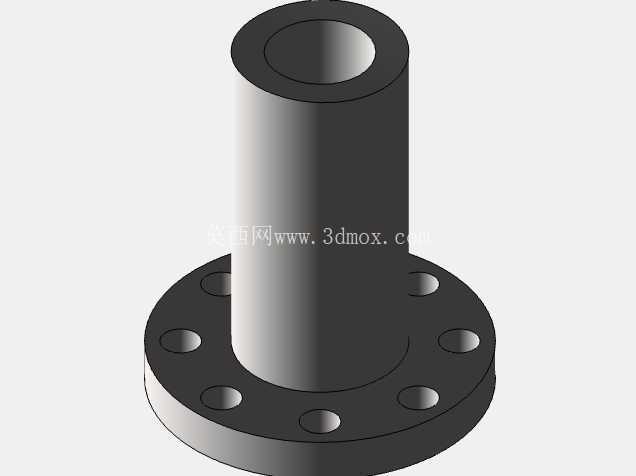

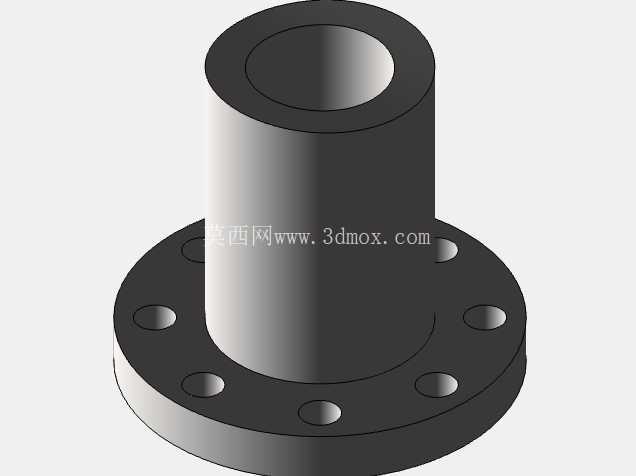

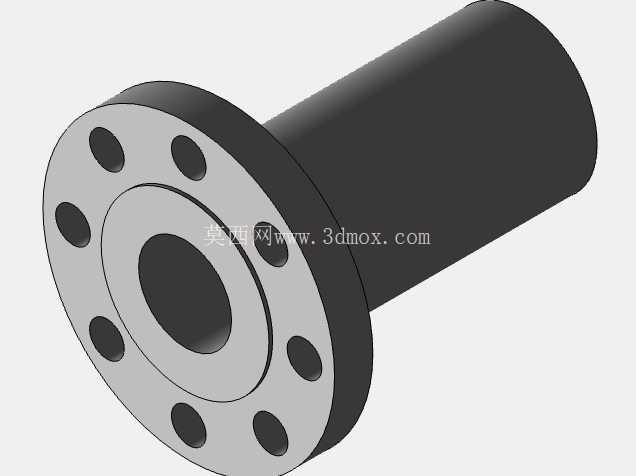

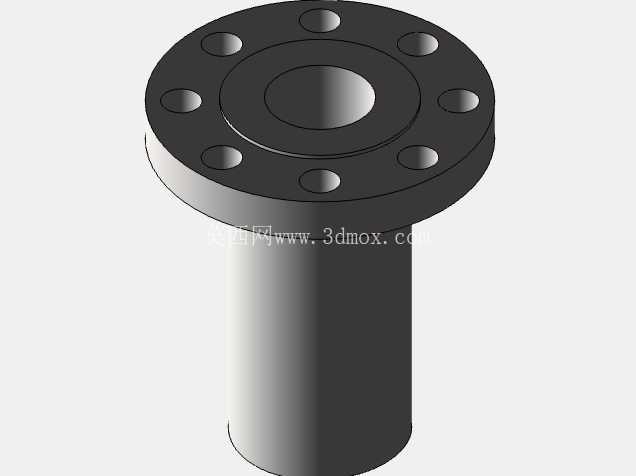

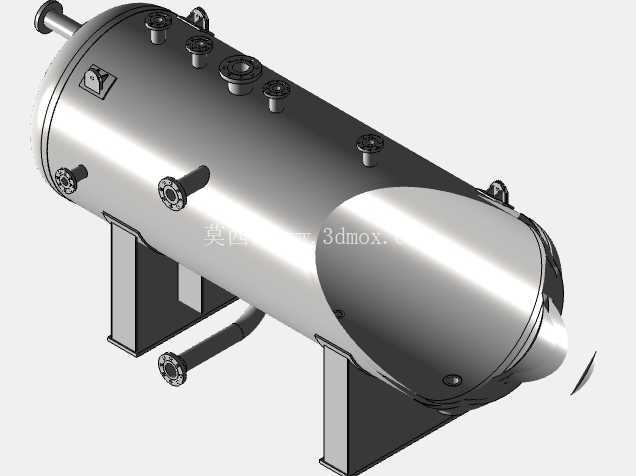

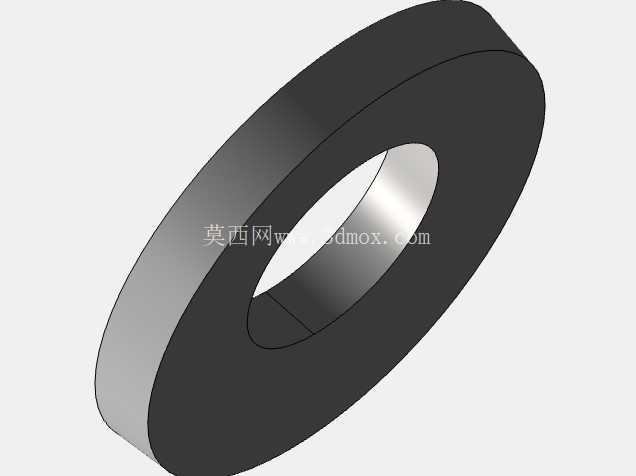

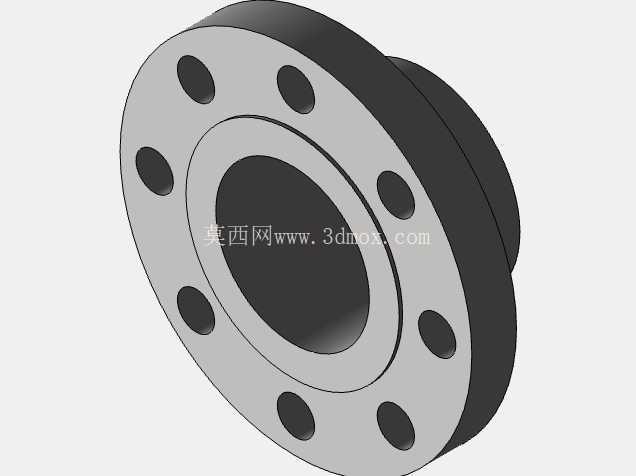

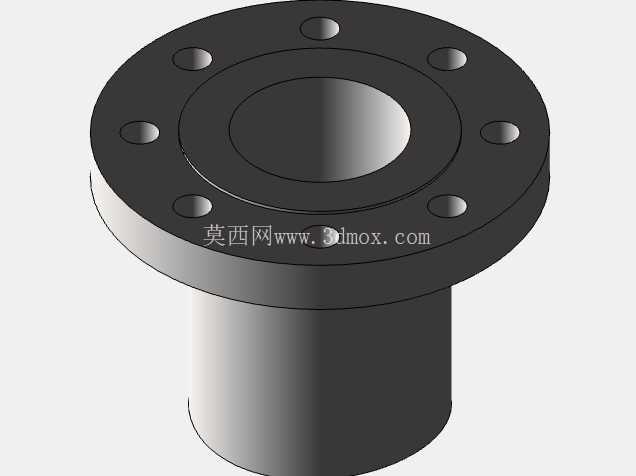

　　筒体底部设置两个对称的鞍式支脚，支脚采用焊接H型钢结构，与筒体接触位置做了贴合弧面处理，保证接触应力均匀分散，避免局部应力集中造成筒体变形；支脚底板预留安装螺栓孔，安装时可通过地脚螺栓与基础钢架或混凝土平台固定，支脚高度经过核算，既预留了底部排污管线的安装操作空间，也控制了设备整体重心高度，降低运行过程中的振动偏移风险。筒体上的接口采用差异化规格设计，沿筒体轴向与周向错落布置：端部大口径法兰作为主介质进出口，适配大流量介质的通流需求，法兰端面加工密封水线，可搭配缠绕式垫片实现高压密封；筒体上部布置多个不同通径的法兰接口，分别用于安全阀安装、压力表取压、放空排气、备用支路接入，接口位置避开了筒体的主焊缝区域，同时考虑了现场操作的可达性，阀门安装后操作人员无需登高即可完成常规操作；筒体侧下方布置的斜向接口为排污口，安装位置略低于筒体内壁最低点，可保证停机时内部残液完全排空，避免积液腐蚀筒体。

　　筒体侧面的径向接口可用于液位计安装、温度传感器插入，插入深度经过设计，传感器探头可到达筒体中心流道区域，准确获取介质的真实参数，避免贴壁流造成的测量误差。建模过程中严格遵循承压设备的结构设计规范，所有接口的法兰凸缘、筒体与封头的焊接坡口、支脚与筒体的连接加强筋都做了细节还原，相邻接口的间距满足管道安装的最小操作空间要求，避免出现阀门安装后手轮互相干涉、螺栓无法紧固的问题。

　　从安装边界来看，设备整体为卧式布局，长度方向的尺寸适配常规工业厂房的设备预留间距，宽度方向支脚的跨距经过稳定性核算，满液状态下的重心始终落在两支脚的支撑范围内，不会出现倾覆风险；设备整体的外轮廓无突出的尖锐结构，吊装时可通过绑扎筒体两端的封头位置实现平稳起吊，支脚位置也预留了吊装受力的加强结构，避免吊装过程中支脚变形。在实际工况适配性上，该结构可根据不同的介质特性调整内壁防腐处理方式，接口的压力等级也可根据系统设计压力灵活匹配，整体结构的模块化程度高，可作为标准承压单元适配不同的流程系统，减少重复设计的工作量。建模时对所有焊缝位置做了工艺性预留，相邻焊缝的间距满足规范要求的最小距离，避免焊接残余应力叠加影响结构寿命；法兰连接面的螺栓孔位置采用跨中布置，符合管道安装的通用规范，可直接对接标准管线配件，无需二次调整开孔位置。
