射频类GP8F系列压铸结构组件

在射频通讯设备的整机结构设计环节，这类压铸成型的屏蔽结构件是信号链路里不可缺少的基础载体，日常做基站射频单元、工业无线传输模组、高频信号处理设备的结构布局时，经常会用到同规格的压铸壳体作为核心承载部件。从实际工程应用的角度看，这类构件首先要承担的是射频信号的物理屏蔽作用，压铸铝合金的材质致密性能够有效隔绝外部电磁杂波对内部射频电路的干扰，同时也能避免内部高频信号向外辐射影响周边其他电子元件的正常工作，在工业现场复杂的电磁环境下，这种一体式压铸的壳体结构比拼接式的屏蔽罩屏蔽效能要稳定很多，不会因为拼接缝隙出现信号泄漏的问题。

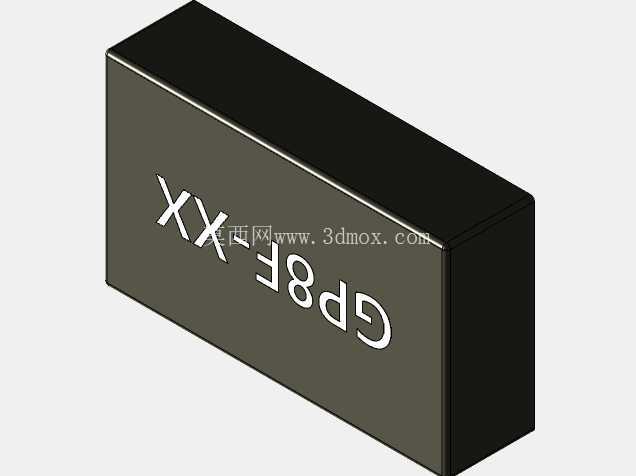

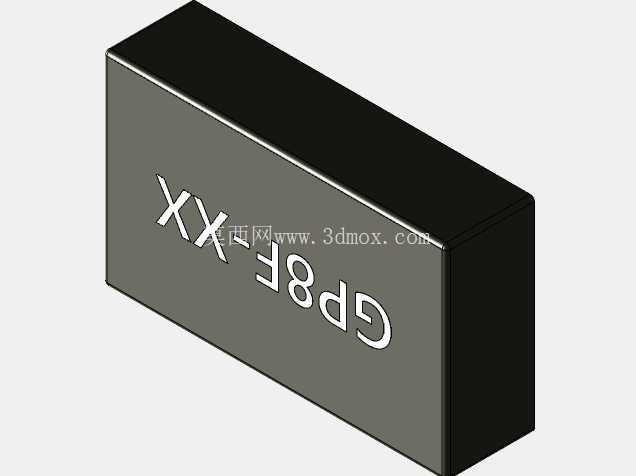

做这类构件的三维结构设计时，首先要考虑的是内部电路的安装边界，壳体内部的净空尺寸需要完全匹配对应射频模组的PCB板轮廓，预留出贴片元件、接插件的安装高度，避免出现装配干涉。壳体的侧壁厚度通常会根据压铸工艺的要求控制在合理区间，既要保证整体结构强度，满足设备组装、运输、现场安装过程中的抗冲击、抗形变要求，也要控制整体重量，符合通讯设备轻量化的设计趋势。壳体外侧的标识区域做了凹陷式的字符设计，字符采用反向蚀刻的布局，在压铸成型后不需要额外做丝印或者激光打标就能清晰识别型号，避免长期使用过程中标识磨损脱落，方便后期设备维护时的型号核对。

从安装适配的角度看，这类矩形压铸壳体的四个边角通常会预留安装固定孔位，孔位的位置公差需要严格控制，保证和设备内部的安装支架、PCB板固定柱精准对位，安装孔周边会做局部加厚处理，避免螺丝锁附时出现壳体开裂的问题。壳体的接合面会做精加工处理，保证上下盖装配之后的缝隙均匀，配合导电密封圈就能实现更好的电磁密封效果，在户外使用的通讯设备上，这种结构还能兼顾一定的防水防尘能力，满足IP65级别的防护要求。

在实际的设备选型过程中，这类射频压铸组件的外形尺寸属于紧凑型设计，不会占用过多的设备内部空间，能够适配小型化分布式射频节点的安装需求，不管是安装在机柜内部的导轨上，还是集成在户外的通讯抱杆设备里，都能灵活适配安装空间。设计这类构件的三维模型时，需要重点关注压铸工艺的拔模角度设置，所有的侧壁、内部筋位都要设置合理的拔模斜度，避免压铸生产时出现粘模、脱模困难的问题，内部的加强筋布局要兼顾结构强度和材料流动性，筋位厚度不能超过壁厚的三分之二，防止压铸成型后出现表面缩痕，影响壳体的外观质量和屏蔽性能。

另外，这类构件的表面通常会做导电氧化处理，在提升铝材表面抗腐蚀能力的同时，还能保证壳体表面的导电连续性，让整个屏蔽壳体形成一个等势体，更好地发挥电磁屏蔽的作用。在做整机的电磁兼容测试时，这类一体式压铸壳体的结构设计能够大幅减少EMC整改的工作量，不需要额外添加导电泡棉、铜箔等屏蔽材料就能满足相关的电磁兼容标准要求，从整机生产的角度看也能降低物料成本和组装工时。在射频电路的布局中，壳体内部还会根据不同的信号功能区设置分隔筋，把不同频率的信号模块隔离开，避免模块之间出现信号串扰，提升射频设备的工作稳定性，这些分隔筋的高度和位置都需要和内部PCB板的屏蔽罩位置精准对应，保证装配后能够形成独立的屏蔽腔体。
