TUCE炉用环形密封耦合连接结构

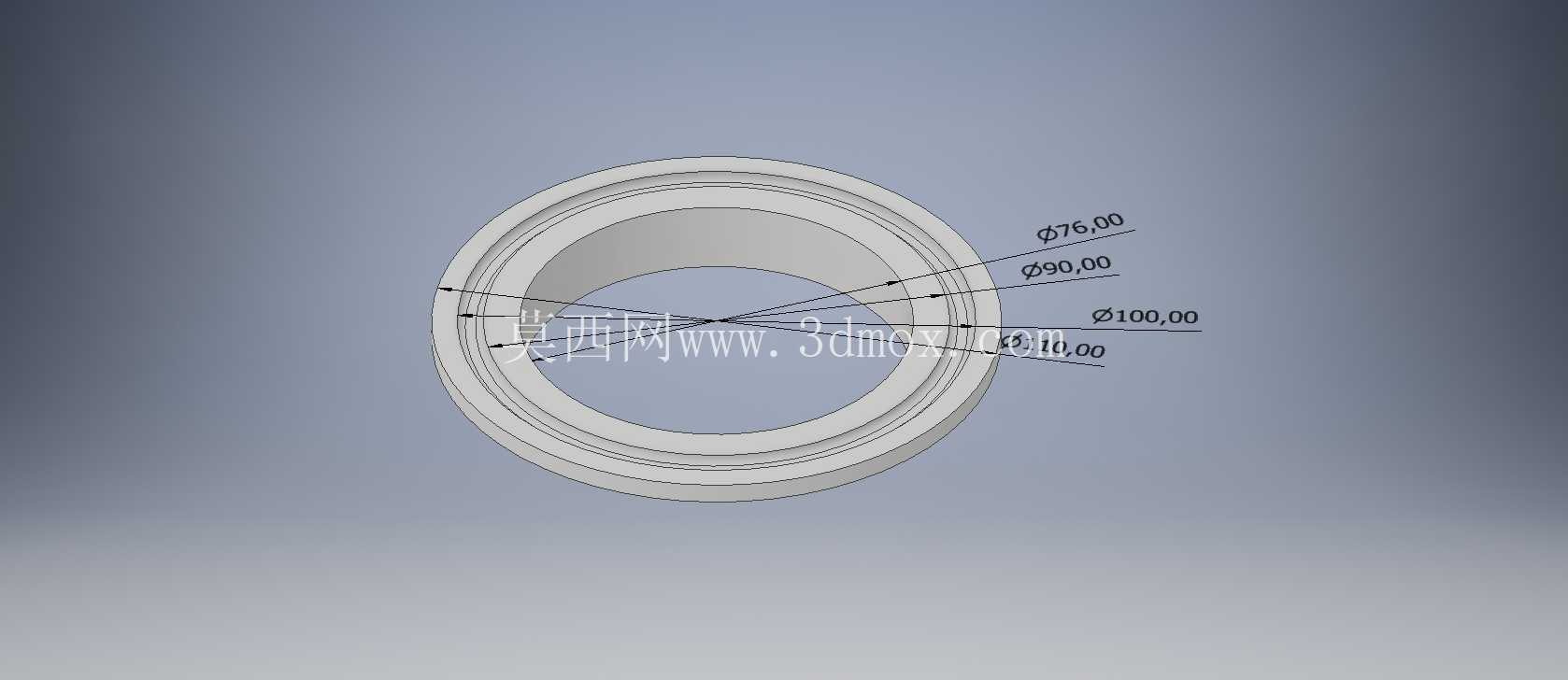

　　从结构设计逻辑来看，该耦合件采用多层阶梯式环形结构，外层为定位安装面，加工有同轴度精度较高的配合止口，安装时可与炉体法兰端的止口槽快速嵌合定位，保证整体安装后的同轴度误差控制在允许范围内，避免传动过程中出现偏磨问题；中间层为密封配合面，表面粗糙度要求较高，可配合耐高温密封填料实现静密封效果，阻断炉内外的气体交换通道；内层为传动配合面，设置有适配的扭矩传递结构，可与对接的轴类零件实现周向固定，传递额定工况下的驱动扭矩，同时预留有微小的轴向窜动间隙，适配炉体热胀冷缩带来的尺寸变化。在工业热处理设备的管路与传动衔接场景中，这类环形耦合结构是保障TUCE炉体运行稳定性的核心衔接部件，主要承担炉体内部不同功能段的介质密封、扭矩传递以及热变形补偿作用，常见于连续式热处理炉的炉辊传动端、气氛管路对接段，能够在炉内高温工况下维持衔接位置的密封性能，避免炉内保护气氛泄漏，同时抵消炉体升温过程中产生的轴向、径向热位移，防止硬连接结构出现应力断裂问题。

　　从安装边界来看，该耦合件的外径尺寸适配常规TUCE炉的标准法兰安装位，安装时无需对原有炉体端盖进行额外改造，可直接替换原有老化的耦合部件，轴向安装厚度经过优化，不会占用过多炉体外部的安装空间，对接的轴孔尺寸匹配对应规格的炉辊轴径，配合公差选用过渡配合，既保证安装时的装配便利性，又能避免运行过程中出现配合松动问题。在实际工况应用中，这类耦合件需要长期承受炉体传导的高温，因此结构设计时规避了复杂的异形薄壁结构，整体采用等壁厚的环形布局，减少高温下的应力集中点，同时各阶梯面之间采用圆弧过渡，避免尖角位置在反复热循环过程中产生疲劳裂纹。

　　不同于普通传动联轴器，炉用耦合件的密封性能优先级高于扭矩传递性能，因此在密封配合面的设计上，预留了密封件的安装槽位，可根据炉内气氛类型选择不同材质的密封填料，比如渗碳炉工况下选用耐碳黑腐蚀的氟橡胶密封件，退火炉工况下选用耐高温的石墨密封环，适配不同的热处理工艺需求。在传动衔接的设计上，该耦合件没有采用刚性键连接的单一固定方式，而是通过端面的摩擦配合加周向定位的组合结构，当出现过载情况时，可通过微小的相对滑移释放部分冲击载荷，保护后端的炉辊与驱动电机不受硬性冲击损坏，降低设备故障停机的概率。

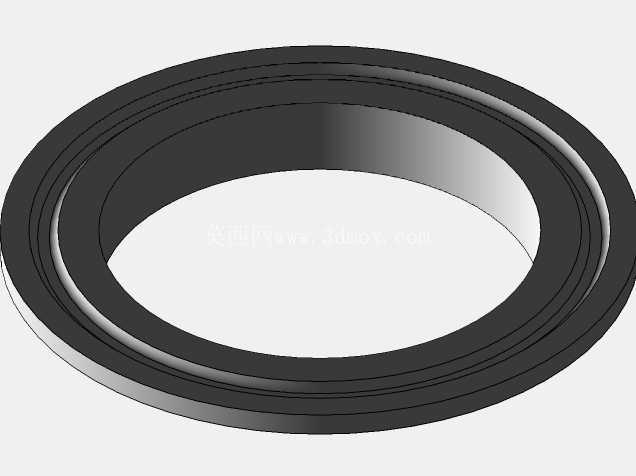

　　从外形结构来看，整体为对称式环形布局，没有突出的异形结构，在三维建模过程中可通过旋转特征快速生成主体结构，再对各配合面进行精度特征的细化，建模时需要重点标注各阶梯面的同轴度公差、端面跳动公差，以及密封面的表面粗糙度要求，这些参数直接影响后续零件加工后的实际装配效果与使用寿命。在设备维护场景中，这类耦合件属于易损配件，当炉体长周期运行后，密封面会出现磨损、腐蚀等问题，需要定期更换，标准化的尺寸设计能够保证配件的互换性，减少维护过程中的配件适配时间，降低设备停机维护的成本。在结构强度校核层面，需要重点考虑高温下的材料强度衰减，因此建模时的壁厚设计预留了足够的强度余量，即使在最高工作温度下，结构的变形量也不会超出密封允许的范围，保证密封面始终处于有效贴合状态。
