多孔圆盘式压铸模具定位安装板结构

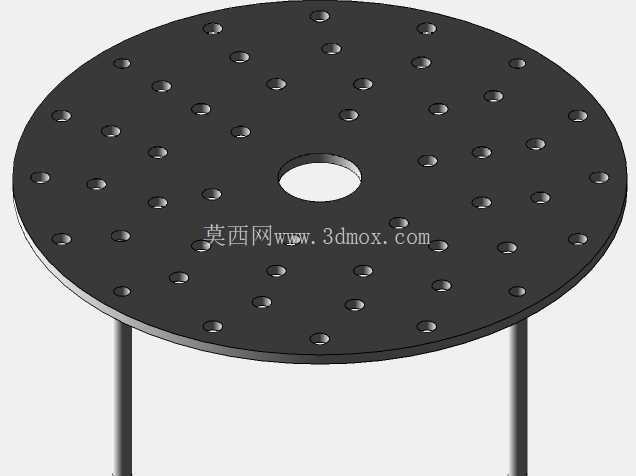

　　在压铸生产的工装体系里，这类带密集安装孔的圆盘形板件，大多承担模架与压铸机动模板之间的定位衔接、顶出机构导向基准的作用，日常在铝合金、锌合金小型压铸件的量产模架上十分常见。不同于普通的平板模板，这款圆盘结构的中心预留了同轴通孔，主要用于穿过浇口套或者中心顶出杆，孔位的同轴度公差通常会控制在0.02mm以内，避免长期开合模过程中出现浇口偏移、顶出卡滞的问题。板面上分布的数十个沉头安装孔，采用环形阵列加径向排布的方式设计，这种排布逻辑并非随意设置，而是匹配了不同规格压铸机的模板螺孔分布间距，能够兼容3到4种相近吨位的卧式冷室压铸机安装需求，减少换模时的重新打孔工作量，也能让锁模力更均匀地分散到整个模架接触面，避免局部应力集中导致模板变形。

　　从结构设计的角度看，这类圆盘板件的厚度通常会根据锁模吨位做匹配，板的上下平面平行度要求较高，安装孔的沉头深度需要统一，保证螺栓锁紧后端面不会突出，避免合模时出现干涉。实际生产场景中，这类板件除了作为模架的安装基准，部分情况下也会作为顶针板的导向固定板，板上的孔位除了安装螺栓，部分孔会镶配导套，为顶杆的往复运动提供精准导向，防止顶出过程中顶针偏磨、卡滞，延长顶出机构的使用寿命。设计这类板件时，首先要确认安装边界：圆盘的外径需要小于对应压铸机拉杆的内间距，保证模架吊装时不会和拉杆产生碰撞，中心孔的尺寸需要匹配所选浇口套的外径，过盈量控制在0.01到0.03mm之间，防止浇口套在注塑压力下出现窜动。

　　板面上的孔位排布，需要先根据压铸机的T型槽位置确定基础安装孔的位置，再结合模架本身的顶出孔分布、冷却水嘴的避让位置，补充其余的固定孔位，所有孔的位置度公差需要控制在0.05mm以内，保证安装时螺栓能够顺利穿入，不会出现强行锁模导致的模板内应力。另外，这类板件的边缘通常会做小尺寸的倒角处理，一方面是去除加工毛刺，避免吊装时划伤操作人员，另一方面也能在模架合模时起到导入导向的作用，减少对位的调整时间。在长期的高温压铸生产环境下，这类板件一般会选用45号钢或者40Cr材料制作，经过调质处理后硬度达到HB220-250，既有足够的结构强度承受锁模压力，也有不错的加工性能，方便后续的孔位精加工。

　　部分要求更高的模具上，这类板件的安装面会做磨削处理，表面粗糙度达到Ra1.6以下，保证和压铸机模板、模架板之间的贴合度，避免锁模时出现缝隙导致飞边。实际装配过程中，这类圆盘板的安装需要先清理接触面的杂物、毛刺，然后用定位销先做初步定位，再按对角线顺序逐步锁紧螺栓，避免单侧受力导致板件翘曲。日常维护时，需要定期检查板上的导套孔磨损情况，如果出现间隙过大的问题要及时更换导套，防止顶出机构偏移导致产品顶白、顶穿。这类结构的设计难点在于孔位的兼容性设计，既要满足当前模具的安装需求，也要预留一定的扩展空间，方便后续模具改款时不需要重新制作安装板，降低工装改造成本。不同于方形模板，圆盘形的结构在相同的安装覆盖范围下重量更轻，吊装时更方便，也更适配圆形的分流锥布局，在小型圆形压铸件的模具上应用优势十分明显。
