汽车压铸类BRKT支架结构三维数模

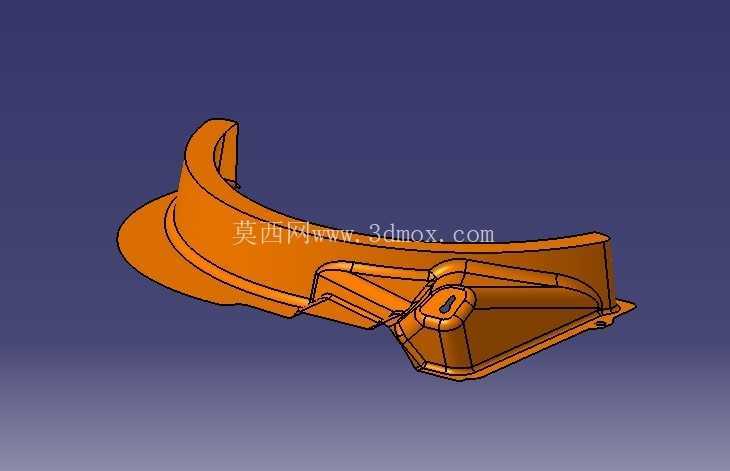

　　本次呈现的BRKT支架属于汽车白车身装配环节的典型压铸结构承载件，这类构件在整车装配体系中承担着相邻部件的连接定位、载荷传递功能，日常工况下需要承受车身振动带来的交变载荷，同时要适配安装点位的空间避让要求，避免和周边走线路径、覆盖件安装位产生干涉。从结构形态来看，该支架采用弧形主体搭配三角加强筋的布局设计，弧形段主要贴合车身侧围的曲面轮廓，保证装配后和车身钣金的贴合面间隙控制在工程允许的公差范围内，减少装配应力集中；三角加强筋布置在支架受力的拐点位置，针对压铸工艺的成型特性做了壁厚均匀化处理，避免局部壁厚过大导致压铸成型后出现缩孔、冷隔等缺陷，同时筋条的走向顺着载荷传递路径排布，能在不额外增加构件整体重量的前提下，提升支架的抗扭、抗弯刚度。

　　在实际装车场景中，这类支架多用于固定车身侧围的附属功能件，比如线束固定卡扣基座、外饰件安装定位点，部分同类型支架还会承担小载荷内饰组件的挂载功能，设计过程中需要严格匹配安装边界：支架上的安装孔位坐标完全对应车身钣金上的预冲孔位置，孔位周边做了局部凸台加厚处理，避免螺栓打紧时支架局部应力过大出现开裂；支架的外轮廓边缘做了脱模斜度处理，适配压铸模具的开模方向，同时边缘的圆角处理兼顾了压铸成型时的金属液流动填充需求，避免尖角位置出现填充不足的问题。

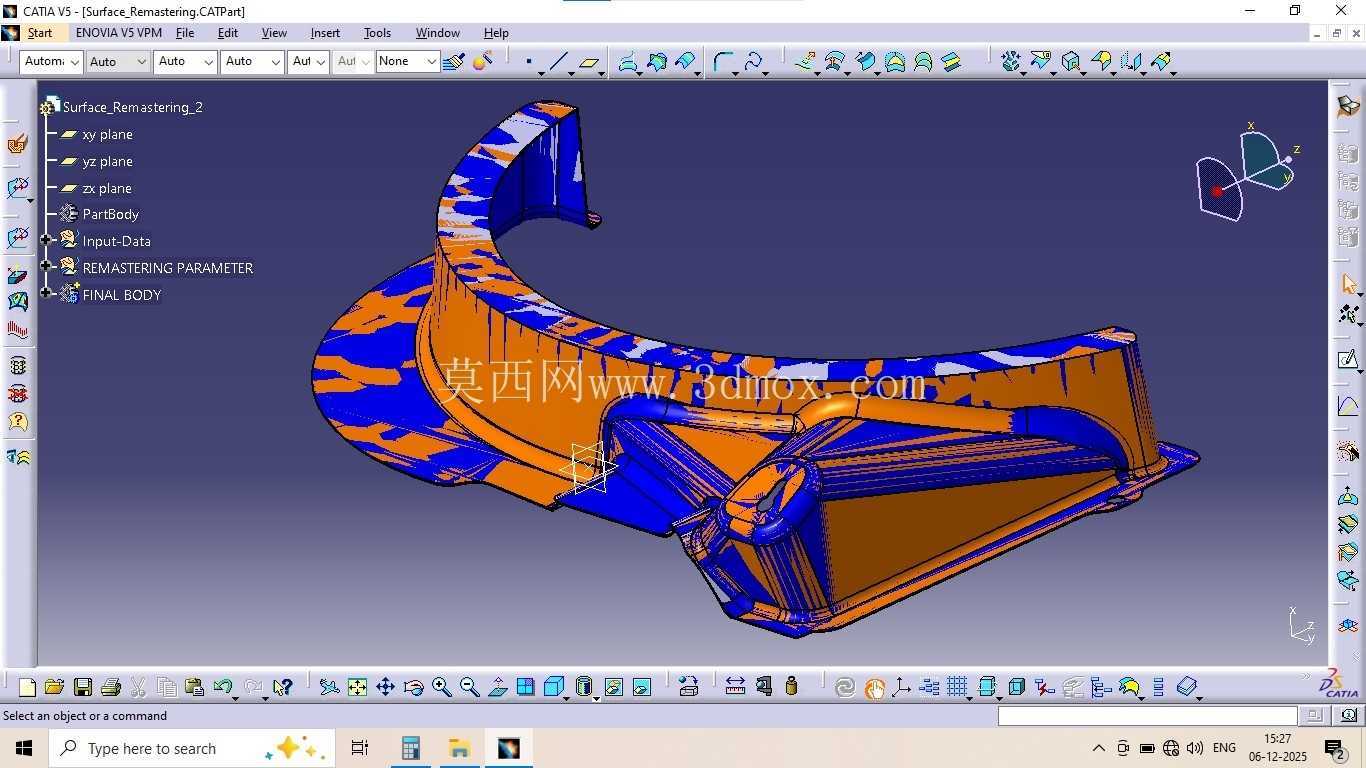

　　设计阶段做结构重构时，首先要逆向还原原有支架的安装基准面，保证三个安装定位点的相对位置度符合整车装配公差要求，其次要梳理支架的受力路径，把原结构中容易出现应力集中的直角过渡位置调整为大圆角过渡，同时针对压铸工艺的拔模要求，对所有垂直于开模方向的侧壁做统一斜度处理，减少后续模具加工的修正工作量。从安装边界来看，该支架的弧形贴合面长度适配侧围钣金的对应弧段，安装后突出钣金表面的高度控制在周边外饰件的安装间隙范围内，不会出现外饰件装配后顶起、间隙不均的问题；支架上预留的卡扣安装位尺寸和通用线束卡扣的卡接尺寸匹配，不需要额外做适配修改就能直接使用标准卡扣固定线束。

　　在结构细节处理上，支架的壁厚整体保持均匀，局部需要加厚的位置做了渐变过渡，避免壁厚突变导致压铸过程中出现卷气、缩松缺陷；支架背面的减重槽设计在非受力区域，在保证整体结构强度满足载荷要求的前提下，尽可能降低构件的整体重量，符合汽车轻量化的设计方向。这类压铸支架在量产前还需要通过振动耐久测试、高低温环境测试，验证其在整车全生命周期内的结构可靠性，三维数模阶段的结构优化能大幅减少后续试模、改模的周期，提前规避成型缺陷和装配干涉问题，数模中还原的分型线位置也和实际压铸模具的分型面保持一致，能直接用于后续的模具设计参考，减少模具设计阶段的重复建模工作量。
