外六角全螺纹螺栓结构设计方案

在各类机械装配、建筑钢结构搭建、工业设备运维场景中，螺纹紧固件是应用基数最大的基础连接元件，外六角全螺纹螺栓作为其中通用性极强的品类，几乎覆盖了从民用家电组装到重型工程机械紧固的全场景使用需求。这类螺栓的核心功能是通过螺纹副的啮合作用，配合螺母或工件内螺纹实现两个或多个构件的刚性夹紧，保证被连接件在承受静载荷、交变振动载荷甚至一定冲击载荷时，不会出现相对位移、松脱甚至连接失效的问题。

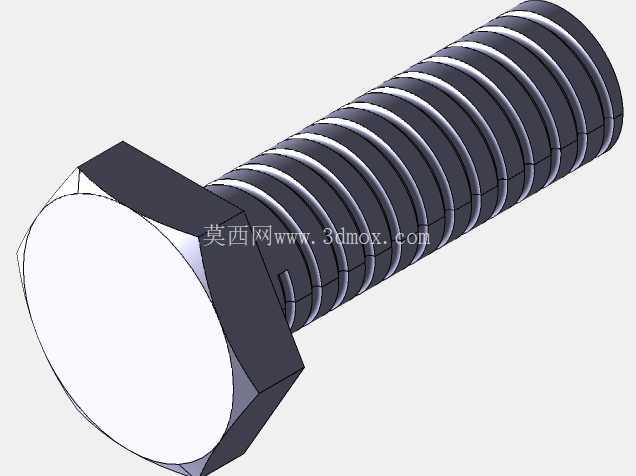

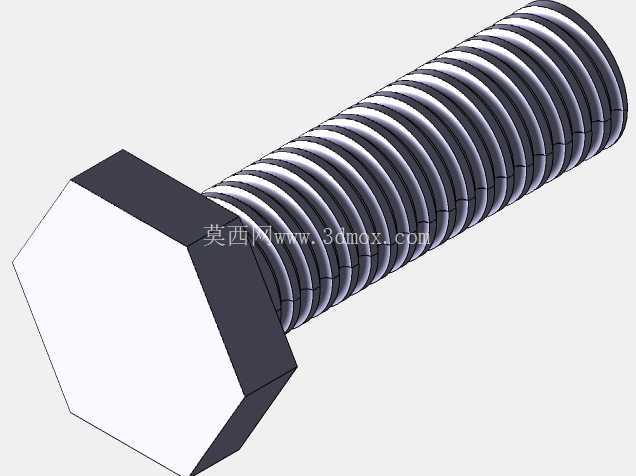

从设计逻辑来看，这款外六角螺栓的头部采用标准正六角形结构，该结构的设计初衷是匹配通用扳手的夹持尺寸，在装配作业时，六角形的六个受力面可以均匀传递拧紧扭矩，相比方头螺栓能在更小的操作空间内完成拧动作业，每次扳手转动角度仅需60度即可完成换位，适合设备内部狭窄空间的装配操作。头部与螺杆衔接处做了自然的过渡圆角处理，避免直角衔接带来的应力集中问题——在实际工程应用中，螺栓头部与螺杆的衔接位置是应力集中高发区，若没有合理的圆角过渡，在承受交变拉应力时很容易在该位置出现疲劳断裂，直接影响连接结构的整体可靠性。

螺杆部分采用全螺纹设计，这种设计的优势在于连接长度的适配性更强，不需要根据被连接件的总厚度精准匹配光杆段长度，在现场装配时可以灵活调整夹紧厚度，尤其适合被连接件厚度存在公差波动、或者需要加装垫片、防松垫圈的装配场景。螺纹的牙型采用通用公制三角牙型，牙型角60度，这种牙型的牙根强度高，自锁性能优异，配合平垫圈、弹簧垫圈或者螺纹胶使用时，可以有效抵御设备运行带来的振动，降低螺纹松脱的概率。螺纹的大径、中径、小径参数均遵循通用紧固件标准，保证与市面上同规格的螺母、内螺纹孔具备完全互换性，不需要单独定制配套连接件，能够大幅降低现场装配的配件采购成本与运维难度。

从安装边界来看，这款螺栓的头部对边宽度、头部厚度均匹配对应规格的通用安装尺寸，在设计安装孔位时，通孔直径需要比螺纹大径预留0.5-1mm的装配间隙，既方便螺栓顺利穿入，也能避免孔位过小导致装配时刮伤螺纹表面。安装时的拧紧扭矩需要匹配螺栓的材质等级，不同强度等级的螺栓对应的屈服强度不同，若拧紧扭矩超过材质屈服极限，会导致螺杆出现塑性变形甚至断裂，扭矩过小则会导致夹紧力不足，设备运行时容易出现连接松脱。在布局设计时，六角头的外接圆直径是需要重点考量的边界参数，要保证扳手操作空间足够，避免相邻构件距离过近导致扳手无法卡入六角头，影响装配与后期拆卸维护的效率。

在实际选型应用中，全螺纹外六角螺栓常被用于连接件总厚度较大、或者需要贯穿多层构件的连接场景，比如钢结构的型材拼接、设备机架的组装、传动部件的定位紧固等场景。相比半螺纹螺栓，全螺纹结构的螺杆整体受力更均匀，在承受轴向拉力时，整个螺杆段的应力分布不会出现光杆与螺纹衔接处的应力突变，在长期承受静载荷的场景下具备更稳定的连接性能。同时，全螺纹设计也让螺栓的拆卸维护更便捷，当螺纹段出现磕碰损伤时，可以通过板牙重新修复牙型，不需要整体更换螺栓，一定程度上降低了设备运维的配件成本。

建模过程中，螺纹部分的特征处理需要兼顾工程实用性与模型轻量化，不需要逐牙绘制完整的精细螺纹特征时，可以采用装饰螺纹线标注核心参数，在需要做有限元受力分析的场景下，再对螺纹啮合段做精细建模，保证应力分析结果的准确性。头部的六角特征需要保证相邻面的夹角精度，避免建模时出现角度偏差导致虚拟装配时扳手模型无法正常匹配，影响后续装配工艺模拟的准确性。
