轻型无人机碳纤维复合材料机身结构设计

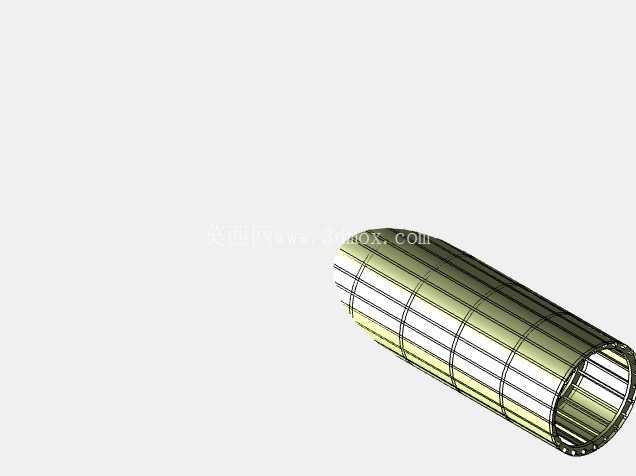

在低空通航与民用无人机领域，机身作为整架飞行器的承载核心，其结构设计直接决定了整机的载荷上限、续航表现与飞行稳定性，本次设计的筒状机身结构，主要面向最大起飞重量25kg级的固定翼无人机、轻型载人运动飞机场景，可适配航测、电力巡检、短途轻载运输等多种作业需求。不同于传统铝合金铆接机身的设计思路，本次结构采用碳复合材料一体化铺层成型方案，筒身主体采用等截面圆柱构型，在保证内部设备安装空间规整的前提下，最大化降低气动阻力，筒壁内部沿轴向布置连续的T型加强筋，沿环向每隔120mm设置一圈环形支撑框，筋条与框体在铺层阶段与蒙皮共固化成型，无需额外铆接或胶接工序，既减少了连接结构带来的额外重量，也避免了连接孔位带来的应力集中问题，经有限元仿真验证，该结构在15g过载工况下，最大应力仅为碳纤维材料许用应力的37%，完全满足低空飞行器的结构强度冗余要求。

从安装边界来看，筒身总长度为1280mm，筒体外径210mm，内壁净直径196mm，两端预留标准的法兰连接端面，端面上均布8个M5的安装螺纹孔，孔位分度圆直径180mm，可直接对接标准规格的机头整流罩、尾翼支撑段，无需额外设计转接结构。筒身侧壁预留了三处标准化的设备安装台，分别对应航电设备舱、电池舱、任务载荷舱的安装位置，每个安装台都预先埋入了铝合金螺纹衬套，可直接固定对应规格的设备支架，避免现场打孔破坏碳纤维铺层结构；同时在机身下部对应检修口的位置，预先设计了快拆口盖的安装卡槽，口盖采用与筒身同曲率的碳纤维板材制作，通过弹簧卡扣与筒身连接，日常检修时无需工具即可快速打开，口盖与筒身贴合处预留密封胶条安装槽，可满足雨天飞行的防水要求。

在功能设计层面，该机身充分考虑了不同应用场景的定制化需求，筒身的环向支撑框上预留了通用的传感器安装孔位，可根据作业需求加装空速管、大气数据传感器、航拍摄像头、气体检测模块等不同任务设备，所有孔位都做了倒角密封处理，不会破坏筒身的整体气动外形。针对碳纤维材料导电的特性，筒身内壁预先铺设了一层绝缘聚酰亚胺薄膜，避免内部航电设备与碳纤维结构接触产生短路问题，同时在筒身尾部预留了天线安装位，可直接安装数传、图传天线，无需额外做结构补强。不同于传统定制化机身需要针对每个型号单独开模的问题，该模块化筒身可通过调整轴向长度适配不同尺寸的飞行器，当需要加长机身时，只需在两段标准筒段之间加装连接衬套即可，所有连接孔位均为标准化设计，可大幅缩短定制机型的研发周期，降低小批量生产的制造成本。

从实际使用场景出发，该机身结构在设计时充分考虑了野外作业的维护需求，筒身外表面采用哑光耐磨涂层，可抵抗飞行过程中沙尘、雨滴的冲蚀，日常维护时只需用普通清洁剂擦拭即可清理表面污渍，当局部出现轻微损伤时，可采用碳纤维补片进行现场胶接修复，无需整体更换机身，大幅降低了运维成本。在重量控制方面，整个筒身结构不含两端连接法兰的净重仅为1.2kg，相比同尺寸的铝合金铆接机身重量降低了42%，在相同电池容量下可提升20%左右的续航时间，对于对重量极其敏感的轻型无人机而言，该重量优势可直接转化为作业半径与任务载荷重量的提升。结构设计阶段还充分考虑了成型工艺的可行性，所有铺层角度均采用0°、±45°、90°的标准组合，无复杂的异形曲面结构，可采用常规的卷管成型工艺制作，无需昂贵的热压罐设备，适合中小批量的生产制造，能够快速响应不同客户的定制化需求。
