假肢内衬压制成型模具结构设计

　　在康复辅具制造领域，假肢接受腔内衬的生产精度直接决定了残肢佩戴的贴合度与长期使用舒适度，这套压制成型模具正是针对两类主流内衬结构开发的专用生产工装，适配康复器械车间的常规压铸成型工序，可直接安装在通用小型液压压力机工位上完成批量生产。从实际生产场景来看，假肢内衬多采用柔性高分子复合材料热压成型，生产过程中需要模腔保持均匀的压力分布与稳定的温控边界，这套模具在设计时充分考虑了两类产品的成型差异：带销钉的内衬结构主要用于残肢创面存在多处压力敏感点的适配场景，销钉对应的模腔微型凸台可在衬里成型时预留出缓冲泄压点位，避免佩戴时局部压强过大造成皮肤磨损；另一类GASHEN结构衬里则面向常规残肢形态的通用适配需求，模腔表面做了连续顺滑的曲面过渡，成型后的衬里整体支撑力分布更均匀，适合日常活动量较大的使用者。

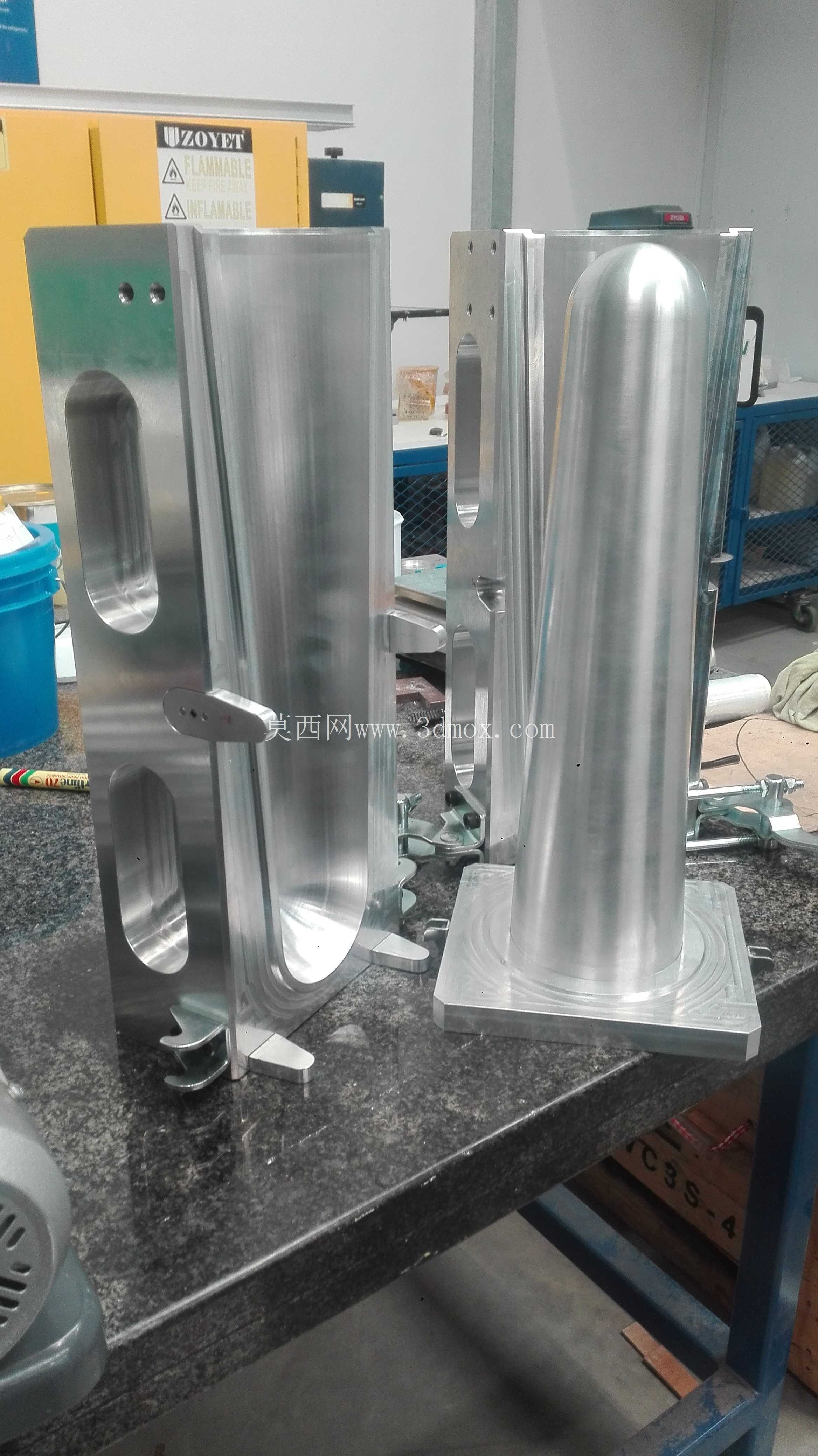

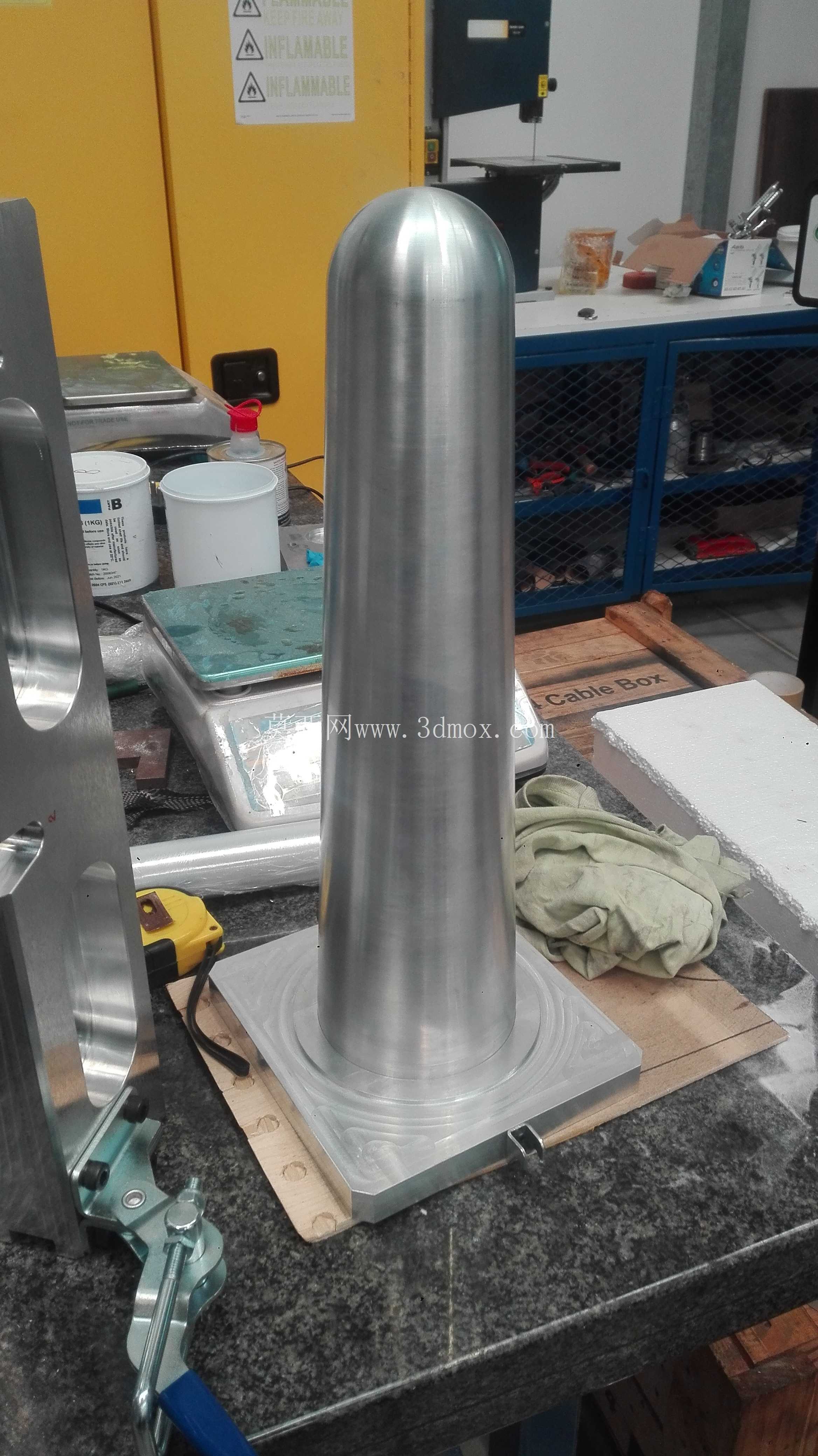

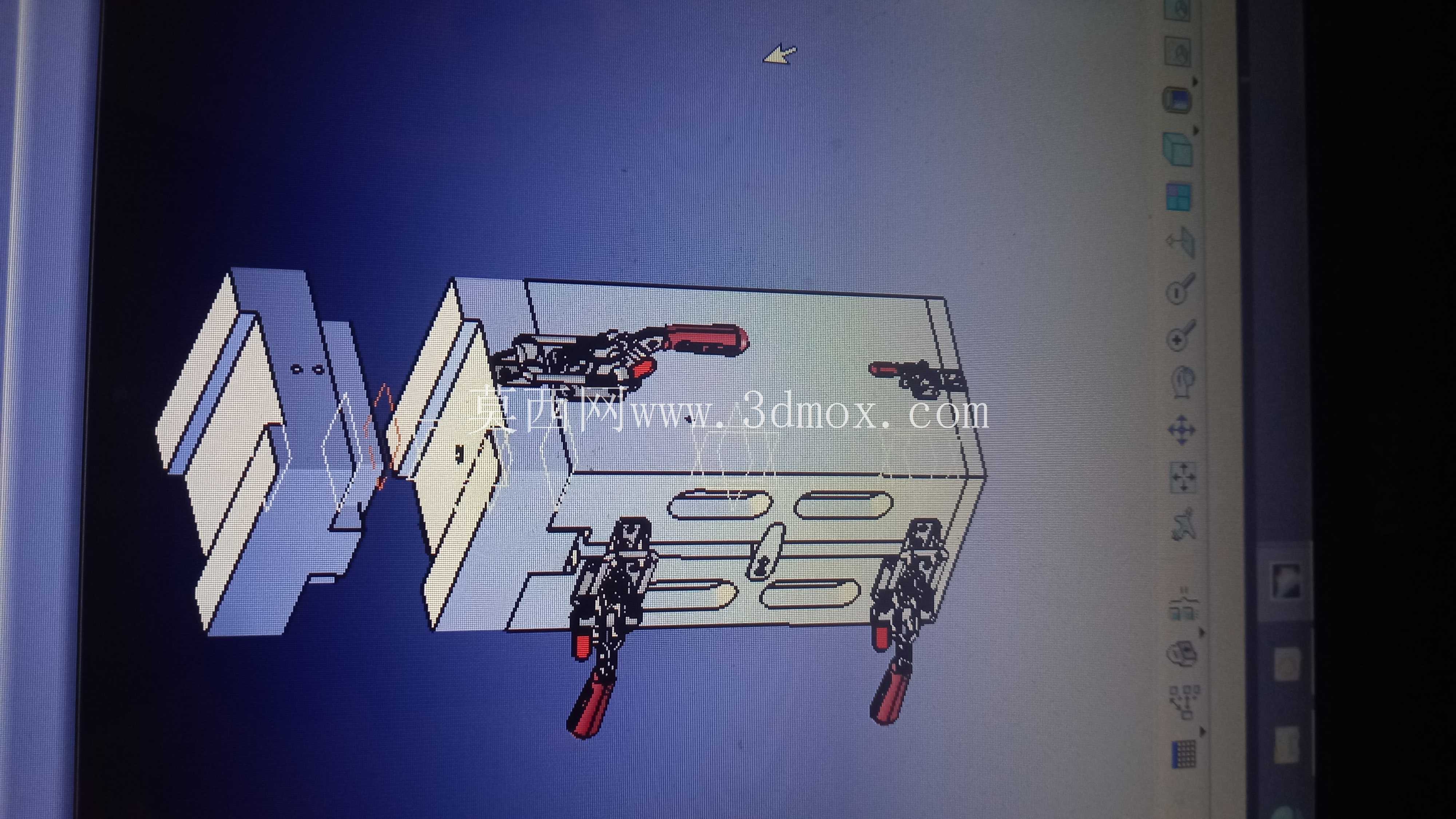

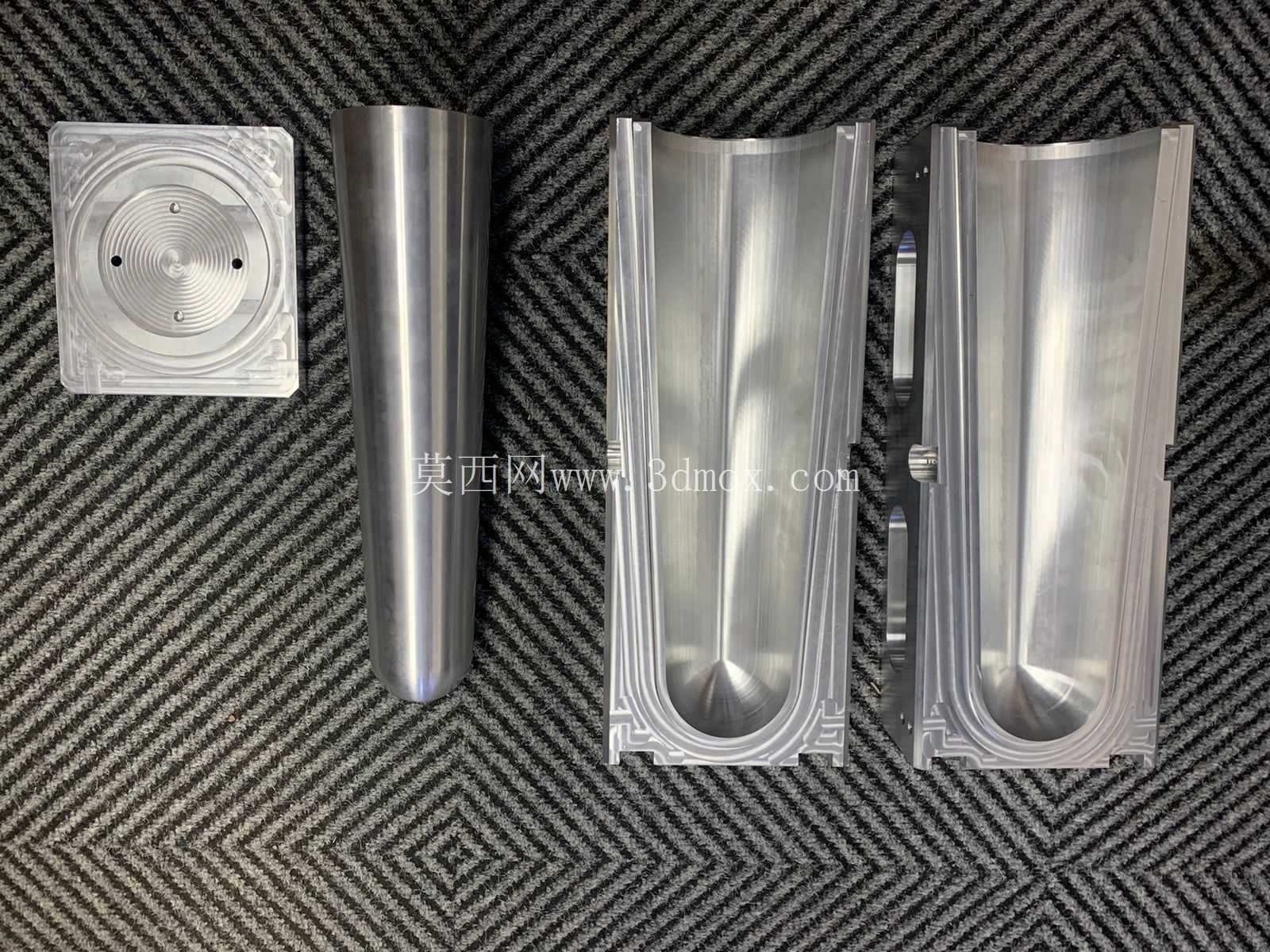

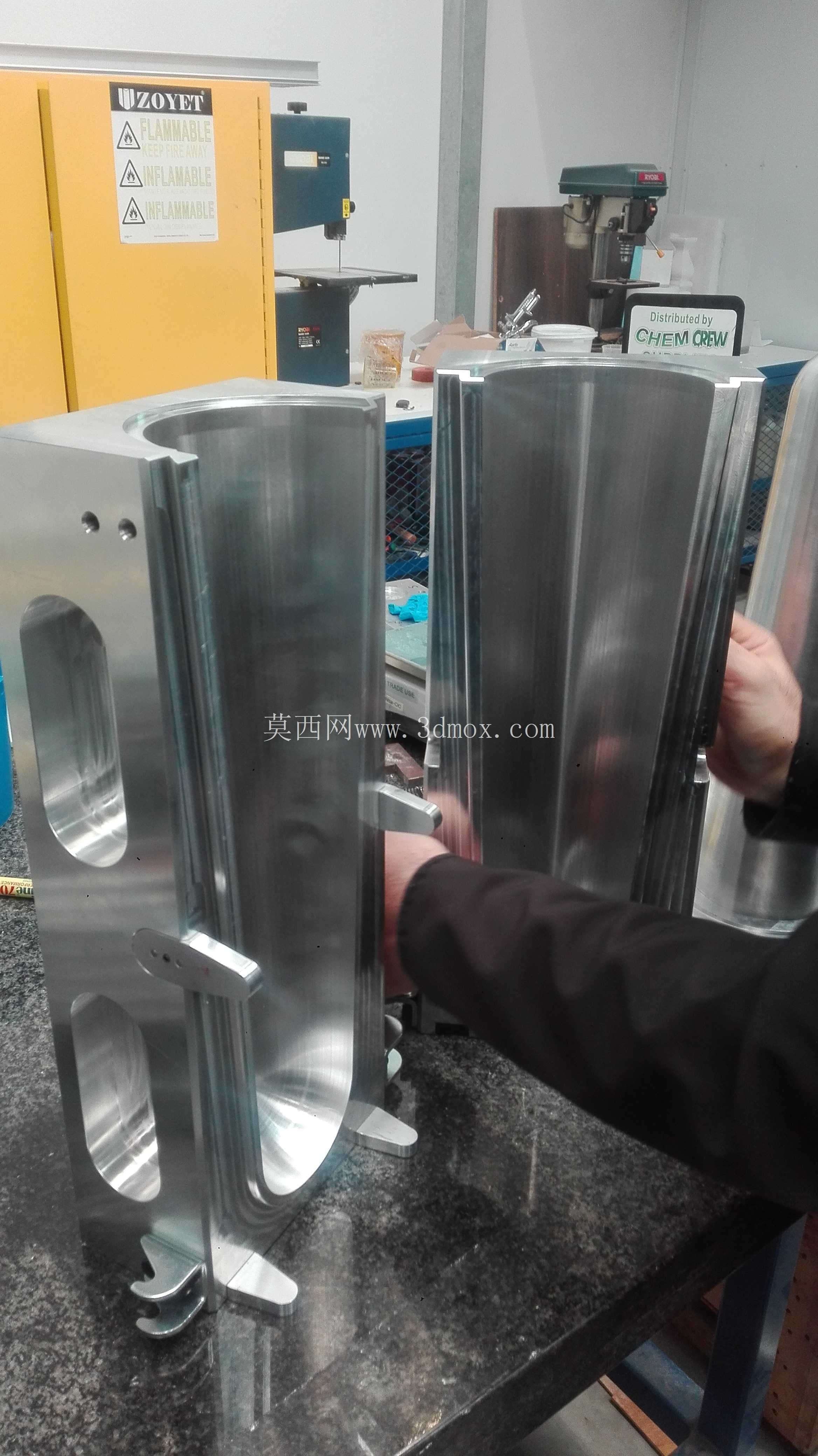

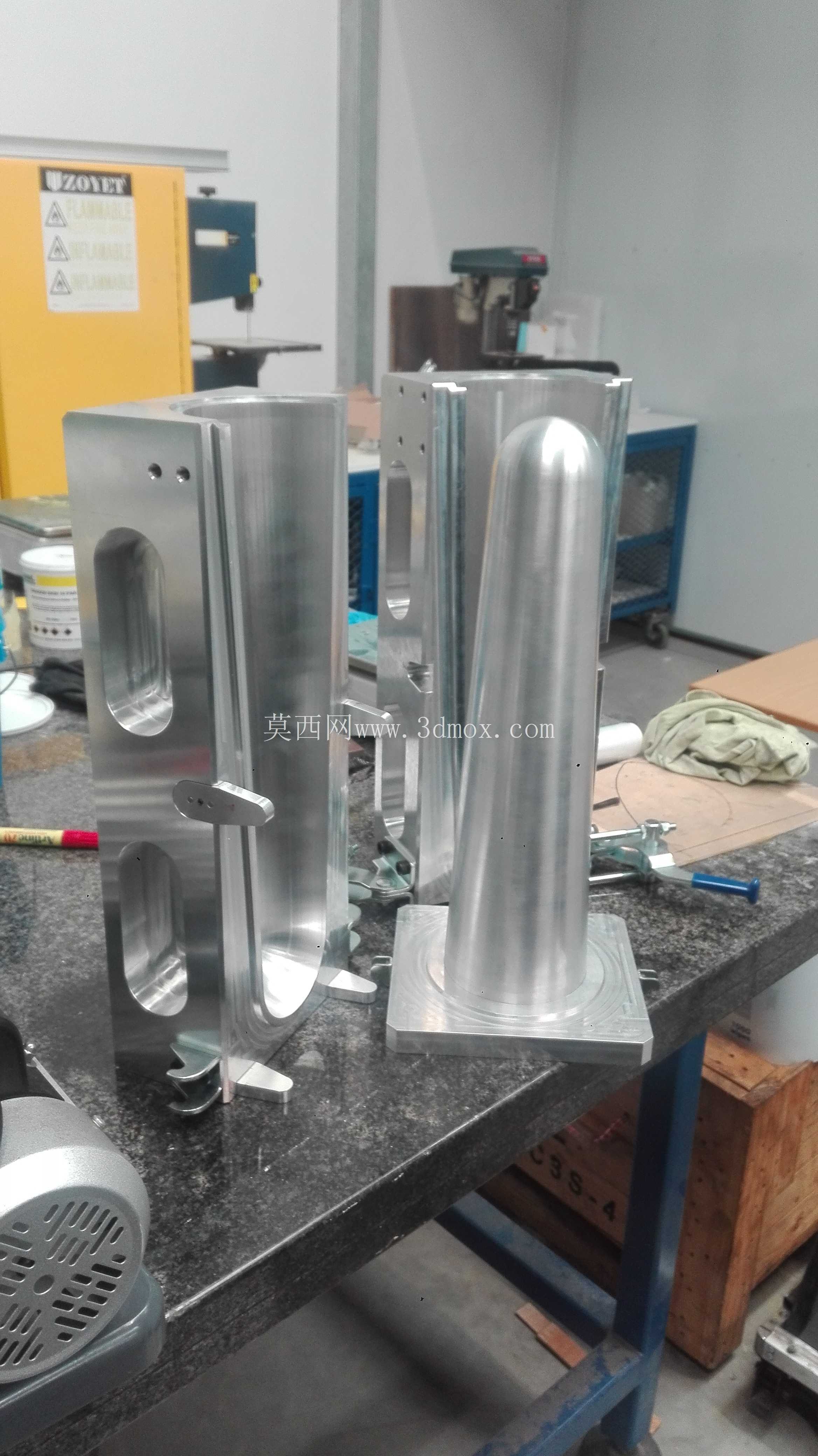

　　从结构设计逻辑来看，这套模具采用了一模两腔的布局思路吗？不，实际是通过可更换的模芯镶件实现两类产品的快速切换，不需要整体更换模架，生产换型时仅需拆卸紧固螺栓替换对应镶件即可，大幅压缩了车间换产的辅助时间。模架的安装边界完全适配行业通用的200吨级小型液压机工作台尺寸，上下模的导柱导套采用了间隙配合公差，合模时的定位精度可控制在0.02mm以内，避免成型过程中出现飞边过厚的问题，减少后续修边的人工工作量。模腔的曲面数据完全采集自亚洲人群残肢的三维扫描统计样本，在关键的骨突对应位置做了0.8-1.2mm的容差增厚设计，既保证衬里成型后有足够的缓冲余量，又不会因为材料过厚造成接受腔整体尺寸偏大影响佩戴稳定性。

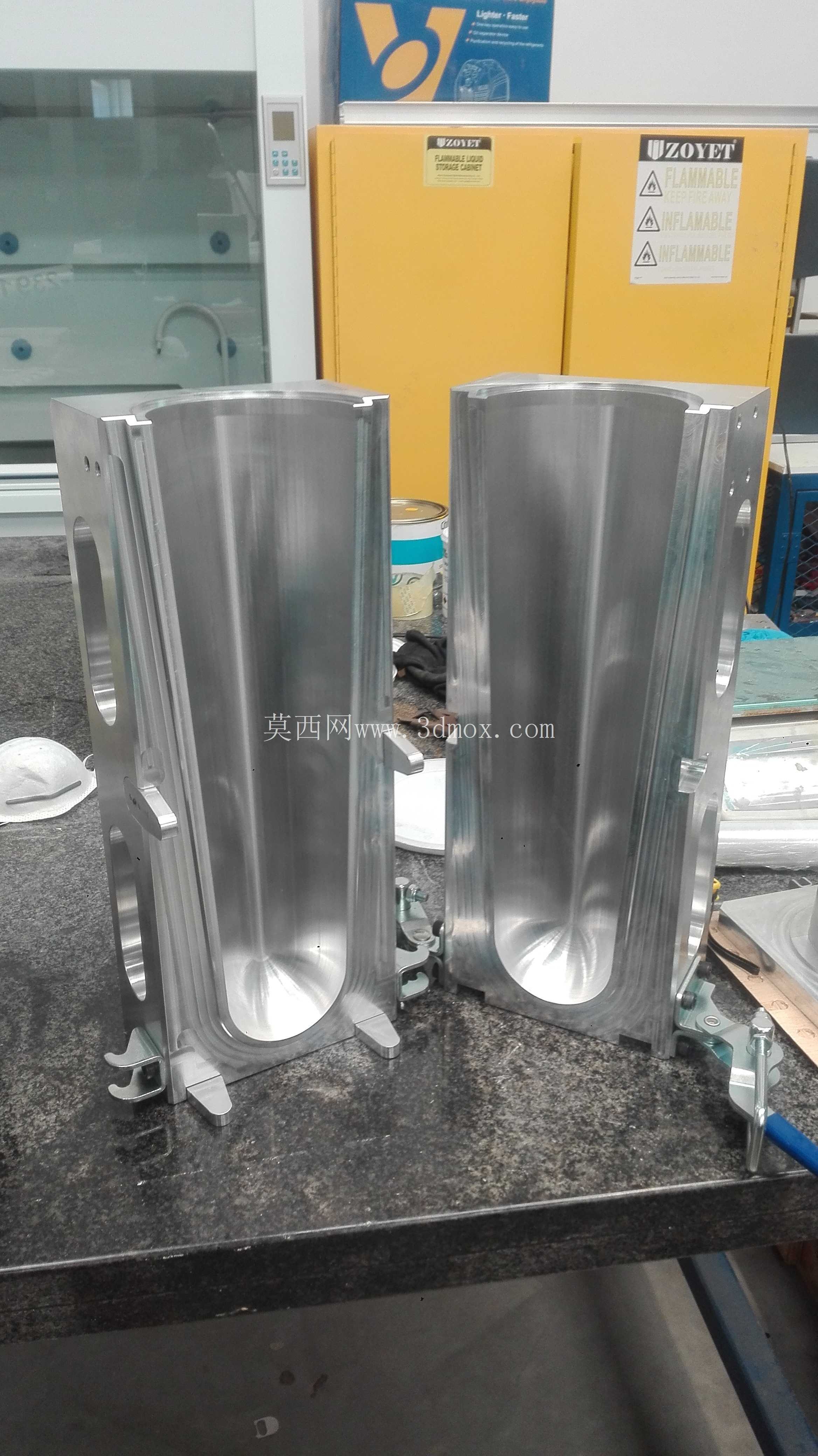

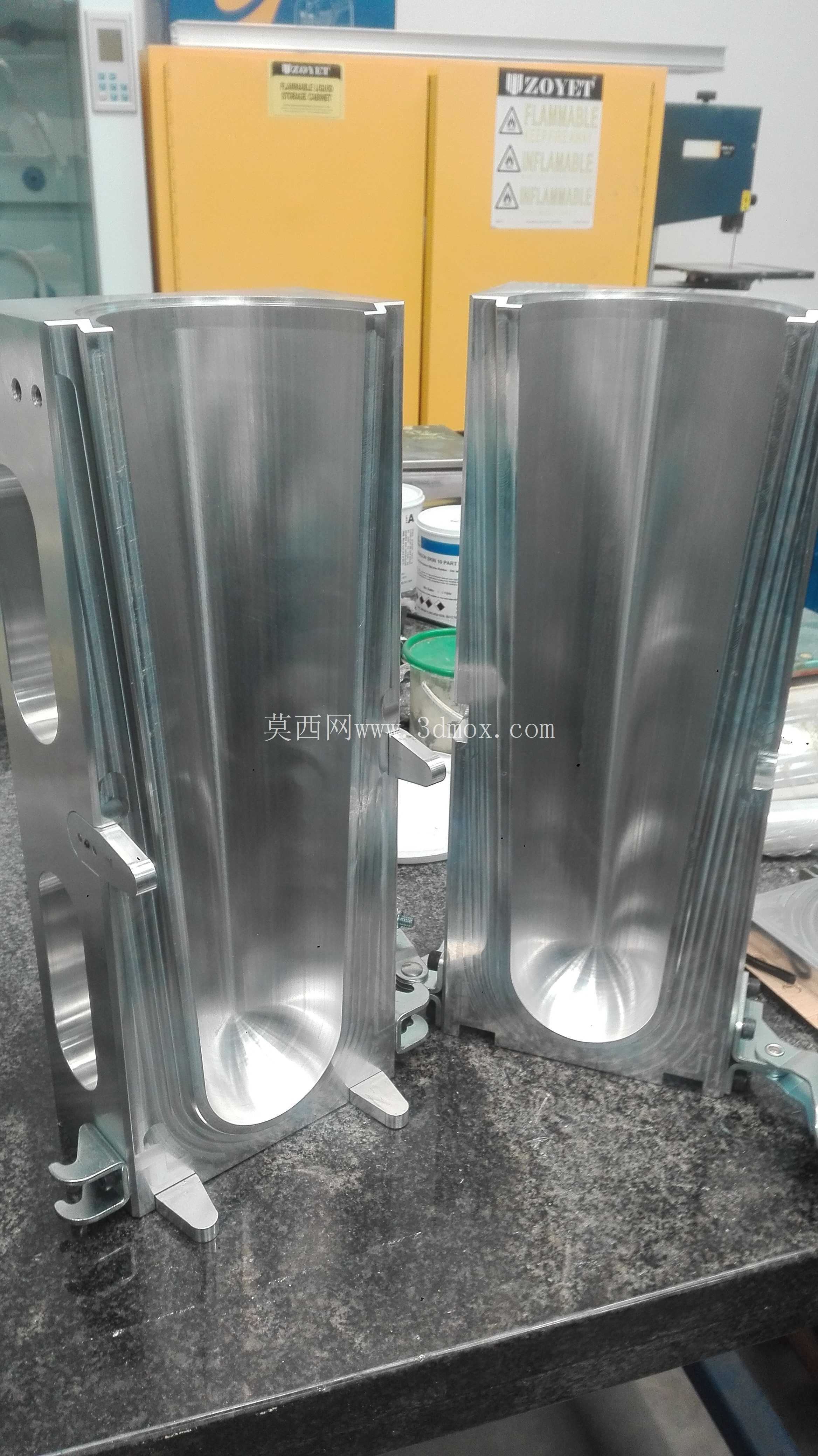

　　针对带销钉的衬里结构，设计时特意在销钉成型位做了1.5度的脱模斜度，避免开模时销钉结构被拉断，同时在对应位置设置了微型顶杆，顶出力均匀分布在每个销钉结构的根部，不会在衬里表面留下明显的顶出痕迹。而GASHEN结构的模腔表面做了镜面抛光处理，成型后的衬里外表面光滑度达到Ra0.8，不需要额外做表面打磨处理即可直接与接受腔硬壳粘接装配。在流道设计上，采用了偏心主浇道搭配环形分浇道的布局，熔融态的复合材料进入模腔时可以沿着模腔壁均匀流动，不会出现局部缺料或者夹带气泡的问题，浇口位置设置在衬里的底端非接触面，后续去除浇口残留时不会影响衬里与皮肤接触的内表面质量。

　　冷却水路的排布沿着模腔曲面等距分布，水路距离模腔壁的距离统一控制在12mm，保证成型过程中模温均匀下降，避免因为冷却速率不一致造成衬里出现内应力变形，影响最终的尺寸精度。从实际生产验证的角度来看，这套模具的成型周期可控制在8分钟每模，成型后的衬里尺寸公差稳定在±0.1mm以内，完全满足康复辅具装配的精度要求，不需要额外做二次整形加工。模具的易损件均采用标准化设计，导套、顶杆、紧固螺栓等零件都可以直接采购标准件替换，日常维护不需要专门定制配件，降低了车间的备件库存压力。在安装适配方面，上下模的装夹槽采用了行业通用的T型槽标准，不需要额外制作转接板即可直接固定在常规液压机的工作台上，模具的整体重量控制在120kg以内，车间常规的手动葫芦即可完成吊装换模，不需要动用大型起重设备，适配中小型康复辅具生产车间的设备条件。针对生产过程中可能出现的排气问题，在模腔的最高点设置了0.02mm深度的排气槽，既可以顺利排出模腔内的空气，又不会让熔融材料溢出形成飞边，有效减少了成型件出现气泡、缺料等缺陷的概率。
