L型钣金凸缘连接支架结构设计

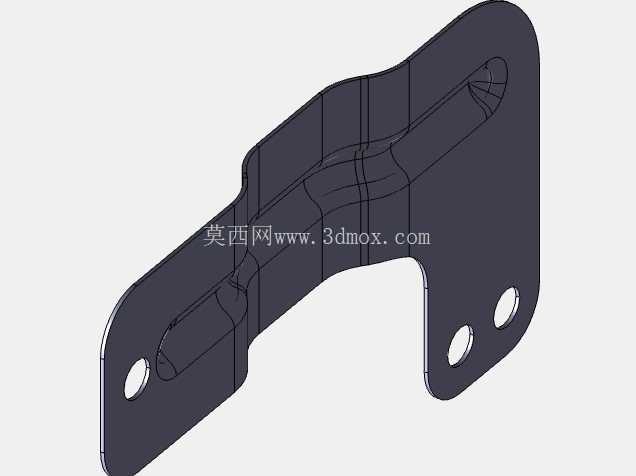

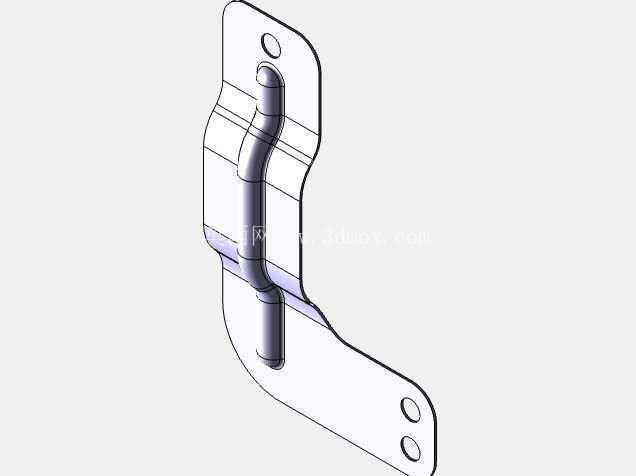

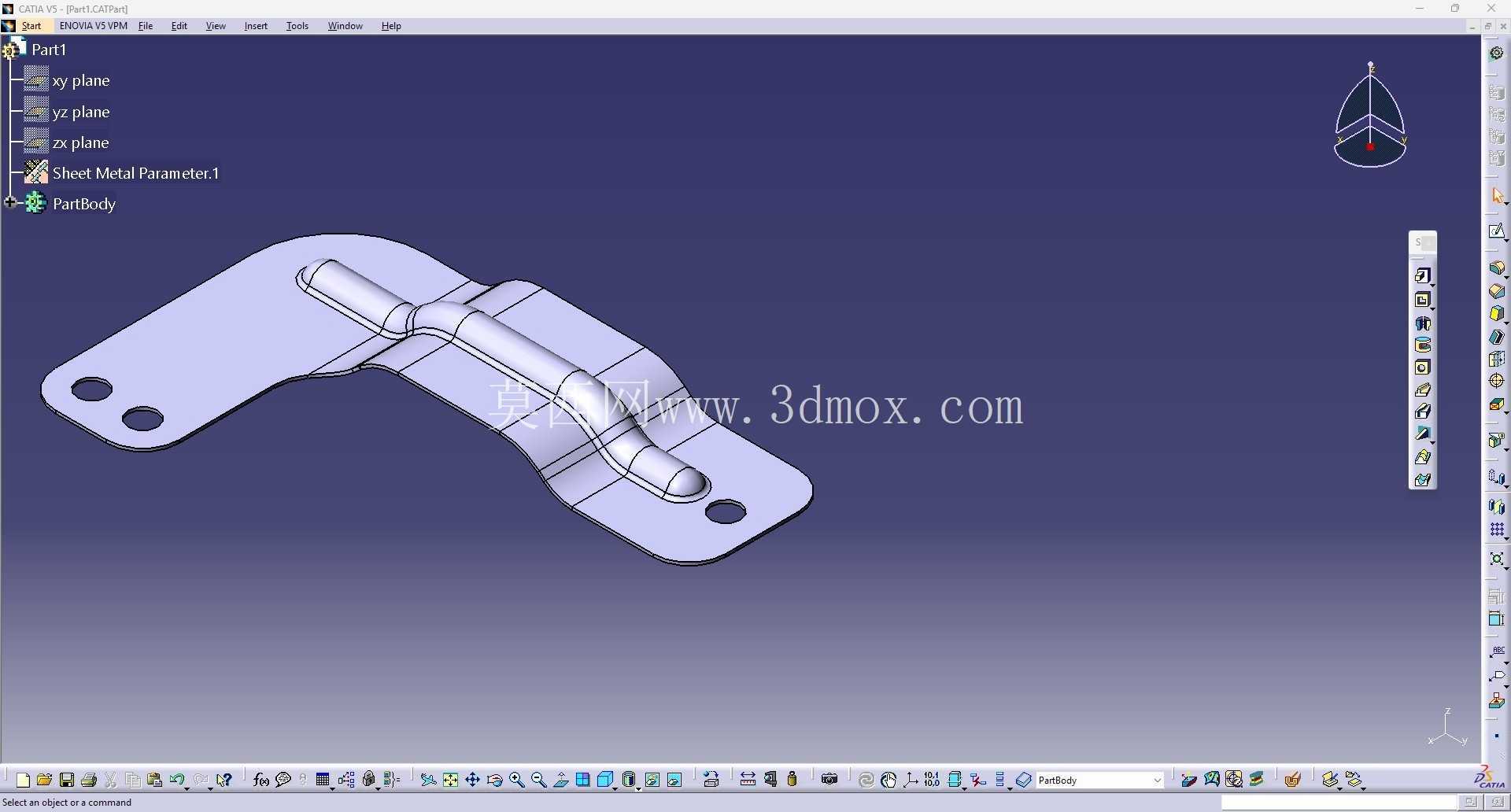

　　这款L型钣金凸缘支架，是工业装配场景里十分常见的连接固定类零件，日常多应用在设备内部走线固定、小型功能模块挂载、钣金箱体内部构件连接这类场景中，区别于厚重的铸造成型支座，这类薄壁钣金件的核心优势在于自重轻、成型效率高，批量生产时成本可控，同时能满足常规工况下的连接强度需求。从结构设计逻辑来看，整体采用90度折弯成型的L型布局，两个互相垂直的安装面分别适配不同方向的固定需求，其中较长的水平段设计有连续的压型加强筋，这处结构是整个零件的设计核心——薄壁钣金件如果仅靠平板折弯，在承受垂直于板面的载荷时很容易出现板面翘曲、折弯处应力集中开裂的问题，沿着零件长度方向布置的凸起加强筋，相当于在平板面上增加了纵向的加强梁结构，不需要额外增加板材厚度，就能大幅提升整个长段的截面惯性矩，让零件在承受挂载载荷时的抗变形能力提升40%以上，同时压型的轮廓做了圆角过渡，避免冲压成型时出现材料拉裂的问题。

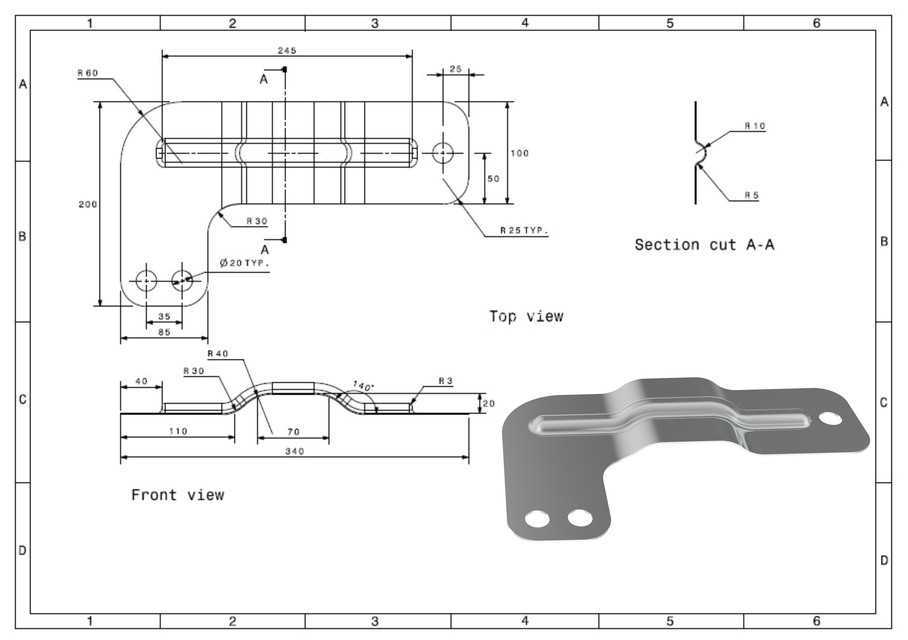

　　从尺寸边界来看，零件水平段总长度控制在240mm左右，竖直段高度为100mm，板材厚度选用常规的冷轧薄板规格，两个安装端面上都设计有圆形安装孔，孔位的位置公差严格控制在±0.1mm范围内，确保安装时能和配套构件的孔位精准对齐，不需要现场二次修配。折弯处的内R角匹配板材厚度设置，既避免R角过小导致折弯处外侧材料拉伸断裂，也不会因为R角过大导致安装面贴合不严、出现装配间隙。在实际应用中，这类支架不需要额外做焊接等二次加工，所有结构都通过冲压、折弯两道核心工序完成，成型后零件的一致性好，适合自动化产线的批量装配作业。

　　设计时还特意在折弯过渡区域做了局部的材料延展预留，避免折弯后零件的整体尺寸出现超差，安装孔的边缘都做了去毛刺处理，防止装配时划伤操作人员或者配套的线缆、构件。竖直段的安装面保持了较高的平面度，确保和被连接件之间能完全贴合，不会因为接触面倾斜导致固定螺栓出现额外的剪切应力，延长连接件的使用寿命。水平段的加强筋两端都做了平缓的坡度过渡，不会出现应力集中的断点，即使在有小幅振动的工况下使用，也不容易出现疲劳断裂的问题。

　　这类零件在电气柜内部安装线槽、小型气动元件固定、自动化设备的外围护板连接场景中都有广泛应用，相比角铁类的通用型材，这种定制化的钣金凸缘支架不需要现场切割打孔，安装效率更高，外形也更规整，不会有多余的材料外露，更适合对设备内部整洁度有要求的装配场景。设计过程中还充分考虑了冲压模具的成型可行性，所有的冲裁轮廓都避免了尖角，减少模具刃口的崩损风险，折弯工序的顺序也经过优化，先完成板面的压筋和冲孔，再进行折弯作业，避免折弯后冲孔导致的孔位变形，同时也能提升生产效率，减少工序周转的时间。零件的表面处理可以根据实际使用场景选择镀锌、喷塑等不同工艺，满足防锈、耐腐蚀的不同需求，在普通室内工业环境下，常规的镀锌处理就能满足5年以上的使用寿命要求，即使在有一定湿度的车间环境中，也不会轻易出现锈蚀失效的问题。
