青铜材质A36规格导轨压块结构设计

　　在中小型卧式加工中心、数控车床的直线导轨副安装场景中，这类青铜材质的导向压块是承担滑动面耐磨、间隙补偿功能的核心小构件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，实际在设备长期运行中，这类压块的结构合理性直接影响导轨副的运行精度保持性。从实际装配逻辑来看，这类压块安装在导轨副的侧向安装槽内，主体采用锡青铜材质，与A36钢质基体做嵌入式结合，青铜面直接与导轨的淬硬滑动面接触，利用青铜材质本身的减摩特性，避免钢对钢硬摩擦出现的导轨面拉伤问题，同时嵌入式的钢基体结构可以保证压块整体的结构强度，避免纯青铜构件在长期压紧力作用下出现蠕变变形。

　　设计这类构件的时候，首先要明确安装边界：压块的整体长度需要匹配导轨安装座的槽宽，两端的沉头安装孔中心距要严格对应安装座上的螺纹孔位置，沉孔深度要保证内六角螺栓安装后头部完全埋入压块表面，不会突出到滑动接触面一侧造成运动干涉。压块与导轨接触的工作面需要做0.02毫米的预凸起量，在螺栓锁紧后这个凸起量会产生微量弹性变形，刚好形成均匀的面接触压力，避免局部压强过大造成的异常磨损。很多新手设计时会把接触面做成完全平面，实际锁紧后因为压块的受力变形，接触面会出现中间凹两边翘的情况，实际接触面积不足设计值的30%，短时间运行就会出现局部磨损超差，导轨间隙快速变大的问题。

　　从功能特性来看，这类压块除了承担滑动导向的耐磨面作用，还兼具导轨侧向间隙调整的功能，通过调整安装螺栓的锁紧力矩，可以微调压块对导轨侧面的压紧力，补偿导轨长期运行后的磨损量，不需要额外增加调整垫片结构，能大幅降低设备后期维护的复杂度。青铜材质的选择上一般选用ZCuSn6Zn6Pb3锡青铜，这种材质的嵌藏性好，即使润滑条件暂时不良，也不会出现严重的咬合拉伤，嵌入的钢基体采用A36热轧钢板加工，和青铜部分通过精密铸造结合为一体，结合面做燕尾槽结构防止长期受力后两种材质出现分离脱落。在外形尺寸设计上，压块的厚度方向要预留0.5毫米的修磨余量，装配时可以通过配磨接触面来精确调整导轨副的预紧力，宽度方向要比安装槽小0.1到0.15毫米，保证压块在槽内有足够的调整空间，不会因为加工误差出现装不进去的情况。两端的安装孔要做倒角处理，避免螺栓穿入时刮伤螺纹，青铜接触面上要开交叉的润滑油槽，油槽深度控制在0.3毫米，宽度1毫米，油槽两端不能开通到压块边缘，避免润滑脂在运行过程中被快速挤出，延长润滑维护周期。

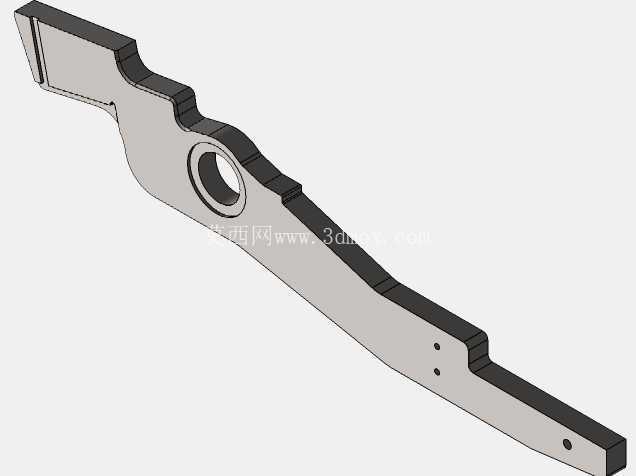

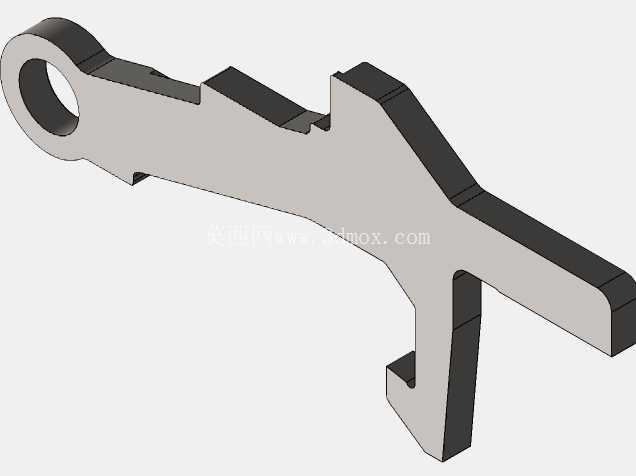

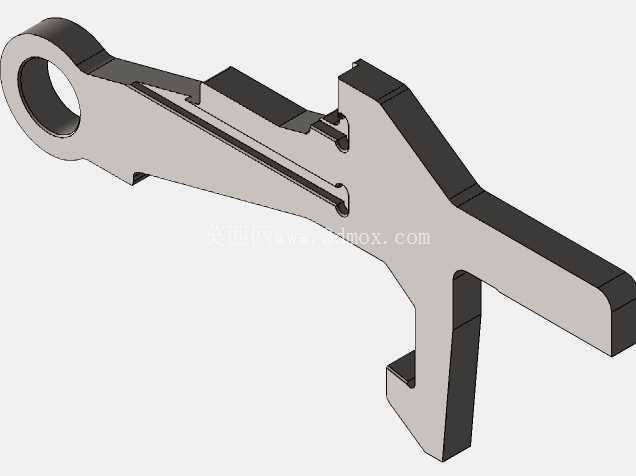

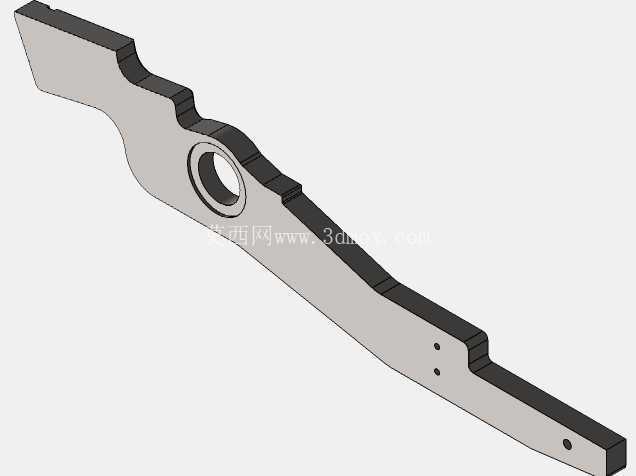

　　实际应用中，这类压块不仅用在金属切削机床的导轨副上，在自动化输送线的滑动导向机构、压铸机的合模导向部位、压力机的滑块导向结构中都有大量应用，不同应用场景下的尺寸会有变化，但核心的钢铜复合结构、预接触变形设计、润滑槽布局的逻辑是通用的。做三维建模的时候，要特别注意两种材质结合面的结构表达，不能简单做成两个零件的平面贴合，要把燕尾嵌合结构、铸造圆角、安装孔的沉头深度、油槽的走向都准确建模，这些细节直接决定了后续加工出来的零件能不能满足实际使用要求。很多建模人员只做外形的大致轮廓，忽略了这些工艺细节，输出的图纸拿到车间加工时，工人需要自行补全结构，很容易出现加工错误，造成零件报废。另外在建模时要考虑装配的干涉检查，把压块装入安装槽后，要模拟螺栓锁紧的状态，检查压块变形后是否会和相邻的运动部件发生刮碰，特别是油槽的位置不能和导轨上的其他安装孔正对，避免润滑脂从安装孔泄漏。这类小构件虽然结构不复杂，但在整机里的用量很大，一台普通的立式加工中心会用到20到30个这类导向压块，每一个压块的安装精度都会影响整机的运动精度，所以在设计时不能因为零件小就忽略细节要求，从材质结合结构到安装尺寸公差，每一个参数都要结合实际使用场景反复校核。
