工业级二级传动齿轮箱三维设计作品

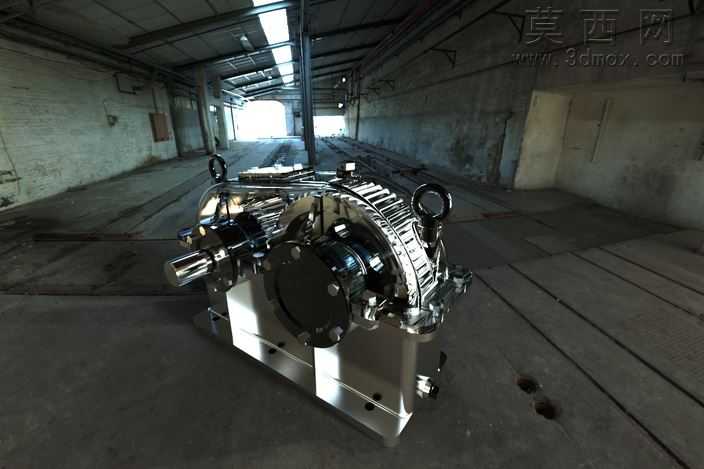

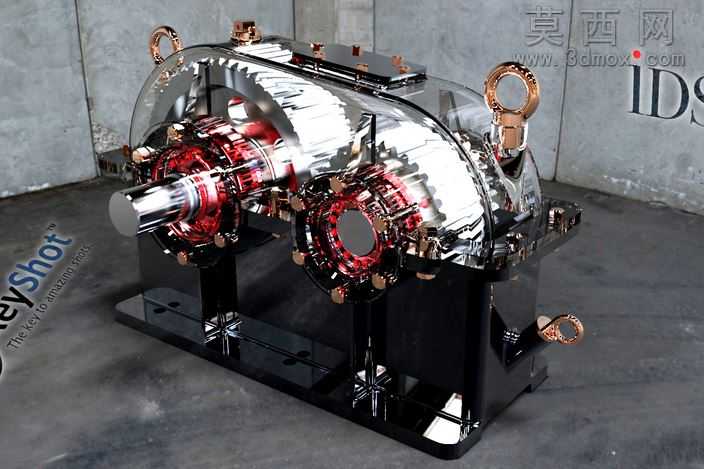

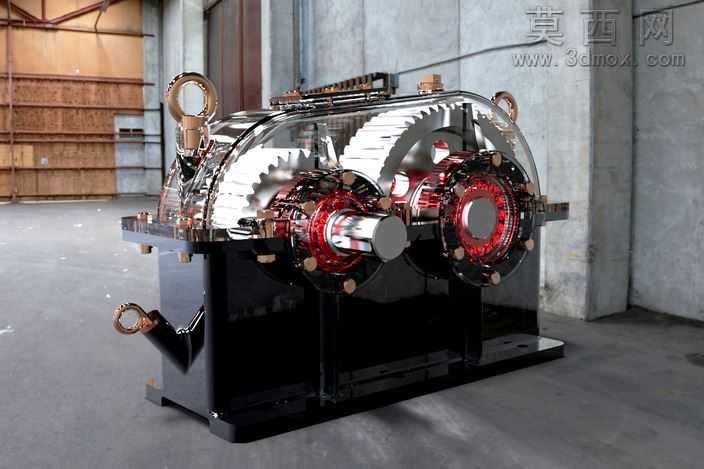

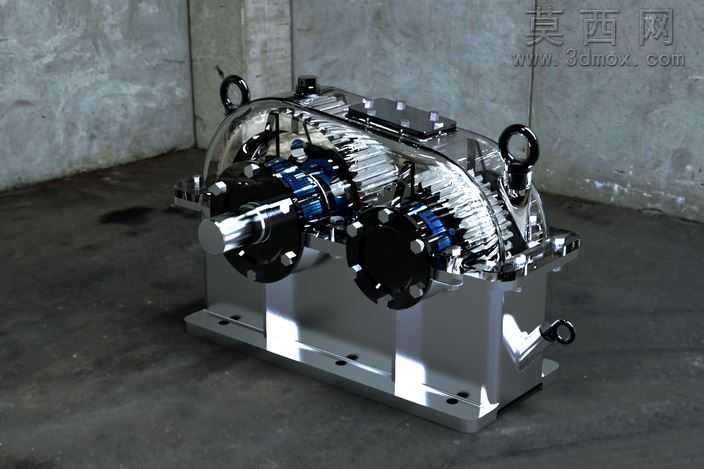

本作品为二级传动齿轮箱的三维设计成果，建模阶段严格遵循机械设计规范，对齿轮箱的各个组成部件进行了精准的参数化构建。首先从传动核心的齿轮组入手，依据传动比要求计算各级齿轮的模数、齿数、齿宽等核心参数，通过三维建模软件的特征建模功能，完成渐开线齿形的精确绘制，保证齿轮啮合的理论精度，同时对齿轮轴、轴承安装位、键槽等传动连接结构进行细节还原，确保各部件装配关系完全符合实际机械装配逻辑。箱体部分采用剖视可视化的设计呈现，建模时区分了上箱盖与下箱体的分体结构，还原了箱体上的吊装吊耳、观察孔盖板、连接螺栓孔、油位检测位、定位销孔等附属结构，所有安装孔位的位置、尺寸均与内部传动部件的安装需求一一对应，保证整体结构的合理性。渲染阶段采用了差异化的材质表现方案，箱体外壳使用高反光镀铬金属材质，搭配黑色哑光的安装底座，突出设备的工业金属质感；内部传动齿轮组采用亮红色金属漆面材质，与银色的传动轴、铜色的紧固件、吊环形成鲜明的视觉区分，既清晰展现了内部传动结构的布局，也提升了整体渲染的视觉表现力。材质参数调整阶段，针对金属材质的反光度、粗糙度、环境反射强度进行反复调试，让镀铬箱体的镜面反射效果、红色齿轮的半光泽金属质感、铜质吊环的暖调金属色泽都得到准确呈现，同时添加了柔和的环境光影，让箱体表面的光影过渡自然，结构棱角处的高光清晰，强化了模型的立体感与真实感。设计思路上，该齿轮箱采用二级圆柱齿轮传动布局，可实现稳定的减速增扭效果，输入端与输出端的轴伸位置、轴承选型匹配、箱体的加强筋结构都经过合理性验证，既满足传动工况下的结构强度要求，也兼顾了设备装配、日常维护的操作便利性，整体模型完整还原了工业齿轮箱的结构特征与设计细节，可用于机械结构教学、传动方案演示、产品外观展示等多个场景。
