仿人机器人关节执行器结构设计

　　这款关节执行器主要面向仿人机器人的肢体关节驱动场景，可适配髋、膝、肩、肘等多类需要大扭矩输出、紧凑安装空间的关节位置，替代传统分体式电机加减速器的堆叠结构，解决仿人机器人关节部位空间局促、走线困难、重量冗余的常见痛点。在实际应用中，这类集成式执行器直接作为机器人关节的核心动力单元，承担关节转动的动力输出、位置保持、负载承载功能，不需要额外设计复杂的转接安装支架，能够大幅缩减机器人肢体的结构体积，提升整机的动作灵活性与负载自重比。

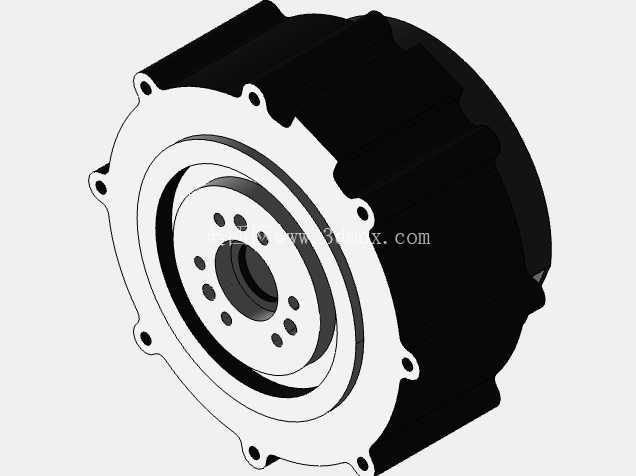

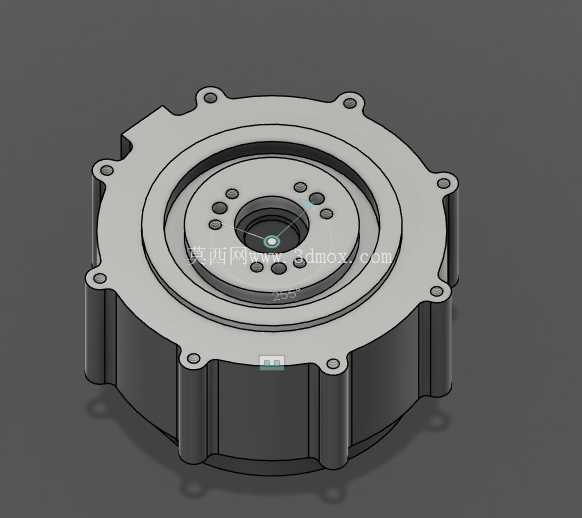

　　从结构特性来看，该执行器采用盘式集成布局，将驱动单元、减速传动单元、输出法兰整合为同轴圆柱结构，外圈法兰均匀布置安装孔位，可直接与机器人的肢体结构件通过螺栓刚性连接，输出端的内圈孔位用于连接负载侧的摆臂结构，传动路径沿轴向直线布置，没有偏置的传动结构，能够有效降低关节转动时的偏载力矩，提升传动平稳性。外壳采用带径向加强筋的圆柱结构，周向均匀分布的凸起筋条既可以提升壳体的结构强度，抵抗传动过程中产生的径向张力，也能增大壳体的散热面积，帮助内部驱动与传动部件在持续工作时散出热量，避免长时间高负载运行出现过热问题。设计过程中优先考虑了安装边界的适配性，整体外轮廓为规则圆柱形态，最大外径控制在适配成人肢体比例的尺寸范围内，轴向厚度经过压缩，不会在关节处形成突出的结构干涉，安装孔位采用节圆均匀分布的设计，既可以适配标准的连接件规格，也能保证连接受力均匀，避免单个螺栓承受过大的剪切力。输出端的中心定位孔与端面销孔配合，能够保证输出端与负载摆臂的同轴度，减少传动过程中的回差与晃动，提升关节的位置控制精度。

　　在实际选型适配时，这类执行器可以根据不同关节的负载需求匹配对应的传动比，不需要更改外部安装尺寸，就能实现不同扭矩等级的动力输出，同一款安装接口可以覆盖从肢体末端小负载关节到躯干附近大负载关节的使用需求，减少机器人整机的零件种类，降低后续维护的备件成本。结构设计上充分考虑了走线需求，中心通孔可以穿过电源线、编码器信号线等线缆，避免关节转动过程中线缆出现反复弯折磨损的问题，同时将线缆隐藏在关节内部，也能让机器人的外观更加简洁，避免外部走线勾挂外部物体造成故障。壳体的连接缝采用端面密封结构，能够阻挡日常使用环境中的灰尘、飞溅液体进入内部，提升执行器在不同使用场景下的可靠性，不需要额外加装防护外壳就能满足常规室内使用的防护要求。

　　传动部分的支撑结构采用跨距布置的轴承组，能够同时承受径向负载与轴向倾覆力矩，满足仿人机器人行走、摆臂过程中关节受到的多方向复合负载需求，避免单点支撑容易出现的轴系偏摆问题，延长传动部件的使用寿命。在装配逻辑上，整个执行器采用分层堆叠的装配方式，从后端盖到壳体、传动组件、输出法兰依次沿轴向装配，连接螺栓沿周向均匀锁紧，装配过程不需要复杂的专用工装，后续维护拆解时可以沿轴向依次拆分部件，方便更换内部易损件，不需要将整个执行器从机器人肢体上完全拆下就能完成部分维护操作，大幅降低后期运维的难度。
