带冲压加强筋的钣金箱体结构设计

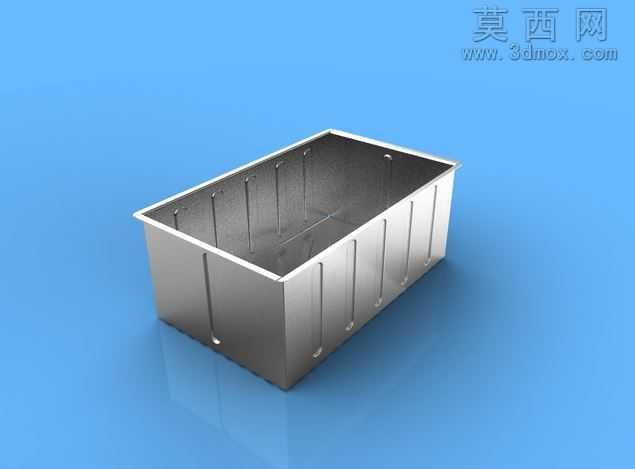

该作品为一款采用冲压工艺成型的金属钣金箱体三维模型，建模阶段严格遵循钣金加工的工艺逻辑开展设计，首先确定箱体的整体长宽高比例，以满足常规盛放、安装类场景的空间需求，箱体采用一体式折弯成型的基础结构，侧壁与底部通过钣金折弯工艺自然衔接，减少额外拼接带来的结构强度损耗。为提升薄壁钣金箱体的整体抗变形能力，设计人员在箱体的四个外侧壁均匀排布了冲压成型的竖向加强筋，加强筋采用圆弧过渡的凸起结构，在不额外增加板材厚度、不提升材料成本的前提下，有效提升了侧壁的抗弯折、抗形变性能，避免薄壁箱体在承重或受外力挤压时出现侧壁凹陷、变形的问题。箱体的边角位置做了特殊的圆角过渡设计，该结构充分考虑了后续焊接加工的工艺需求，能够让角焊作业时焊缝可以均匀、顺畅地填充到边角位置，既降低了焊接作业的操作难度，也能有效避免尖角位置出现焊接应力集中、焊缝开裂的问题，提升成品箱体的结构稳定性与使用寿命。材质渲染阶段，模型赋予了哑光不锈钢金属材质，还原了真实钣金件经过冲压、折弯后的金属质感，表面设置了细微的拉丝纹理效果，搭配柔和的环境光影，清晰呈现出加强筋的凹凸结构、边角的过渡弧度以及箱体整体的轮廓形态，能够直观展示成品加工后的视觉效果。整个建模过程兼顾了结构强度、加工工艺性与外观规整性，所有结构特征均匹配常规钣金冲压、折弯、焊接的加工能力，无需特殊定制工装即可完成量产加工，可直接用于钣金加工的结构参考、教学演示或同类型产品的设计迭代，模型的结构细节完整，加强筋的排布间距、边角的圆角尺寸、板材的厚度参数均按照实际加工的合理比例设置，能够直接导出工程图用于生产指导。
