WS2812C贴片LED封装压铸模具结构

　　这套模具针对小尺寸贴片式发光二极管的封装基座成型需求开发，核心服务于消费电子、智能照明、显示面板领域的SMD类LED封装生产环节，对应2020规格的WS2812C内置IC型全彩LED的塑封基座压铸成型工序。在实际量产场景中，这类模具会安装在高速精密压铸机台，配合高温熔融的封装树脂材料，完成单批次多腔位的基座成型，成型后的基座会进入后续的固晶、焊线、点胶封装工序，最终成为可直接SMT贴装的LED灯珠，广泛应用在灯带、像素屏、智能穿戴设备的指示灯、消费电子的氛围灯光组中。

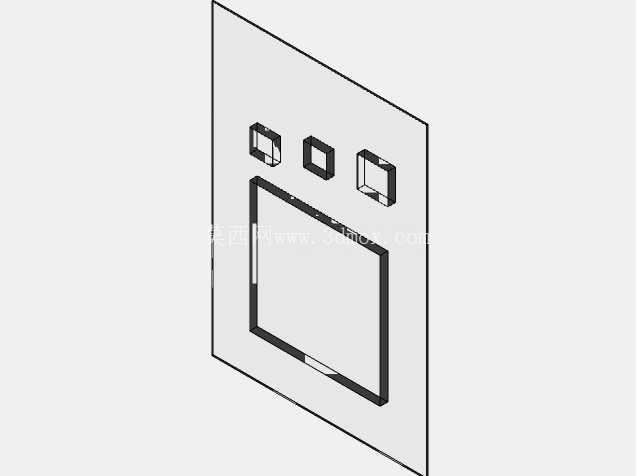

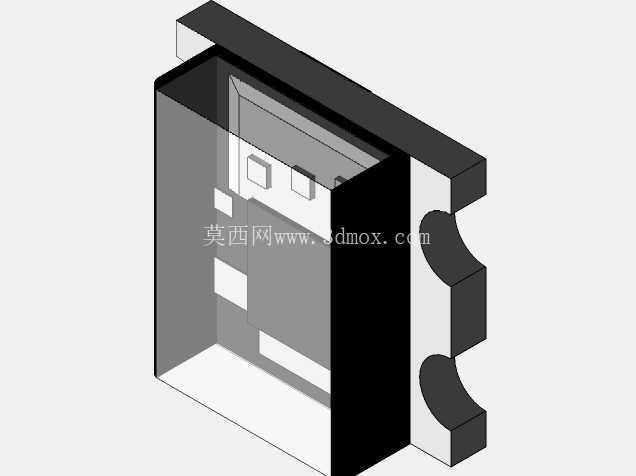

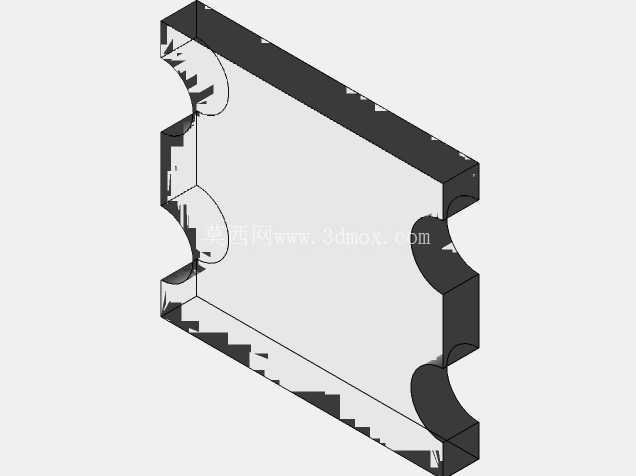

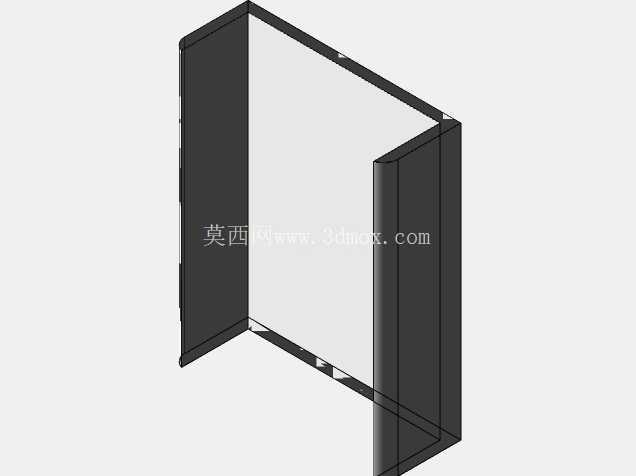

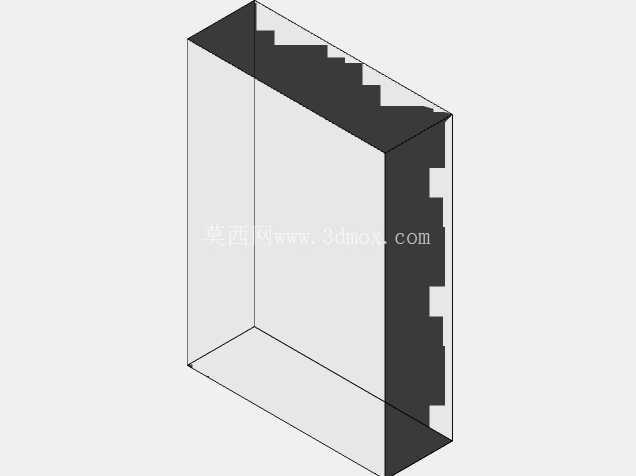

　　从结构设计来看，这套模具采用模仁内嵌式布局，模腔的成型区域严格对应2020封装的外形边界，长宽尺寸控制在2.0mm×2.0mm的公差范围内，模腔侧壁预留了0.02mm的脱模斜度，避免成型件顶出时出现侧壁刮伤、形变问题。模具的侧边设置了对称的弧形定位槽，这部分结构是为了匹配压铸机台的装夹定位柱，安装时可以快速完成模仁与机台的同轴对位，减少装夹调校的时间，同时在合模过程中，弧形定位结构可以承受合模时的侧向剪切力，避免模仁偏移导致的成型件壁厚不均问题。模具的流道设计采用侧浇口进胶方式，进胶点设置在模腔的非功能侧边，成型后浇口残留位置不会影响后续LED灯珠的贴装平面度，也不会遮挡灯珠的出光区域。

　　在排气设计上，模腔的末端设置了深度0.008mm的微细排气槽，既可以保证压铸时型腔内的空气顺利排出，避免成型件出现缺胶、气泡缺陷，又不会让熔融的封装树脂溢出形成飞边，减少后续去飞边的工序成本。模具的顶出结构采用均匀分布的扁顶针，顶针位置对应成型件的非外观、非装配区域，顶出行程经过精确计算，顶出时成型件受力均匀，不会出现顶白、顶穿的问题，同时顶针与模仁的配合间隙控制在0.003mm以内，防止树脂窜入顶针缝隙造成顶针卡滞。

　　考虑到封装树脂在成型时需要快速冷却定型，模仁内部在距离成型面3mm的位置布置了循环冷却水路，水路直径4mm，进出水口设置在模具的非操作侧，冷却水流速可以根据成型周期调整，保证模腔各区域温度差控制在±3℃以内，避免成型件因冷却不均出现收缩形变，影响后续的固晶精度。这套模具的成型面粗糙度达到Ra0.8，成型后的基座表面光滑无凹痕，不需要额外的表面抛光处理就可以进入下一道工序，模仁部分采用进口热作模具钢制作，经过真空淬火处理后硬度达到HRC52-56，可以承受长时间高温高压的压铸工况，量产寿命可达百万模次以上。在安装边界上，这套模具的模架采用标准1515规格模座，可以直接适配市面上多数15吨级的精密卧式压铸机，不需要额外定制转接板，模具的总厚度控制在120mm，开模行程预留80mm的安全距离，满足自动取件机械手的操作空间需求，适配自动化量产线的生产节拍。日常生产维护时，只需要定期清理模腔表面的残留树脂、检查排气槽是否堵塞、给顶针涂抹高温润滑脂即可，不需要复杂的拆解维护，大幅降低产线的运维成本。
