微雪ESP32-S3无标头核心控制板结构

做嵌入式硬件集成的结构设计时，这类不带排针的超小型核心板往往是空间受限项目里的首选，很多做便携传感节点、小型智能外设、桌面级微型控制装置的工程师，都会优先选用这类板型来做整机集成，毕竟它的板载资源足够支撑常规的无线通讯、外设驱动需求，同时板体尺寸控制得非常紧凑，不会占用过多的壳体内部空间。

从结构设计的角度看，这款核心板采用了邮票孔半孔焊盘设计，板边的所有IO接口都做了沉金半孔处理，既可以直接通过SMT贴片焊接到底板上，也可以根据项目需求自行焊接排针排母做插接式安装，两种安装方式的兼容性给结构设计留足了调整空间。板体的基材采用常规FR-4环氧玻纤板，板厚控制在1.6mm标准厚度，所有板载元件都采用表贴工艺焊接，没有任何直插元件突出板体背面，背面完全平整，在做壳体内部安装位设计时，可以直接将板体贴装在定位柱上，不需要额外预留元件避让空间，能进一步压缩整机的厚度尺寸。

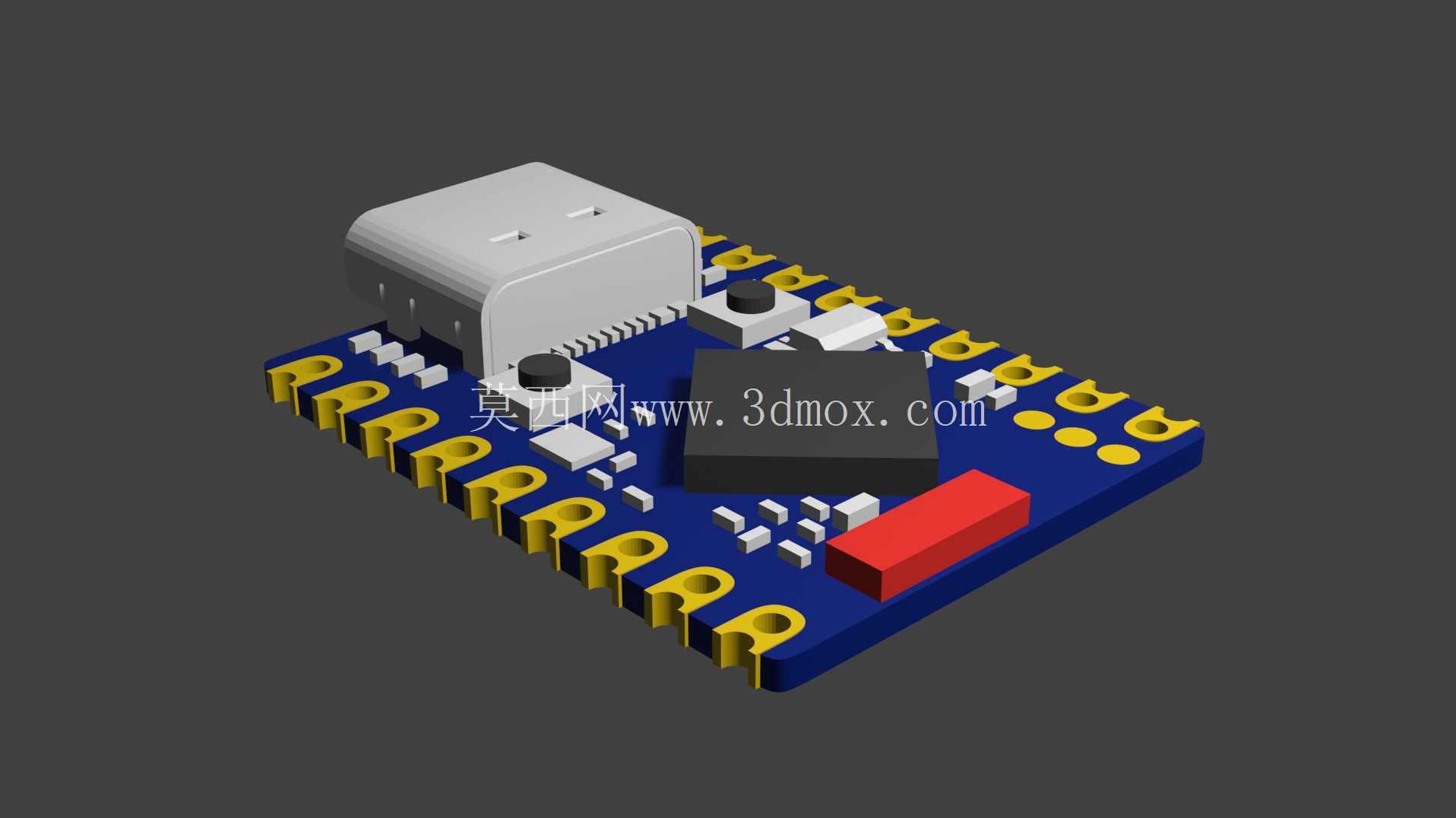

板载元件的布局也经过了细致的排布考量，Type-C接口布置在板体短边的一端，接口端面与板边齐平，做壳体开口设计时只需要在对应侧壁开出与接口轮廓匹配的方孔即可，不需要额外做接口避让的沉台，接口的金属外壳直接与板上的接地铜箔连接，既可以起到静电泄放的作用，也能在插拔数据线时提供足够的结构强度，避免多次插拔后接口开焊脱落。核心主控芯片布置在板体中心位置，周边的去耦电容、阻容元件都紧贴芯片引脚布置，既缩短了高频信号的走线长度，也让板上的重量分布更均匀，在做跌落仿真时不会出现局部重量集中导致的板体变形问题。板载的复位按键、用户按键都布置在Type-C接口同侧，按键高度略高于板上其他元件，做壳体设计时可以对应位置设置轻触凸点，不需要额外加长按键柄就能实现外部按压操作。

电源部分的电路做了独立的区域划分，低压差稳压器布置在板体侧边，对应的电源指示LED也靠近稳压器布置，在做整机装配时可以将LED位置对准壳体上的指示灯孔，方便调试时观察供电状态。板边的邮票孔焊盘间距采用标准2.54mm排针间距设计，即使后期需要手工焊接排针，也能直接使用常规规格的排针配件，不需要定制特殊间距的接插件，对于小批量试制的项目来说能大幅降低配件采购的周期和成本。

在实际项目应用中，这类核心板常被集成到小型物联网终端里，比如室内环境监测传感器、智能门锁的主控单元、小型桌面机器人的控制核心、无线数据传输节点等场景，因为板载已经集成了ESP32-S3主控的所有必要外围电路，包括射频匹配电路、电源滤波电路、下载电路，硬件工程师不需要再重复设计主控最小系统部分，只需要根据项目需求设计对应的外设底板即可，能大幅缩短硬件开发的周期。结构设计端只需要根据核心板的安装尺寸，在底板上预留对应的贴片焊盘位置或者排针安装位，同时在壳体上预留Type-C接口的操作空间、按键的按压空间、天线区域的净空区域即可，这里需要注意的是板载的2.4G天线区域布置在板体远离Type-C接口的一端，做壳体设计时这个区域不能有金属遮挡，也不要紧贴金属壳体壁面，否则会影响无线信号的收发强度，最好在天线对应的壳体位置采用塑料材质，预留至少1mm的净空距离，保证射频性能不受结构件影响。

从安装边界来看，这款核心板的整体外形为矩形，四个角都做了圆角处理，避免板边尖角在装配时划伤线材或者绝缘层，板上没有设置额外的安装定位孔，因为采用邮票孔贴片安装时，焊接后的焊盘本身就足够提供固定强度，如果需要做螺丝固定的结构，可以在底板上对应核心板四角的位置设置塑料定位柱，将核心板卡在定位柱之间，或者在核心板周边设置限位筋，不需要在核心板上额外开孔，避免破坏板上的走线。板体正面的最高元件是Type-C接口，高度约3.5mm，其他表贴元件的高度都不超过2mm，所以壳体内部在板体正面只需要预留4mm的高度空间就可以满足所有元件的避让需求，背面因为没有突出元件，只需要预留0.5mm的绝缘间隙即可，整体的安装空间需求非常小，适合对体积要求严苛的便携类、穿戴类智能硬件项目使用。

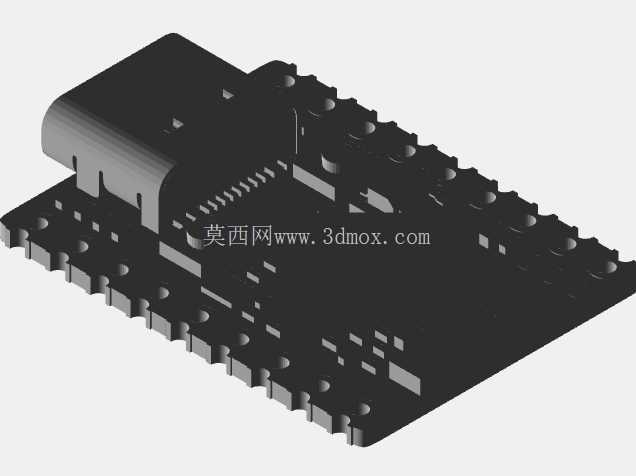

在做三维建模时，需要准确还原每个元件的实际高度和轮廓位置，尤其是Type-C接口的开口尺寸、按键的位置和高度、邮票孔焊盘的位置和尺寸，这些尺寸直接关系到后续壳体设计、底板设计的装配精度，如果模型尺寸出现偏差，很容易出现装配时接口错位、按键按不到、焊盘对不上的问题。建模时可以先根据板体的实际尺寸绘制PCB板的轮廓，确定四个角的圆角半径，再依次定位每个板载元件的坐标，按照元件的实际规格尺寸绘制对应的三维模型，注意区分不同元件的材质属性，比如接口的金属部分、塑料部分，按键的键帽部分，板体的基材部分，这样在做整机装配干涉检查时，能更准确地判断各个部件之间是否存在碰撞或者间隙不足的问题。
