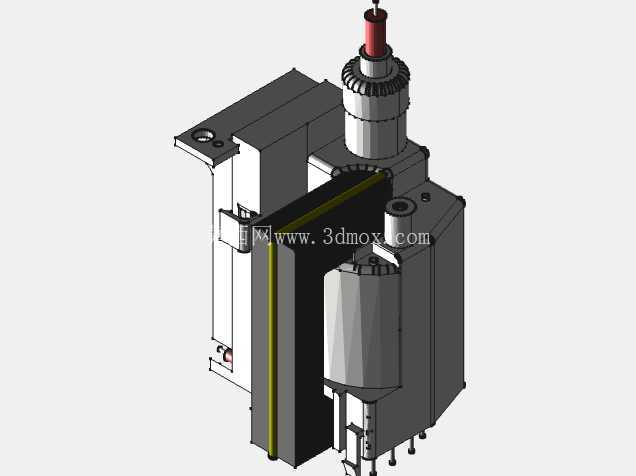

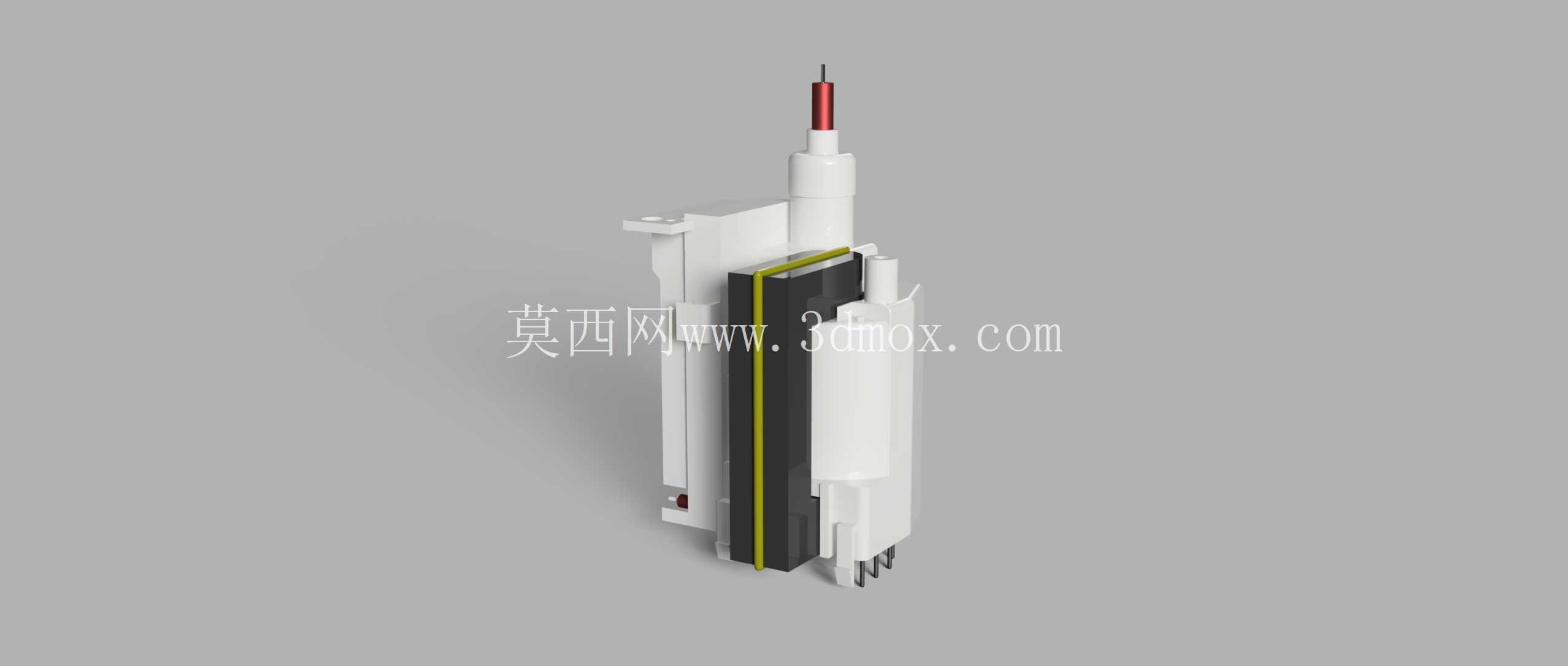

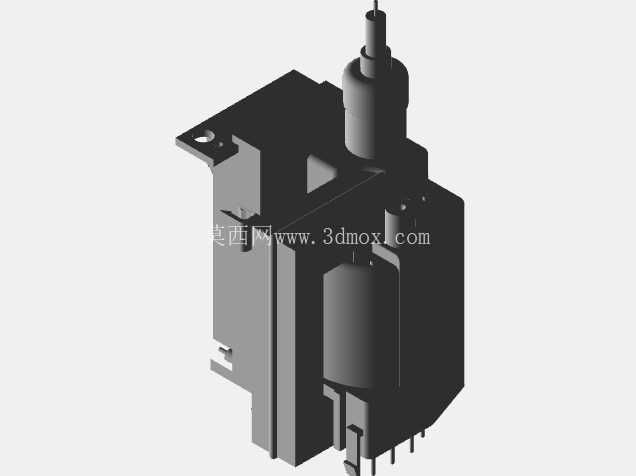

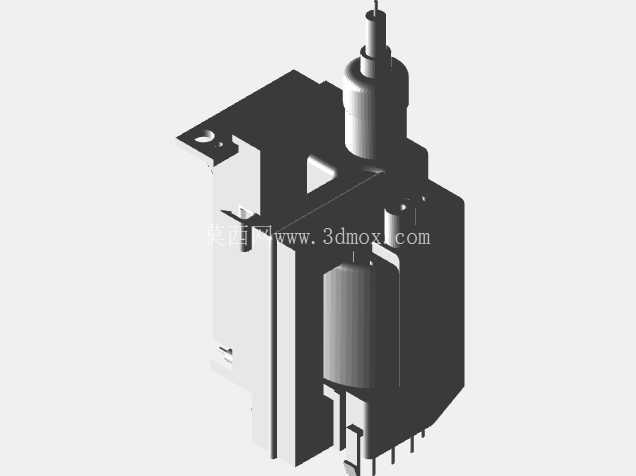

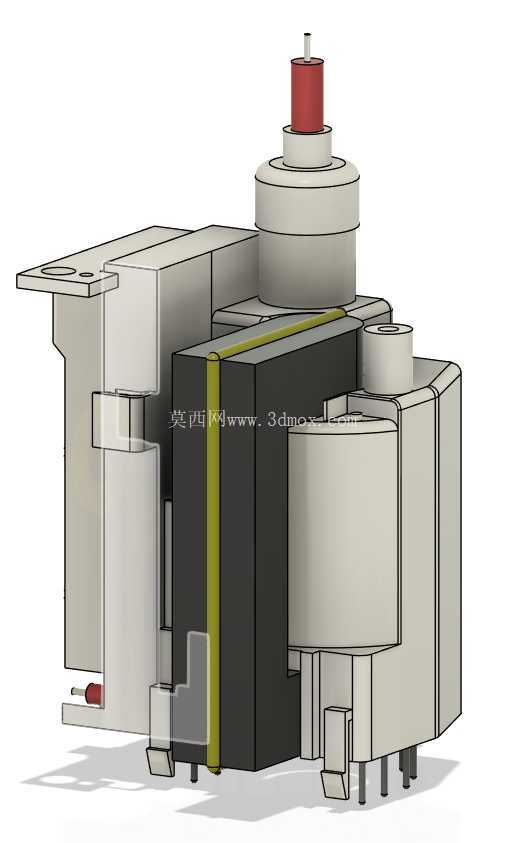

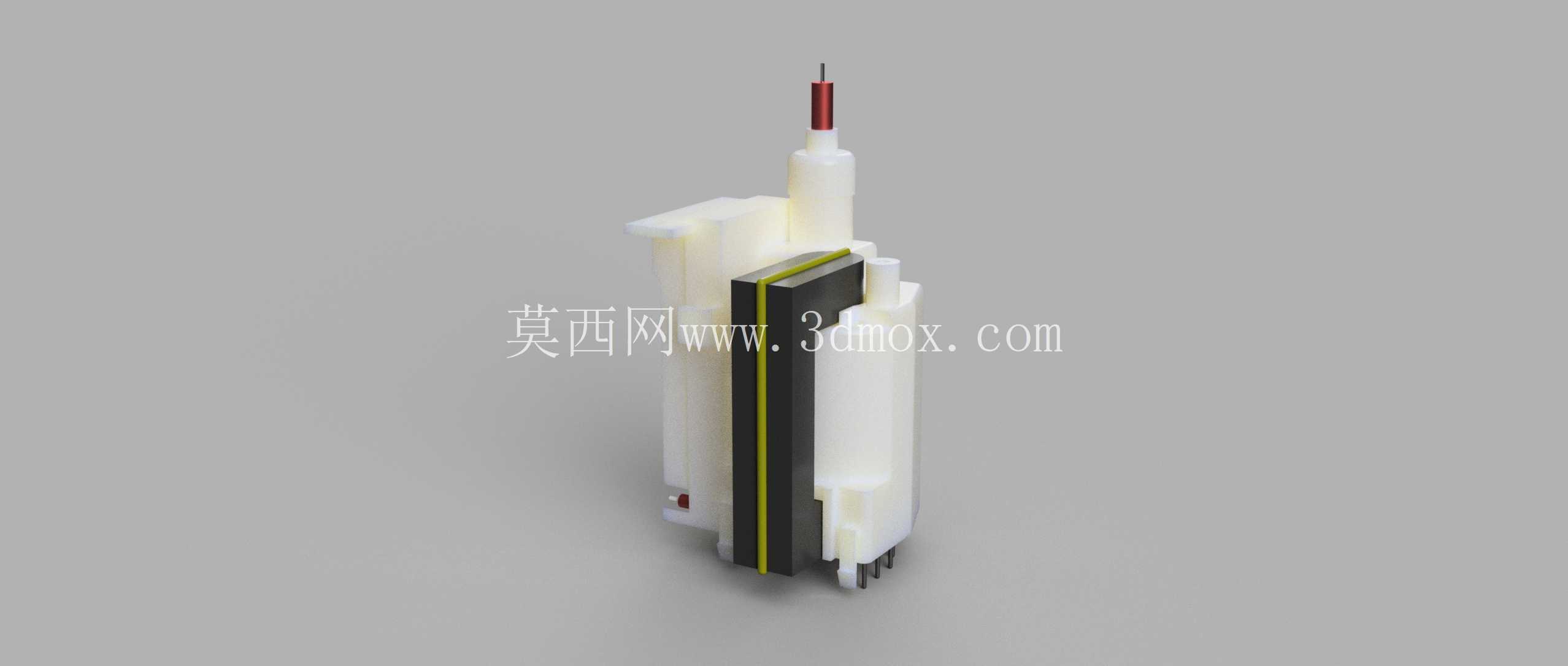

老式CRT电视反激式高压变压器结构

　　在老式显像管电视的电路架构中，这类反激高压变压器是核心的升压供电器件，日常维修行业里也常被从业者叫做高压包，承担着将行扫描电路输出的低压脉冲转换为显像管阳极所需万伏级高压的核心作用，同时还会为显像管的聚焦极、加速极提供匹配的工作电压，是CRT显示设备能够正常点亮、形成稳定光栅的关键电磁部件。从结构设计来看，该器件采用磁芯耦合的反激拓扑结构，磁路部分选用高导磁率的铁氧体磁芯，配合分层绕制的绕组结构实现高低压绕组间的电气隔离，绕组排布上会将低压初级绕组靠近磁芯内侧，高压次级绕组采用分段分层绕制的方式，有效降低绕组间的分布电容，避免高压工作状态下出现匝间击穿、绝缘失效的问题。

　　高压输出端设置了凸起的绝缘接线柱，采用耐高压的绝缘材料包裹，防止高压端与周边金属部件出现拉弧放电现象，接线柱的直径与伸出长度经过匹配设计，能够满足常规高压引线的套接固定需求，同时保证足够的爬电距离，符合高压器件的绝缘安全要求。器件侧边设置了金属安装支架，支架上预留了两个定位安装孔，孔位间距与老式CRT电视主板上的安装柱位置完全匹配，安装时只需将支架对准主板固定柱，通过螺丝即可完成器件的牢固固定，安装后器件主体与主板板面保持足够的安全间隙，避免高压部分与主板上的低压线路出现放电干扰。

　　器件底部伸出的插针采用标准间距排布，能够直接插入主板对应的焊接孔位，插针的粗细与长度适配常规波峰焊的工艺要求，焊接后能够实现绕组与外围电路的可靠电气连接，插针排布顺序对应绕组的不同引脚定义，分别连接初级供电端、反馈取样端、高压整流端以及各中压输出端，在电路工作时，当初级绕组的开关管截止时，磁芯中存储的能量会通过次级绕组释放，经过内置的高压整流硅堆整流后输出直流高压，为显像管阳极供电。

　　从实际应用场景来看，这类反激高压变压器除了应用在老式CRT电视机中，也会在早期的CRT显示器、小型高压发生装置中使用，其工作频率与行扫描电路保持同步，通常在15kHz到30kHz区间，设计时需要匹配对应行输出电路的工作参数，保证磁芯工作在合适的磁通密度区间，避免出现磁饱和导致的器件烧毁问题。外形结构上，器件整体采用阻燃绝缘塑料作为外壳封装材料，外壳将磁芯与绕组完全包裹，仅露出安装支架、接线柱与底部插针，外壳的外形轮廓经过适配设计，能够在有限的电视内部空间中完成布置，不会与周边的显像管管座、偏转线圈、散热片等部件产生结构干涉，外壳的壁厚均匀，既能够为内部绕组提供足够的机械防护，也能起到辅助绝缘的作用，避免灰尘、潮气进入绕组间隙导致绝缘性能下降。在进行三维建模还原时，需要重点关注磁芯的拼接结构、绕组的分层排布逻辑、安装支架的折弯角度、高压接线柱的位置尺寸以及底部插针的排布间距，这些尺寸参数直接决定了模型是否能够用于虚拟装配验证、维修场景的结构演示或者相关教学场景的原理展示，建模过程中需要还原器件表面的安装细节、绝缘外壳的分型线位置以及金属部件的质感特征，保证模型的结构还原度符合工程使用的要求。
