高精度深沟球轴承结构三维设计

在各类旋转传动机构的设计选型环节，深沟球轴承是应用覆盖范围最广的支撑类零部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、汽车传动系统的旋转支撑、精密机床的主轴辅助定位，再到小型3D打印设备的运动轴、农业机械的转动部位，几乎所有存在连续旋转运动的机械结构中，都能看到这类轴承的应用身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，通过滚动摩擦替代滑动摩擦的结构形式，大幅降低轴系运转过程中的摩擦损耗，减少转动副的发热与磨损量，保障整套传动机构的运转精度与使用寿命。

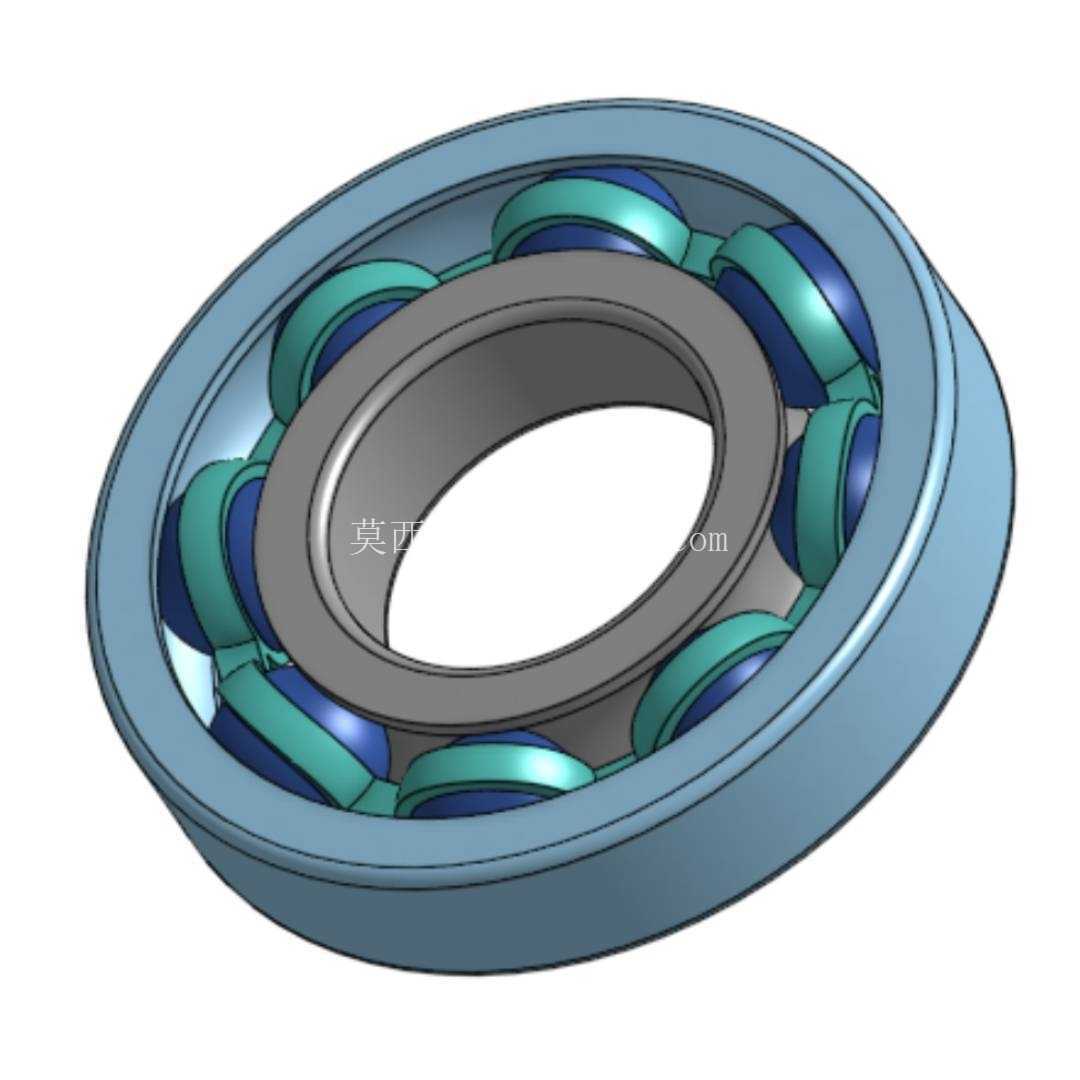

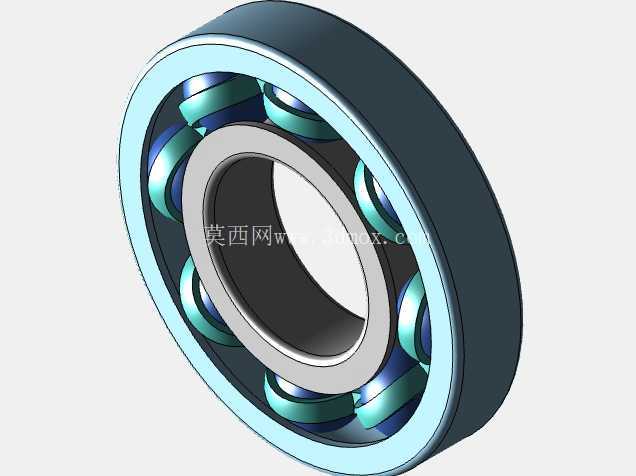

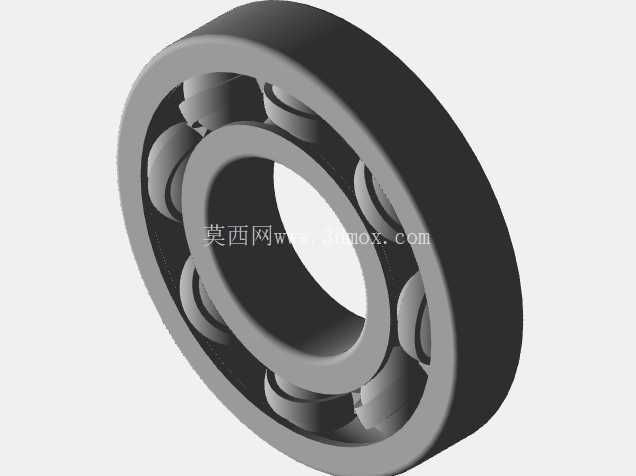

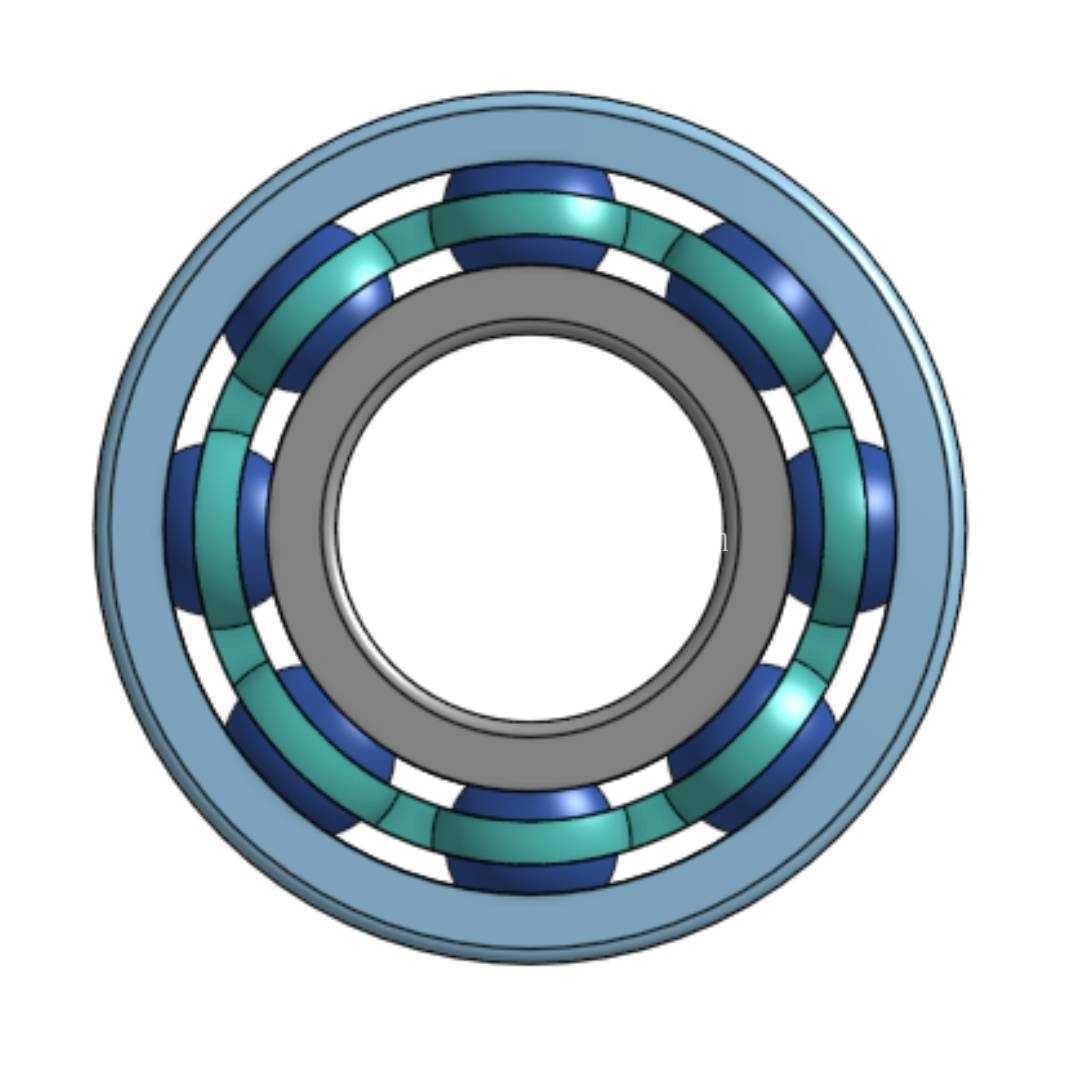

这套深沟球轴承的三维结构完整还原了实物的全部核心组成，包含外圈、内圈、滚动钢球、保持架四个核心部件，各部件的配合关系完全符合实际装配要求。设计过程中首先明确了轴承的核心受力逻辑：内圈与旋转轴采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合起到固定支撑作用，滚动体作为中间传力元件均匀分布在内、外圈的滚道之间，将内圈传递来的载荷通过滚动接触传递到外圈，最终传导至设备基座；保持架的作用是将所有滚动体均匀分隔，避免相邻钢球在运转过程中直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内正常运转，在轴承无载荷区还能起到防止滚动体脱落的作用。

从结构设计细节来看，内、外圈的滚道采用圆弧型深沟结构，滚道曲率半径略大于钢球半径，这一设计既保证钢球与滚道有足够的接触面积承载径向载荷，也预留了一定的轴向承载能力，当轴系受到不大的轴向冲击力时，钢球可沿滚道侧面接触传力，不会出现钢球卡滞或滚道压溃的问题。保持架采用浪形冲压式结构，两个半保持架通过铆钉铆合后将钢球包裹在兜孔内，兜孔与钢球之间预留了合理的间隙，既不会因为间隙过小导致钢球转动卡滞，也不会因为间隙过大造成钢球在运转过程中出现窜动、碰撞产生异响。钢球的数量与直径经过匹配计算，在保证轴承整体额定动载荷满足使用要求的前提下，尽可能优化钢球分布间距，降低运转过程中的振动与噪声。

在实际工程应用中，这类轴承的安装边界有明确的设计要求：内圈与轴的配合公差需要根据载荷类型、载荷大小、转速高低选择，当内圈承受旋转载荷、转速较高、冲击载荷较大时，需要选择较紧的过盈配合，避免内圈与轴之间出现相对转动导致轴颈磨损；外圈与轴承座孔的配合则根据外圈是否需要轴向游动调整，选择过渡配合或者小间隙配合，方便安装拆卸同时保证外圈不会在轴承座孔内出现周向转动。轴承的轴向定位通常采用轴用弹性挡圈、孔用弹性挡圈、轴肩、轴承端盖等结构，设计时需要保证轴肩与孔肩的高度不超过轴承内、外圈的倒角高度，避免出现轴承安装不到位的问题，同时轴肩与孔肩的端面需要有足够的垂直度，防止轴承安装后出现倾斜导致运转过程中受力不均、提前失效。

针对不同的应用场景，这类轴承的密封形式、润滑方式也会有对应调整，比如在粉尘较多的工况下会选用带防尘盖的结构，在有液体飞溅的工况下会选用带接触式橡胶密封圈的结构，润滑方式则根据转速、工作温度选择脂润滑或者油润滑，这些细节结构在三维模型中都预留了可修改的设计空间，方便设计人员根据实际使用需求调整参数。在进行整机三维装配时，这套轴承模型可以直接导入装配环境，与轴、轴承座等相关零部件进行配合干涉检查，验证安装空间是否充足、轴向定位尺寸是否合理，提前发现设计阶段的尺寸冲突问题，减少后续实物试制阶段的修改成本。对于机械专业的教学演示场景，拆分后的各部件模型可以清晰展示轴承的内部结构与装配关系，帮助学习者直观理解滚动轴承的工作原理；对于3D打印制作教学教具或者功能样机的场景，模型的各部件壁厚、配合间隙都经过适配调整，打印后可以顺利完成装配，实现真实的转动效果。
