带USB-C接口的Waveshare FT232RL串口转换板

日常做嵌入式开发、工业设备调试的时候，经常会碰到设备端只有TTL串口接口，而现在的新笔记本大多砍掉了传统USB-A口，全换成USB-C接口的情况，这时候一块适配USB-C接口的FT232RL串口转换板就能解决接口不匹配的痛点。这块转换板核心采用FT232RL芯片，这颗芯片是业内应用非常广泛的USB转TTL串口方案，内置时钟电路与USB协议处理单元，不需要额外配置外部晶振就能稳定工作，能实现USB信号到TTL电平串口信号的双向转换，支持常用的波特率范围，不管是给单片机烧录固件、调试传感器串口输出，还是对接工业小型PLC的串口通讯端口、读取智能硬件的运行日志，都能稳定传输数据，不会出现乱码、丢包的情况。

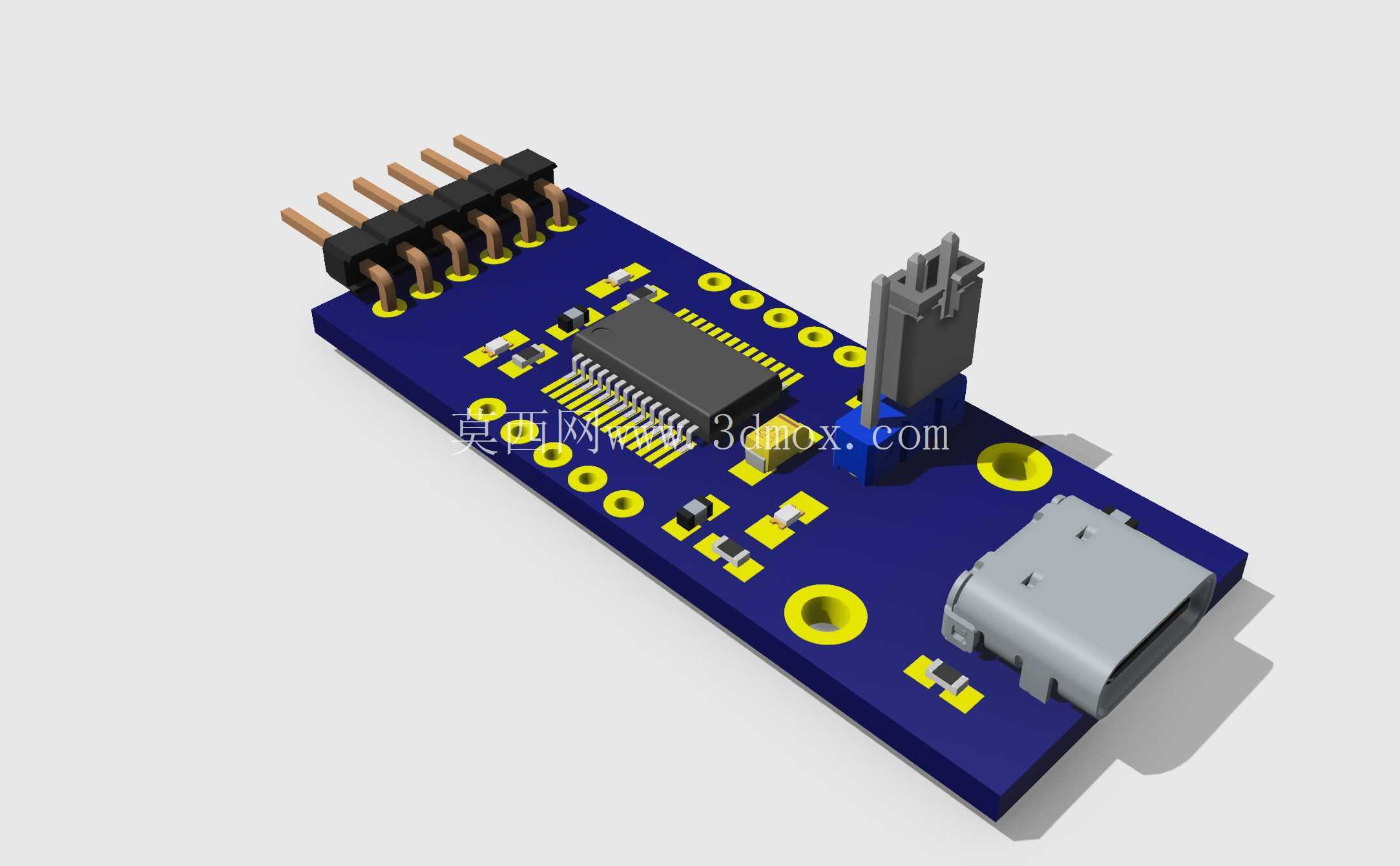

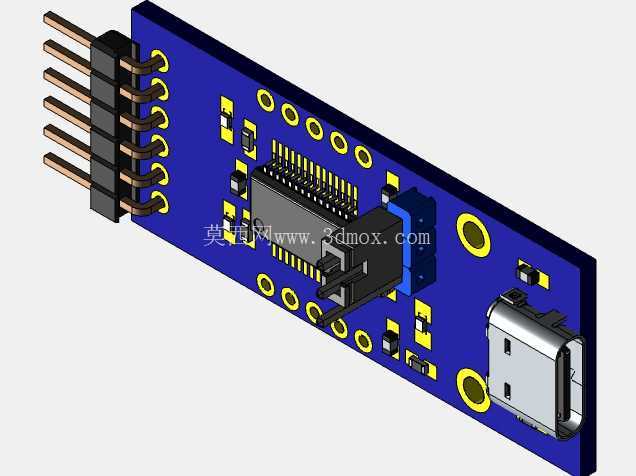

从结构设计来看，整块板采用长条形PCB布局，板身预留了三个圆形安装固定孔，孔位位置避开了板上所有元器件的投影区域，安装时可以直接用M2规格的铜柱或者螺丝固定在设备外壳内部、测试工装台架上，不会和周边的电容、电阻、接插件产生干涉。板上的接口布局做了分区设计，一侧是标准的USB-C母座，母座做了沉板焊接处理，接口端面和PCB板边缘齐平，插线时不会因为外力晃动导致焊盘脱落，母座旁还预留了ESD保护器件的焊位，能泄放插拔时产生的静电，避免静电击穿核心芯片；另一侧是排针接口，排针采用标准2.54mm间距设计，引出了TX、RX、VCC、GND等常用信号引脚，排针做了加高处理，插在面包板上或者接杜邦线的时候，不会因为板身高度问题导致插接不到位，排针旁还预留了电源指示灯和收发指示灯的位置，调试时可以直观看到电源状态和数据传输状态，不用额外接万用表测电平。

设计时充分考虑了实际使用中的边界问题，板上的USB-C接口兼容正反插，不用像老式Micro USB接口那样对准方向，现场调试时盲插也能正常连接；板载的电源处理电路做了宽电压适配，支持3.3V和5V两种TTL电平输出，通过板上的跳帽就能切换电平，不用额外外接电平转换模块，对接3.3V的单片机或者5V的工业串口模块都能直接使用，不会出现电平不匹配烧坏外设的情况。PCB走线做了等长处理，USB差分走线按照阻抗要求做了控制，高速传输时信号完整性更好，不会因为走线问题导致通讯失败。

在实际应用场景里，这块转换板不仅能用于个人电子开发，还能集成到小型工业设备里作为内置的USB调试接口，比如小型温控模块、数据采集终端、串口传感器模组，都可以把这块板集成在设备内部，预留USB-C接口在设备外壳上，后期维护时不用拆开设备外壳，直接用USB-C线连接电脑就能读取设备运行参数、升级固件。做测试工装的时候，这块板也可以作为工装和电脑之间的通讯桥梁，把工装采集到的测试数据通过串口上传到电脑端的测试软件，实现测试数据的自动记录和判定。板身的尺寸控制得非常紧凑，整体长宽比适配大多数小型设备的内部安装空间，就算是空间局促的手持设备内部，也能找到合适的位置固定，不会占用过多的结构空间。

从安装适配性来说，板上的三个固定孔呈三角形分布，固定后板身不会出现翘曲，就算设备有轻微的振动，也不会导致接口松动、接触不良。所有贴片元器件都采用回流焊工艺的标准封装设计，建模时完全按照实际元器件的尺寸做了还原，包括芯片的引脚高度、电容电阻的厚度、USB-C接口的插拔行程、排针的伸出长度，都和实物保持一致，做结构设计时可以直接调用这个模型做装配干涉检查，不用再手动测量元器件尺寸，能大幅缩短结构设计的周期，避免因为元器件尺寸估算错误导致外壳开模后出现装配不上的问题。
