汽车后制动卡钳适配连接支架

在乘用车辆底盘制动系统的改装与售后维修场景中，制动卡钳适配器是解决不同规格卡钳与原车羊角安装位不匹配问题的核心连接零件，这款适配后203毫米安装距的卡钳支架，主要用于对应规格刹车卡钳的转接固定，承担着传递刹车制动力、保证卡钳与刹车盘同轴度、抵消制动过程中侧向扭矩的关键作用。从实际装车工况来看，这类支架多应用在后轮制动系统升级场景中，当车主更换更大尺寸的刹车盘、多活塞制动卡钳时，原车的卡钳安装孔位往往无法直接适配新的制动部件，此时就需要通过这类定制化的适配支架完成安装过渡，避免出现卡钳蹭盘、安装孔位错位、制动受力偏斜等问题。

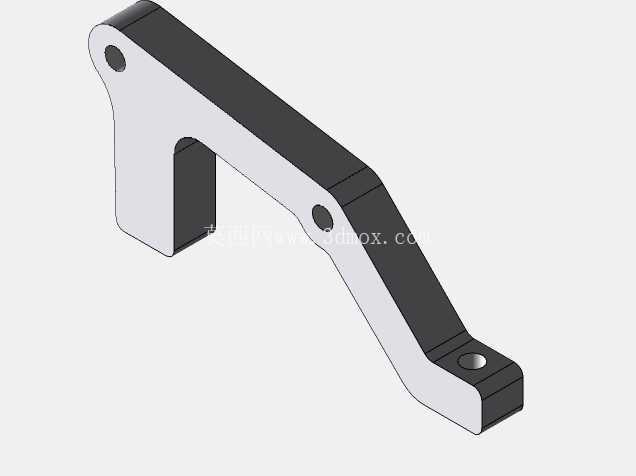

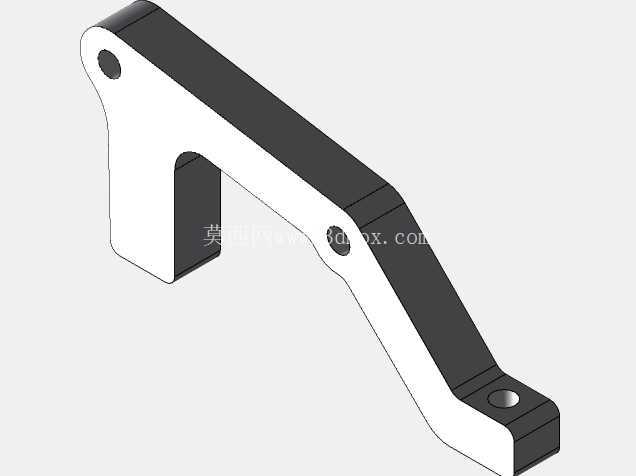

从结构设计逻辑来看，这款支架采用了异形弯臂式结构，整体轮廓顺着安装空间的避让需求做了折线型延伸，三个安装孔位分别对应原车羊角固定点、卡钳本体安装点以及辅助定位点，其中两处主安装孔的孔位同轴度公差控制在0.02毫米以内，保证卡钳安装后不会出现偏磨刹车片的问题。所有安装孔均采用M6x13D规格的攻丝设计，螺纹深度经过严格校核，既保证螺栓拧入后有足够的啮合长度承受制动时的冲击载荷，又不会因为螺纹过深导致支架本体局部壁厚不足出现应力集中。支架的臂身截面做了变厚度处理，在靠近安装孔的受力集中区域适当增加壁厚提升结构强度，在中间避让段则适当收窄厚度，在保证整体刚性的前提下尽可能降低零件自重，减少簧下质量对车辆操控性能的影响。

从安装边界尺寸来看，这款支架的核心安装孔距为203毫米，适配对应中心距的后制动卡钳安装需求，支架的弯折角度经过实车扫描校核，完全避开了后轮羊角、半轴防尘套、减震器下端等周边部件的运动包络，装车后不会出现运动干涉问题。支架的表面轮廓做了圆角过渡处理，所有锐边均倒钝处理，既避免安装过程中划伤操作人员，也减少了应力集中点，提升零件的抗疲劳寿命。在建模过程中，这类适配支架往往需要先对原车安装位进行三维扫描，获取准确的安装点坐标与周边空间数据，再结合待适配卡钳的安装尺寸做结构设计，每一处弯折角度、孔位坐标都需要和实车数据做反复比对，避免出现装车后卡钳中心与刹车盘中心偏移的问题，一旦中心偏移量超过0.1毫米，就会导致刹车片偏磨、制动抖动等一系列问题，严重影响制动安全性。

从实际使用场景的受力角度分析，车辆制动时卡钳会产生巨大的反作用力矩，这类支架需要承受数百牛米的交变冲击载荷，因此结构设计时在每个安装孔周围都做了局部加厚的凸台设计，提升孔位周围的结构强度，避免长期使用后孔位出现变形、螺纹滑牙等问题。臂身的加强结构没有采用额外的加强筋设计，而是通过自身截面的异形设计提升抗弯截面模量，在有限的安装空间内最大化结构刚性，避免制动时支架出现形变导致卡钳位移。对于三维建模从业者而言，这类汽车制动系统适配零件的建模核心不在于复杂的曲面造型，而在于对安装公差、空间避让、受力结构的精准把控，每一个尺寸参数都需要和实际装车需求紧密结合，不能有丝毫偏差，任何一个孔位的坐标误差、弯折角度的偏差，都会导致零件无法装车，甚至带来制动安全隐患。
