带三角加强筋的圆形管道连接法兰结构

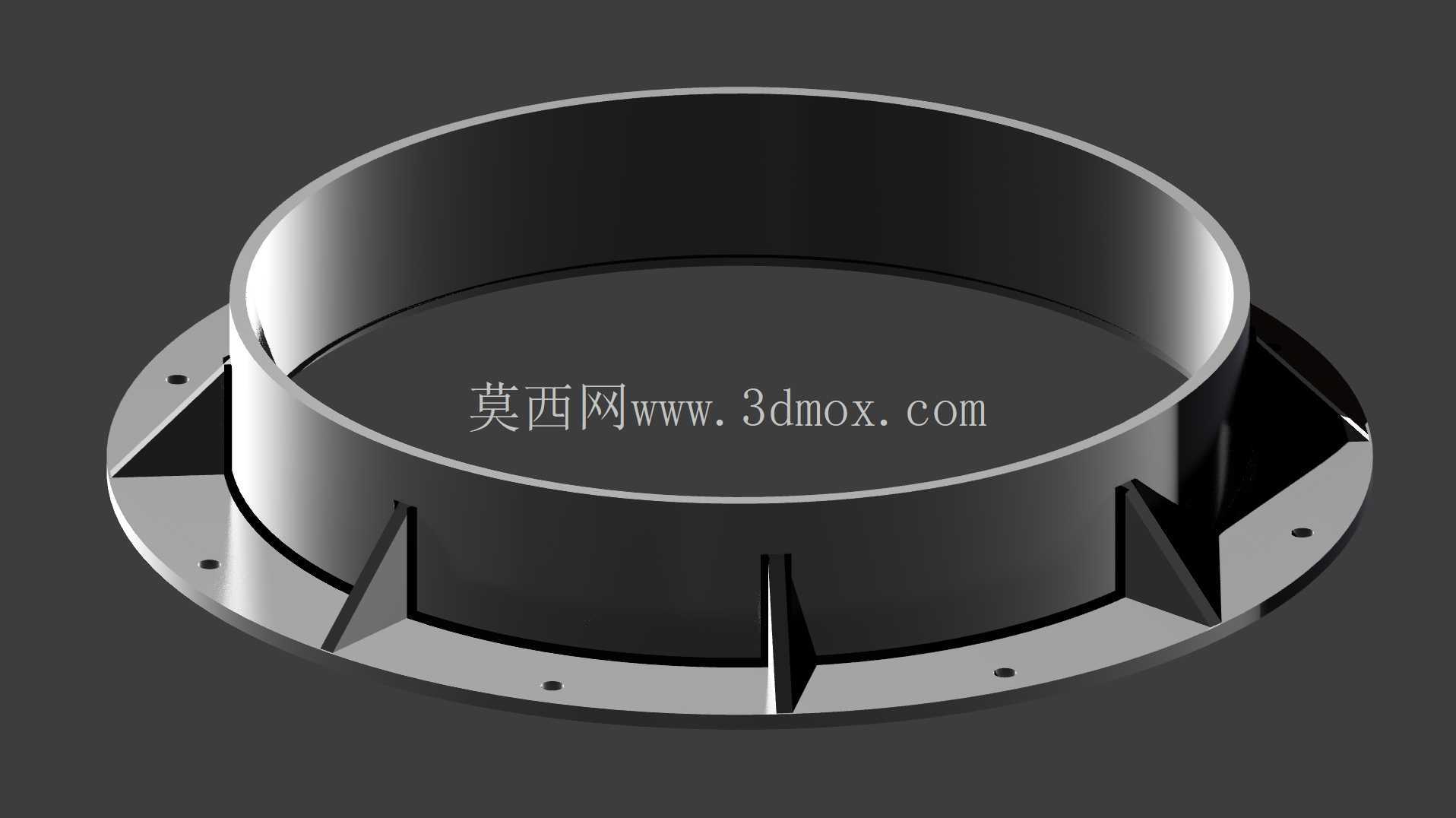

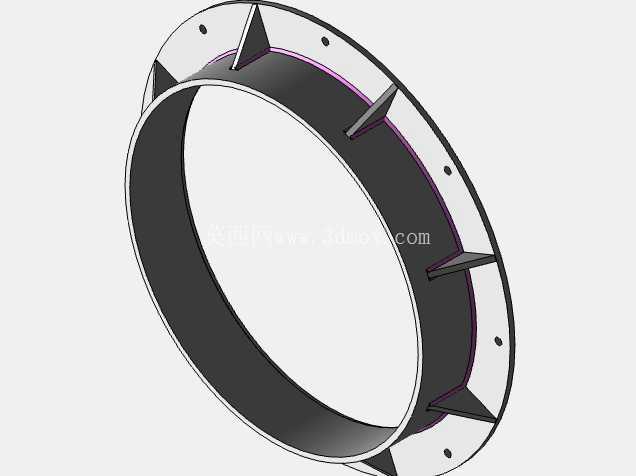

在工业流体输送、通风除尘、粉体物料输送等管路系统中，法兰是实现管段之间、管路与设备端口之间刚性密封连接的核心部件，常规平焊法兰在承受高压、交变载荷或者管路存在偏心振动的工况下，法兰盘与筒体连接的根部位置很容易出现应力集中，长期运行后会产生焊缝开裂、法兰变形翘曲的问题，进而引发密封面泄漏，影响整个管路系统的运行稳定性。这款带三角加强筋的加强型法兰，就是针对这类重载、振动工况下的连接需求做的结构优化设计，区别于常规无加强结构的平法兰，它在法兰盘与中心筒体的连接位置，均匀布置了多块三角形径向加强筋，筋板同时与法兰盘上表面、筒体外壁做满焊连接，相当于在连接根部增加了多个三角支撑结构，能大幅提升法兰整体的抗弯、抗扭刚度，降低连接位置的应力集中系数。

从实际应用场景来看，这类加强法兰常被用在大口径通风管道的端口连接、除尘系统的风管对接、中低压粉体输送管路的设备接口位置，尤其是在管路存在一定悬臂长度、或者设备运行会带动管路产生持续振动的场景下，加强筋的存在可以避免法兰盘受螺栓预紧力和管路载荷共同作用产生的翘曲变形，保证密封面的平面度始终维持在合理范围内，减少密封垫片的局部压溃或者密封间隙不均导致的泄漏问题。

设计过程中，首先要匹配对接管路的通径确定中心筒体的内径尺寸，筒体的壁厚需要根据管路的设计压力、输送介质的磨损特性做选型，保证筒体本身的承压能力满足工况要求；法兰盘的外径尺寸要匹配对应压力等级的法兰标准螺栓孔分布圆直径，螺栓孔的数量、孔径要和对接法兰的参数完全一致，保证安装时螺栓可以顺利穿入，螺栓孔的位置度公差需要控制在合理范围内，避免现场安装时出现孔位错位无法对接的问题。三角加强筋的数量一般根据法兰通径大小调整，通径越大的法兰，布置的筋板数量越多，筋板的高度从筒体外壁向外逐渐降低，厚度根据载荷计算确定，筋板的边角位置做倒钝处理，避免焊接时出现应力集中，也能防止安装过程中划伤施工人员。

安装边界方面，这类加强法兰的筒体端一般是和对应管径的管道做承插或者对接焊接，焊接时要注意控制焊接变形，避免法兰密封面出现倾斜；法兰盘的密封面可以根据密封需求加工成平面或者突面形式，搭配对应的橡胶垫片、石棉垫片或者金属缠绕垫片使用，螺栓紧固时需要按照对角顺序分次拧紧，保证每个螺栓的预紧力均匀，避免法兰盘局部受力过大。和常规平法兰相比，这款加强型法兰不需要额外增加法兰盘的厚度就能获得更高的结构强度，在同等载荷要求下可以减少材料用量，降低整体重量，同时提升连接结构的抗疲劳性能，延长管路连接部位的维护周期，减少因法兰变形泄漏导致的停机检修概率。在三维建模过程中，需要重点保证加强筋与筒体、法兰盘连接位置的几何连续性，避免出现建模间隙或者干涉，为后续的工程图输出、有限元强度校核、数控加工编程提供准确的模型基础，筋板的分布角度要做均匀阵列，保证各个方向的支撑刚度一致，避免出现刚度薄弱的方位。
