压铸机用分体式博基拉长嘴喷嘴结构

做压铸模流道配套结构设计快十二年，经手的喷嘴类结构少说也有两百多套，这款长锥型博基拉喷嘴是近期给汽配铝合金压铸工位做配套改型时用到的结构，当时客户现场反馈原有直筒喷嘴在给深腔结构件送料时，料流末端卷气严重，铸件内壁气孔不良率一直压不下来，才针对性做了这款锥段收窄的喷嘴结构。

先讲实际应用场景，这类喷嘴主要适配160T到280T吨位的卧式冷室压铸机，用在鹅颈壶与定模浇口套的衔接位置，负责把压射室推送过来的熔融铝合金，以稳定的流态送入模具型腔，尤其适配带深腔盲孔结构的铝合金压铸件生产，比如汽车ABS泵阀壳体、新能源车载连接器外壳这类对料流填充顺序要求高的产品，能有效缩短料流在浇道内的停留时间，减少冷隔缺陷的产生。

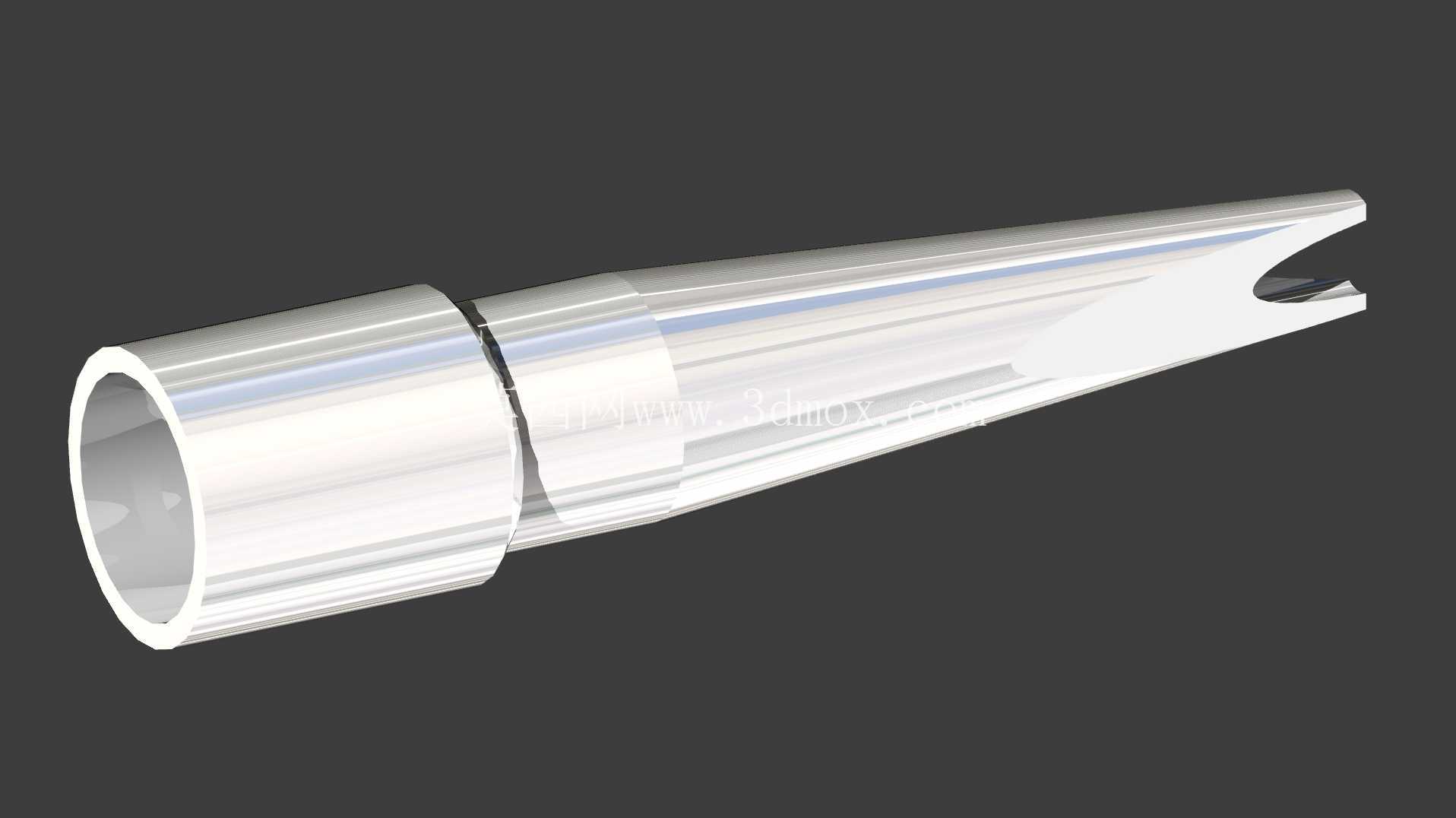

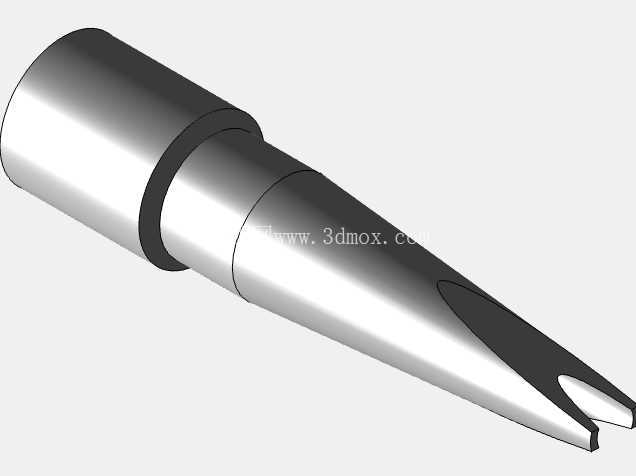

从功能特性上拆解，这款喷嘴做了三段式结构设计，尾部是标准圆柱安装段，内径和压射室出料口做了H7/h6的间隙配合，安装时端面垫0.2mm厚的紫铜密封垫，避免高温铝液从衔接缝隙渗漏；中间段做了1:12的锥度过渡，内壁粗糙度控制在Ra1.6以内，减少料流推进时的沿程阻力，同时锥段外壁做了加厚处理，能承受压射瞬间最高120MPa的料流冲击，不会出现鼓胀变形；前端是开叉式定位结构，两个对称的卡槽刚好卡在定模浇口套的定位销上，安装时不需要额外做周向定位，拆装更换时能快速对位，减少停机换件的时间。

设计思路上当时踩过不少坑，最开始做的第一版锥度是1:8，试模时发现料流速度过快，直冲型腔底部造成卷气，后来把锥度放缓到1:12，同时把前端出料口的圆角从R0.5加大到R2，让料流流出时能呈层流状态推进，顺着浇道壁面填充型腔，卷气问题直接下降了七成。另外考虑到喷嘴长期接触700℃左右的铝液，材料选用的是H13热作模具钢，热处理硬度做到HRC48-52，表面做了氮化处理，氮化层深度0.15mm，既能抗高温铝液的冲蚀，又能避免频繁急冷急热产生的热疲劳裂纹，正常生产工况下使用寿命能达到12万模次以上。

再讲外形尺寸和安装边界，这款喷嘴总长127mm，尾部安装段外径42mm，内径32mm，和常规160T压铸机的压射室出料口完全适配，不需要对设备原有安装位做任何改动；中间锥段最大外径和尾部一致，最小外径22mm，锥段长度78mm，前端出料口内径12mm，两个定位卡槽的宽度6mm，深度3mm，中心距18mm，安装时前端伸出定模固定板的长度控制在5mm以内，和浇口套的衔接重合段长度不小于8mm，避免生产过程中喷嘴受反作用力后退漏料。另外安装时要注意，喷嘴的中心高必须和压射室、定模浇口套的中心高保持同轴，同轴度误差不能超过0.05mm，否则会出现料流偏射，冲刷浇道壁面造成粘料，清理起来非常麻烦。

实际生产验证下来，这款喷嘴在给深腔件送料时，料流填充时间比原有直筒喷嘴缩短了0.02秒，铸件的气孔不良率从原来的12%降到了2%以内，而且因为前端做了开叉定位，每次更换喷嘴的对位时间从原来的15分钟缩短到3分钟，一线的模具维护师傅反馈拆装便利性提升很明显。另外在做流道仿真时也验证过，这款喷嘴的内壁流线设计，能让料流在推进过程中不会产生涡流，压射时的压力损失比普通直筒喷嘴小15%左右，能适当降低压射比压的设定值，减少设备的能耗和密封件的损耗。
