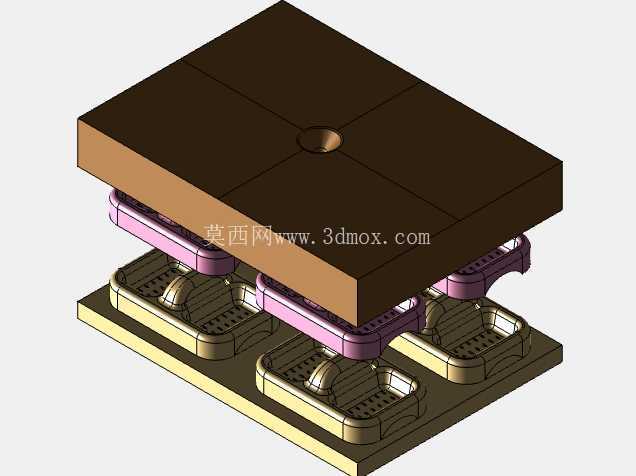

四腔肥皂盒压铸模具结构设计

　　这套四腔布局的肥皂盒压铸成型模具，主要面向日用五金制品的批量压铸生产场景，适配锌合金、铝合金等常用低熔点压铸合金的成型作业，可在单次开合模循环内完成四个肥皂盒壳体坯件的成型，相比单腔模具能大幅提升单位时间内的产出效率，降低单件制品的能耗与人工分摊成本。从实际生产适配性来看，这套模具的安装边界完全匹配常规160吨级卧式冷室压铸机的装模尺寸要求，上下模座的基准角做了明确的防呆设计，安装时可快速完成与设备动定模板的对位锁紧，无需额外加工适配垫板。模具的浇注系统采用侧浇口平衡式布局，四个模腔的进料流道长度、截面尺寸完全一致，能保证合金熔液在充型过程中同步到达各个模腔的远端，避免个别模腔出现充型不足、冷隔、气孔等压铸常见缺陷，流道的转角位置全部做了圆弧过渡处理，减少熔液充型时的阻力与卷气风险。模架部分采用标准模胚组合，上下模座的厚度经过强度校核，在压铸机最大锁模力作用下不会出现挠曲变形，保证分型面的贴合精度，避免生产过程中出现飞边毛刺，减少后续坯件的打磨工作量。

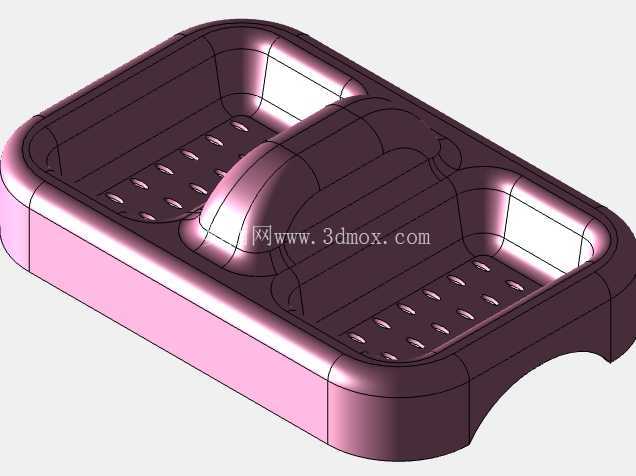

　　成型型腔部分针对肥皂盒的结构特点做了针对性设计，肥皂盒自带的沥水孔位采用镶拼式结构，方便后续使用过程中出现磨损、崩缺时快速更换镶件，无需整体报废型腔，降低模具的维护成本；型腔的脱模斜度设置在1.5度，既保证成型后坯件能顺利脱出，不会出现粘模、拉花表面的问题，也不会因为斜度过大导致制品尺寸超出公差范围。顶出机构采用顶板结合顶杆的组合顶出方式，顶杆的排布位置避开了肥皂盒的外观面，全部设置在制品的边缘非外观区域与流道凝料位置，顶出时受力均匀，不会出现顶白、顶穿坯件的问题，同时顶杆的配合间隙控制在0.02mm以内，既保证顶出动作顺畅，也不会出现熔液窜入间隙形成飞边的情况。

　　模具的冷却系统采用直通式水路布局，分别在定模型腔板、动模型芯板内设置循环冷却回路，可根据生产时的合金温度、成型周期调整冷却水流量，将模具工作温度稳定在合适区间，避免模具温度过高导致制品粘模、成型周期延长，也能防止温度过低导致熔液充型流动性下降。导向定位系统采用导柱导套加锥面精定位的组合结构，导柱导套承担开模合模过程中的粗导向，分型面位置的锥面定位块保证合模后的型腔同轴度，将合模精度控制在0.02mm以内，避免出现错边、壁厚不均的制品缺陷。

　　这套模具在设计时充分考虑了量产过程中的操作便利性，所有需要定期拆卸清理的部件都设置了便捷的拆卸螺孔，日常生产中清理排气槽、更换磨损镶件时无需将整副模具从压铸机上拆下，可直接在机台完成维护作业，减少停机维护时间。排气槽设置在每个模腔的最后充型位置，深度控制在0.08mm，既能顺畅排出模腔内的空气，也不会让熔液窜入槽内形成飞边，进一步降低制品内部气孔的产生概率。从实际生产适配来看，这套模具的成型周期可控制在25秒以内，连续生产状态下的制品良率可稳定在96%以上，适合日用五金制品厂的大批量肥皂盒生产需求，模腔的表面抛光至镜面级别，成型后的坯件表面光洁度高，后续仅需做简单的表面处理即可达到成品外观要求，无需额外的抛光打磨工序。
