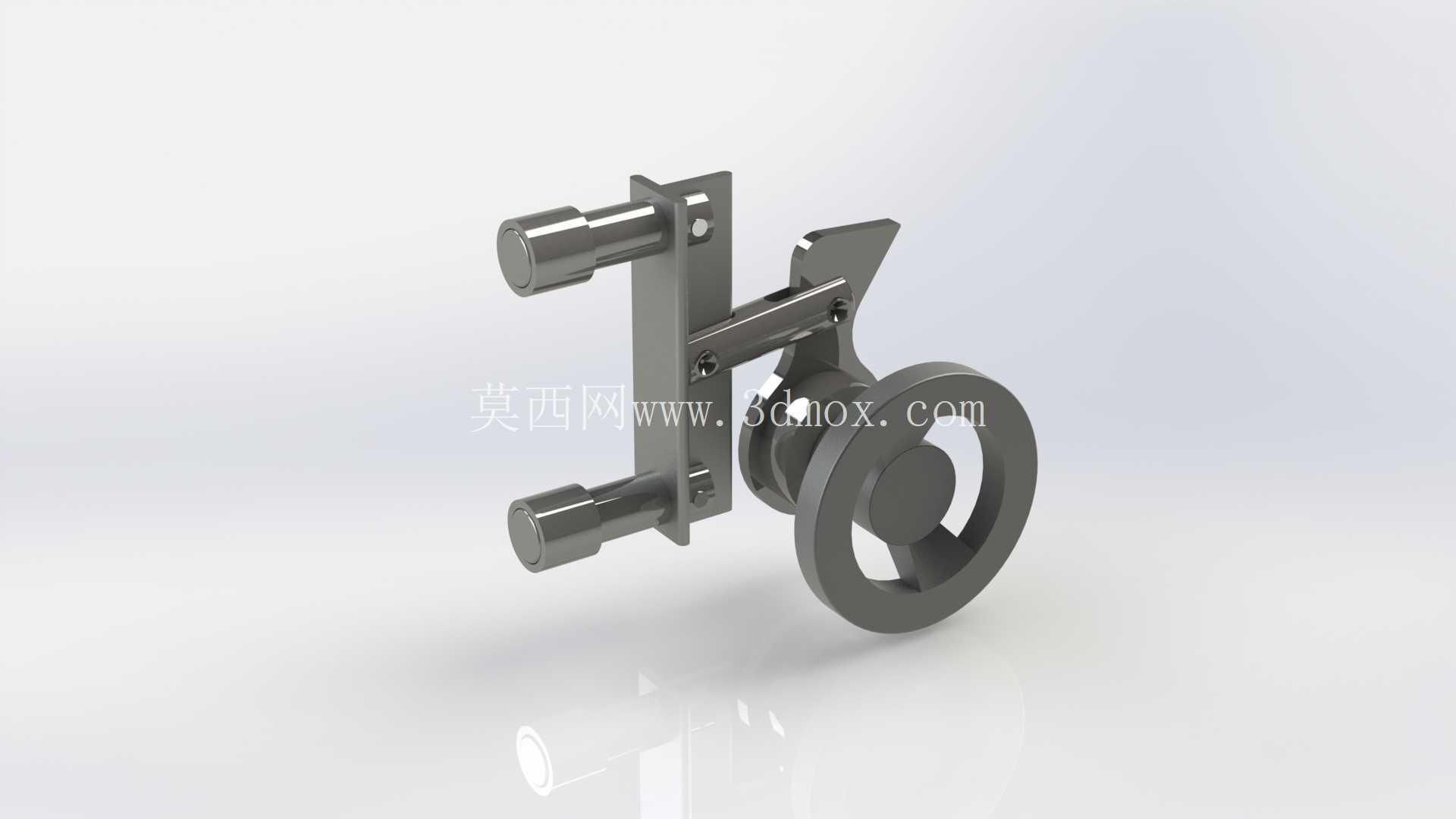

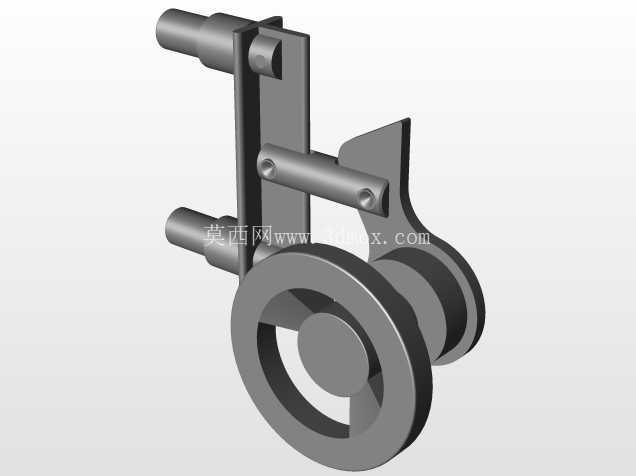

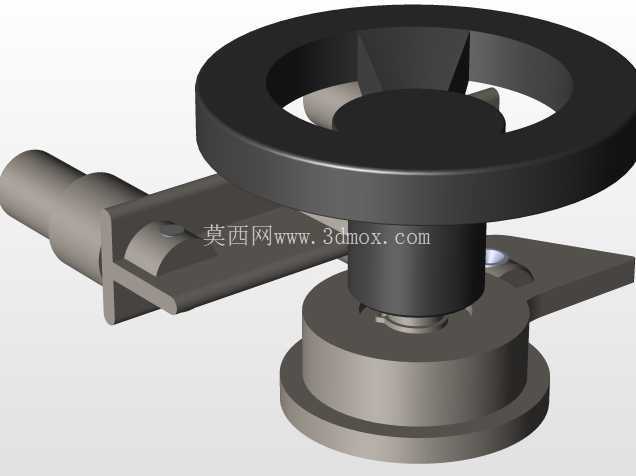

带手轮侧装式压紧锁止机构结构

　　该侧装式压紧锁止机构，多应用于工业舱门、设备检修口、小型工装夹具的快速锁合场景，在需要频繁启闭、同时要求锁止后具备足够压紧力的工位上适配性极强，比如生产线旁的防护舱侧门、小型试验设备的密封仓盖、非标工装的快速压紧工位，都能见到这类结构的实际应用。从结构功能来看，手轮端的旋转输入通过偏心联动结构转化为锁舌的摆转与压紧行程，操作时转动手轮即可带动锁舌完成解锁摆开、锁合压紧的动作，相比普通插销类锁件，它能在锁止位置提供持续的轴向压紧力，避免设备运行过程中因振动出现锁止松脱的问题，同时手轮的操作力臂经过匹配设计，操作人员无需借助额外工具，徒手即可完成锁止与解锁操作，操作行程控制在单圈手轮转动范围内，启闭动作耗时短，适配需要频繁开关的作业场景。

　　设计过程中，安装基板采用平板式侧装结构，基板上预留的两个同轴安装柱用于和安装基体完成定位固定，安装柱的直径与伸出长度经过匹配，既保证安装后基板与基体之间留有足够的联动构件活动间隙，也能通过柱端的紧固件完成牢靠固定，避免锁止操作时基板出现翘曲变形。锁舌部分采用钩形结构设计，锁合时钩面与基体上的配合挡块贴合，配合偏心结构的过死点锁止特性，即便受到外部反向冲击力，锁舌也不会自行脱开，锁止可靠性远高于普通弹簧销类结构。手轮部分采用轮辐式镂空结构，在保证操作握持强度的前提下尽可能降低构件自重，手轮与转轴之间采用平位配合固定，避免长期操作后手轮与转轴出现相对转动打滑的问题。

　　联动的摆臂构件在设计时做了等强度优化，臂身的截面厚度根据受力路径做了匹配，在转轴铰接位置、锁舌连接位置都做了局部加厚处理，同时在铰接孔内预留了衬套安装空间，长期铰接转动磨损后只需更换衬套即可恢复配合精度，无需更换整个构件，降低后期维护成本。从安装边界来看，整个机构的安装基面为平整的金属板面，安装时需要保证基板上的两个安装柱与基体上的安装孔同轴度误差控制在0.1mm以内，避免安装后出现卡滞；锁舌的摆转行程范围内不能有其他构件干涉，锁合位置需要在基体上对应设置匹配的挡块，挡块的贴合面需要做淬火处理提升耐磨性能，避免长期锁合碰撞出现贴合面凹陷影响压紧力。手轮的操作空间需要预留足够的握持半径，保证操作人员转动手轮时不会被周边构件磕碰。

　　整个机构的所有运动副都采用干摩擦铰接设计，无需额外添加润滑油即可长期稳定运行，适配多粉尘、无润滑条件的工业作业场景，构件表面做了氧化防锈处理，在常规车间湿度环境下不会出现锈蚀卡滞的问题。在实际选型适配时，可根据所需的压紧力大小调整偏心轮的偏心距，偏心距越大锁止时提供的压紧力越大，但对应的操作手轮力矩也会同步提升，需要根据实际操作场景做参数匹配；如果应用在有密封要求的仓门位置，可在锁舌与挡块的贴合面之间增设弹性缓冲垫，既可以补偿密封件的压缩量，也能降低锁合时的金属碰撞噪音。
