力士乐博世CSA系列气缸配套U形夹结构

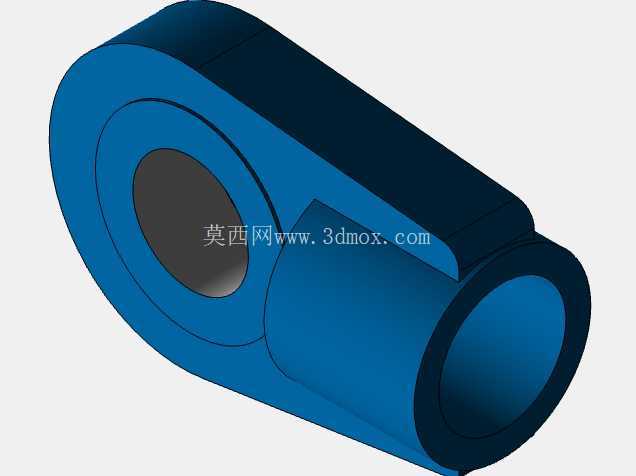

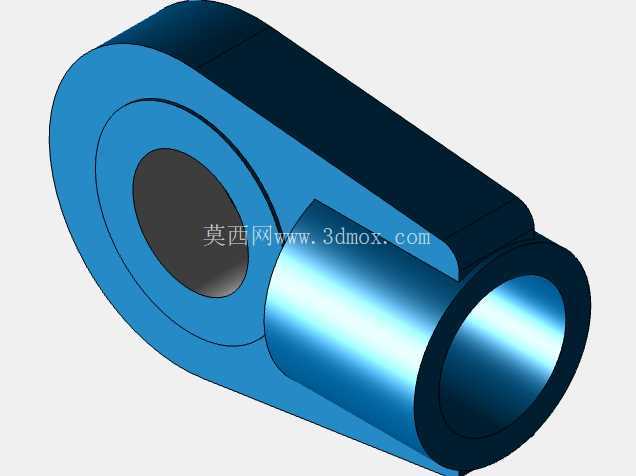

　　从结构设计逻辑来看，该U形夹采用双筒段垂直布局的结构形式，一端为带贯通内孔的铰接座，用于和设备端的固定销轴配合，内孔的加工精度直接决定铰接副的转动灵活性与配合间隙，设计时需要根据销轴的公差带选择对应的基孔制配合，既要保证转动无卡滞，也要避免间隙过大带来的连接冲击；另一端为带内孔的夹持端，用于和气缸杆端的耳环结构配合，通过贯穿销轴完成两者的铰接连接，两个筒体的垂直相交位置做了大圆弧过渡处理，避免应力集中带来的结构断裂风险，这一细节在大负载气动系统中尤为重要，因为气缸在快速换向时会产生数倍于额定推力的冲击载荷，应力集中位置很容易在交变冲击下萌生疲劳裂纹。在气动执行机构的安装布局中，这类U形夹属于气缸杆端连接的核心铰接部件，主要适配大缸径气缸的端部安装需求，对应200mm活塞直径的CDH1、CDH3系列气缸使用场景，常见于重型气动输送线、大型工装夹具的压紧驱动端、冶金设备的气动执行端这类需要承受大负载交变载荷的工位。不同于小型气缸常用的杆端螺纹直连结构，U形夹的铰接设计可以抵消气缸安装过程中存在的少量同轴度偏差，避免活塞杆在伸缩过程中承受径向弯矩，从根源上降低活塞杆弯曲变形、密封件偏磨泄漏的故障概率。

　　从安装边界来看，该U形夹的整体轮廓适配200mm缸径气缸的负载等级，铰接端内孔与夹持端内孔的中心距是安装时的核心尺寸参数，直接决定气缸安装完成后的初始行程余量，在做设备布局三维建模时，需要以两个内孔的中心轴线为基准做装配约束，不能直接以外轮廓做定位，否则很容易出现安装位置偏差，导致气缸实际行程不足或者运动干涉。实际应用中，这类U形夹的工作场景往往伴随一定的振动，因此两个铰接孔的位置都设计有对应的油嘴安装位，也就是资料中提到的带扁平油嘴的结构形式，方便日常维护时加注润滑脂，降低铰接销轴的磨损速度，延长部件的整体使用寿命。

　　在做三维建模时，需要重点关注两个垂直筒体的相交相贯线处理，以及过渡圆角的尺寸匹配，很多新手建模时容易忽略相贯位置的圆角过渡，导致模型导入有限元分析时出现网格划分错误，无法准确校核结构的应力分布；同时要注意两个内孔的同轴度、以及两个孔轴线的垂直度公差，这两个形位公差直接决定部件安装后的实际受力状态，如果垂直度超差，会导致气缸活塞杆承受额外的径向力，大幅缩短气缸的密封件使用寿命。在设备选型匹配时，不能只看气缸的缸径参数，还要核算U形夹的额定负载是否满足气缸最大输出推力的要求，尤其是在气缸带缓冲负载或者冲击负载的场景下，需要预留至少1.5倍的安全系数，避免U形夹在过载情况下发生断裂，引发设备安全事故。

　　不同于标准的杆端关节轴承，这类U形夹属于气缸专用的配套连接部件，其铰接间隙更小，刚性更强，更适合大推力、低转速摆动的气动执行场景，在重型自动化生产线的气动推料机构、大型焊接工装的气动压紧机构、矿山设备的气动制动机构中都有广泛应用。建模过程中还要注意夹持端的开口宽度尺寸，这个尺寸需要和气缸杆端耳环的厚度匹配，间隙过大会导致连接松动，间隙过小则会出现安装卡滞，无法完成装配；铰接端的端面到筒体根部的距离也要和设备安装座的宽度匹配，保证销轴安装后有足够的轴向固定空间，避免销轴窜出脱落。
