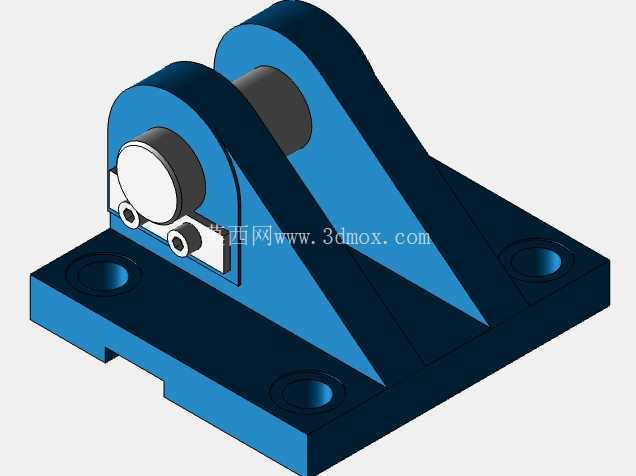

CDH2气缸配套CLCA40叉型安装支座

在液压气动系统的整机布局中，气缸的安装固定方式直接决定了执行元件的运行稳定性与负载传递效率，这款适配63mm活塞直径CDH2系列气缸的叉型安装块，是重型气动执行机构耳轴式安装的核心连接件，多用于冶金设备辊道顶升、工程机械执行端铰接、自动化生产线重载推移工位这类需要气缸绕固定销轴做小角度摆动的场景。不同于法兰式、脚架式的刚性固定方案，叉型安装的结构允许气缸在活塞杆伸缩过程中随负载受力方向产生自适应的角度偏转，避免活塞杆承受额外径向弯矩，从根源上降低活塞杆密封件的偏磨风险，延长气缸整体使用寿命。

从结构设计逻辑来看，这款安装座采用U形夹支架式构型，两个平行的支撑立板顶部开设同轴销孔，用于穿装直径40mm的铰接销轴，销轴与立板孔位的公差配合选用m6级过渡配合，既保证铰接处无多余旷量，又能让销轴在装配后保持固定，不会随气缸摆动产生转动磨损。立板与底部安装底板之间设置了三角形加强筋结构，筋板从底板安装孔位附近一直延伸至立板销孔下方，将销孔承受的气缸拉力、推力直接传导至底板安装面，避免立板在重载冲击下出现根部断裂的问题。底板上开设四个沉头安装孔，孔位分布匹配通用重载安装基面的螺栓间距，沉孔结构可以让内六角螺栓安装后头部完全没入底板平面，保证安装座底面与安装基面完全贴合，不会出现螺栓顶起导致的安装翘曲问题。

在实际选型适配过程中，首先要确认安装边界尺寸：底板的总长度、宽度需要匹配安装基面的预留空间，两个立板的内间距要与气缸尾部的铰接耳厚度完全适配，避免出现间隙过大导致的气缸摆动窜动，或是间隙过小导致的装配卡滞。销孔的同轴度是加工过程中的核心管控项，两个立板的销孔同轴度公差需要控制在0.02mm以内，否则穿装销轴后会出现别劲问题，导致气缸摆动阻力增大，甚至出现销轴弯曲变形的故障。安装作业时，需要先将安装座通过底板螺栓完全固定在设备基面上，螺栓拧紧要遵循对角分次拧紧的原则，保证底板受力均匀，之后将气缸尾部的铰接耳放入两个立板之间的空位，对齐销孔后穿装销轴，最后装入销轴的锁定结构，防止设备运行过程中销轴轴向窜出。

这款安装座的标称负载能力匹配80kN级别的气缸推力，完全适配63mm缸径CDH2气缸在额定工作压力下的输出力需求，结构按照ISO 8132 B型标准的尺寸链进行设计，可直接同标准系列的气缸互换安装，不需要额外加工转接件。在日常设备维护中，需要定期检查铰接销轴的磨损情况，以及安装座底板螺栓的预紧力，当销轴与销孔的配合间隙超过0.1mm时需要及时更换销轴，避免间隙过大导致的气缸摆动冲击，损坏气缸密封与安装座结构。对于存在侧向冲击负载的工位，还可以在立板外侧加装销轴挡板，进一步提升铰接结构的防脱可靠性，保证设备长时间重载运行的稳定性。
