工业级大型燃气燃烧器压铸模具结构

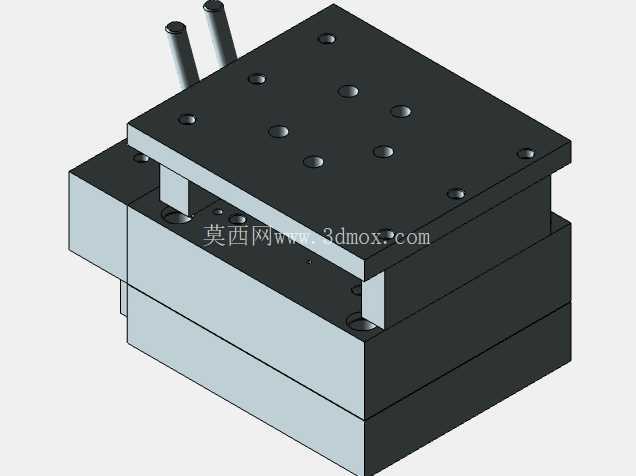

　　这套压铸成型的模具对应产出的大型燃气燃烧器构件，主要面向工业热加工场景的燃烧端配套需求，常见应用在金属熔炼炉、工业烘干线、大型热处理设备的供热单元，作为燃气与空气预混后稳定输出火焰的核心承载结构件，需要在持续高温工况下保持结构强度，同时保证燃气通路的密封性，避免出现漏气、火焰偏斜等影响供热稳定性的问题。从模具结构来看，整体采用叠层式模架设计，上模座预留了多个均匀分布的螺栓锁付孔，孔位排布完全匹配燃烧器本体的安装固定点位，合模时可以通过导柱结构精准定位上下模腔，避免压射过程中出现错模导致的构件壁厚不均问题。上模部分伸出的两个管状结构成型位，对应燃烧器的燃气输入接口与辅助空气通路，成型时直接在构件上一体铸出接口基座，减少后续二次加工的焊接工序，从根源上降低接口位置在高温工作下出现焊缝开裂泄漏的风险。模架的分层设计充分考虑了压铸生产的脱模需求，中间设置的卸料板结构可以在开模时平稳顶出成型后的燃烧器构件，避免构件局部受力不均出现变形，因为燃烧器的安装面平面度要求较高，一旦顶出变形会直接影响后续与供热设备的装配密封性，导致燃气泄漏的安全隐患。

　　设计过程中针对燃烧器的壁厚做了均匀化处理，模腔对应的构件壁厚差控制在合理范围内，避免压铸充型时出现局部卷气、缩孔等缺陷，因为燃烧器工作时长期接触高温火焰，内部如果存在铸造孔隙，会在热应力反复作用下出现开裂，直接影响设备的运行安全。模具的安装边界完全适配常规卧式压铸机的装夹尺寸，上下模座的锁付槽位符合通用压铸机的工作台装夹标准，不需要额外做改装就可以直接上机生产，模架的导向结构采用标准模配尺寸，后期维护更换导柱、顶杆等易损件时可以直接采购标准件替换，降低生产运维成本。

　　从成型后的构件功能来看，上表面的多个沉孔位对应燃烧器的火盖安装点位，孔位的同轴度精度通过模腔的镶件结构保证，压铸成坯后只需要做少量的精加工就可以达到装配要求，大幅减少后续机加工的工时占比。模具的分流锥设计对应燃烧器的混合腔位置，压射时可以让金属液平稳填充模腔，避免混合腔位置出现冷隔、浇不足等缺陷，因为混合腔是燃气与空气预混的核心区域，内壁的平整度会直接影响预混气流的稳定性，进而影响燃烧效率，如果成型后内壁存在凹凸缺陷，会导致气流紊乱出现火焰回火、燃烧不充分等问题。

　　整套模具的冷却水路排布沿着模腔的高温区域分布，在燃烧器的安装面、接口位置等厚壁区域设置了近距离冷却点，控制压铸过程的模温平衡，避免局部过热导致的铸件粘模、晶粒粗大问题，同时提升连续生产的效率，减少生产过程中的等待时间。在排气设计上，模腔的末端设置了多个排气槽，对应燃烧器结构的拐角、深腔位置，保证充型过程中型腔内的空气可以顺利排出，避免铸件内部出现气孔缺陷，因为带气孔的构件在长期高温工作下，气孔内的气体会受热膨胀导致构件表面鼓包甚至开裂，直接缩短燃烧器的使用寿命。
