多安装位折弯钣金连接固定支架

这款钣金支架在结构设计阶段就充分考虑了多场景适配的安装需求，整体采用冷轧钢板经多道折弯工序成型，规避了焊接拼接带来的形变误差与应力集中问题，所有折弯转角处均做了R角过渡处理，既避免了锐边划伤装配人员的风险，也能抵消冲压折弯过程中板材产生的内应力，提升构件长期使用的结构稳定性。从实际应用场景来看，这类支架常被用于电气柜内部元器件的承托固定、自动化生产线侧边传感器的安装定位、汽车内饰附属部件的连接支撑，以及小型机电设备的内部结构拉结，在不同工况下都能通过自身的结构强度抵消设备运行产生的小幅振动，避免被连接件出现移位、松脱的问题。

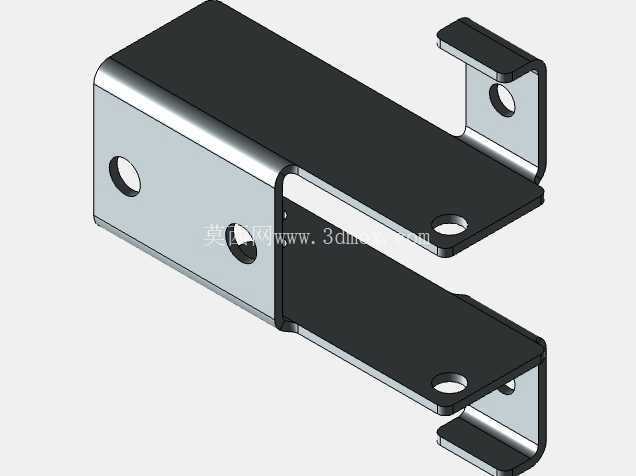

在功能特性设计上，支架主体采用分段式折弯结构，一侧为带两个安装孔的垂直立面，可通过螺栓与设备主框架、墙面或安装基座实现刚性连接，立面的两个安装孔采用长圆孔与圆孔搭配的形式，装配时可预留2-3mm的位置调整余量，降低安装孔位加工误差带来的装配难度；支架延伸出的水平承载面做了下沉式折弯处理，边缘翻边高度为8mm，能有效提升水平段的抗弯折能力，即使承载面承受单侧偏载，也不会出现明显的塑性形变；水平段末端延伸出的带孔垂直折边，可用于固定管线卡扣、小型传感器或者轻质附属部件，无需额外在主结构上打孔焊接，减少对主构件强度的破坏。

从安装边界尺寸来看，支架整体长度控制在120mm区间，垂直安装立面高度为45mm，水平承载面宽度为30mm，所有安装孔的孔径统一为5.2mm，适配M5规格的螺栓、自攻螺丝等标准紧固件，安装时垂直立面与安装基面完全贴合，水平承载面与立面保持90°直角公差，公差范围控制在±0.2°以内，保证被支撑部件安装后不会出现倾斜偏移。设计过程中针对板材厚度做了多轮验证，最终选用1.5mm厚度的冷轧钢板，既保证了整体结构强度，满足常规工况下5kg以内的静载承载要求，也不会因为板材过厚导致折弯难度提升、整体重量过大的问题，表面采用黑色电泳处理，具备基础的防锈耐蚀能力，可适应普通车间、室内设备的常规使用环境，若用于潮湿或有腐蚀介质的场景，也可在该结构基础上更换不锈钢板材或者增加表面喷塑层，无需改动整体安装尺寸与孔位布局。

在建模逻辑上，这款支架完全遵循钣金加工的工艺要求，所有折弯特征均预留了合理的折弯扣除值，孔位距离折弯边的距离均大于2倍板材厚度，避免冲压加工时孔位出现拉扯变形，展开后的板材轮廓无尖锐死角，可直接用于激光切割下料，无需二次调整工艺参数，对于结构设计从业者来说，该模型可直接复用在各类需要侧向支撑、多点连接的设备结构中，也可根据实际安装空间调整各段折弯长度、孔位位置，快速衍生出适配不同场景的支架结构，大幅缩短非标结构件的设计周期。实际装配过程中，该支架无需额外制作专用工装，仅需通过标准紧固件即可完成安装，后期维护更换时也可直接拆卸替换，不会对主安装基面造成不可逆的损伤，在批量设备装配场景下，这种标准化的钣金支架能有效降低装配工时，减少现场配作的工作量。
