法兰安装式弹簧隔振缓冲组件结构设计

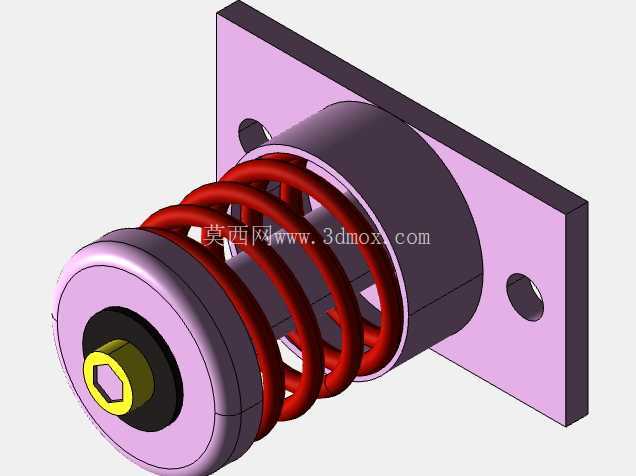

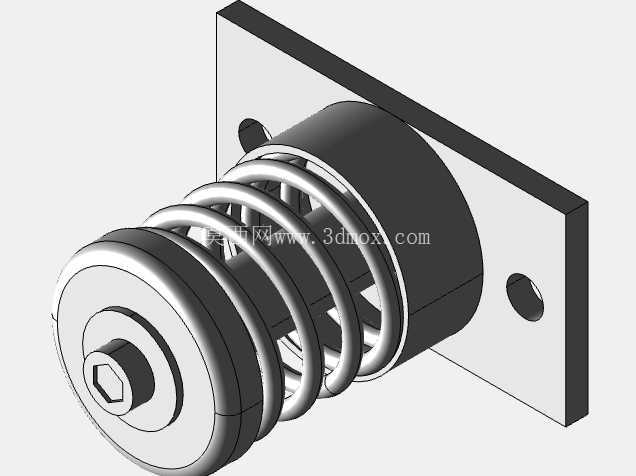

　　在工业设备振动控制场景中，这类带法兰安装座的弹簧隔振组件，常被应用在中小型动力设备、管路支撑、精密仪器台架的被动隔振环节，核心作用是阻断设备运行产生的振动向安装基础传递，同时缓冲外部冲击载荷对设备本体的影响，避免振动传导引发的紧固件松动、精密元件精度漂移、结构疲劳损坏等工程问题。从结构组成来看，该组件采用侧装法兰作为安装基准，法兰板上预留两个对称的安装通孔，可直接通过螺栓固定在设备侧壁或安装立面上，安装时无需额外加工复杂的适配基座，适配垂直方向的载荷承载需求，安装边界清晰，法兰板的平面度公差需控制在合理区间，避免安装后弹簧轴线偏斜导致受力不均。

　　核心弹性元件采用圆柱螺旋压缩弹簧，弹簧线径、中径、有效圈数的匹配经过受力核算，能够在额定载荷下保持稳定的刚度特性，弹簧两端分别抵靠在法兰侧的筒体端面和前端的端盖内侧，筒体为弹簧提供径向约束，避免弹簧在受压缩或横向冲击时出现侧弯、脱出的问题，筒体与法兰板为一体化结构，保证整体连接刚度，减少应力集中点。前端端盖中心设置带内六角的连接螺柱，螺柱贯穿端盖中心孔，可与被隔振设备的安装位直接连接，螺柱与端盖之间设置耐磨衬套，既可以保证螺柱轴向滑动的顺畅性，又能避免长期往复运动造成的端盖孔磨损，端盖与筒体之间留有合理的轴向活动间隙，保证弹簧压缩行程内无卡滞。

　　设计过程中需要重点考量几个核心参数的匹配：首先是弹簧的静变形量，需要匹配被支撑设备的额定重量，保证隔振效率满足设计要求，通常隔振系统的固有频率需要低于设备扰动频率的三分之一以上，才能达到理想的隔振效果；其次是组件的极限压缩行程，需要预留足够的缓冲余量，避免设备受到瞬时冲击时弹簧压并导致刚性碰撞；再者是安装法兰的孔位间距与孔径，需要适配常用的安装螺栓规格，同时保证法兰板的厚度满足螺栓预紧力下的强度要求，不会出现安装后法兰变形的问题。

　　从实际使用场景来看，这类隔振器既可以用在小型风机、水泵这类旋转设备的侧壁安装支撑，也可以用在车载电子设备、移动作业机械的电控箱安装位，缓冲行驶过程中的颠簸冲击，还可以应用在工业流水线的检测工位支架上，隔离生产线其他工位传递来的振动，保证检测精度。结构设计上没有采用复杂的阻尼调节结构，依靠弹簧本身的特性实现基础隔振缓冲，结构简单可靠，维护成本低，适合批量生产应用，各零件的加工工艺性良好，法兰与筒体可采用一体铸造成型后机加工安装面与内孔，弹簧为标准螺旋弹簧可直接定制采购，端盖、螺柱、衬套均为常规机加工件，生产装配流程简单，装配时只需将弹簧放入筒体内，依次装入端盖、螺柱组件即可完成组装，装配后可通过螺柱的预紧调整初始安装高度，适配不同的安装间隙要求。需要注意的是，安装时要保证弹簧的轴线与载荷方向一致，避免偏载导致弹簧局部应力过大，缩短使用寿命，同时定期检查弹簧是否出现锈蚀、疲劳裂纹，衬套是否出现过度磨损，及时更换失效零件，保证隔振性能稳定。
