六齿带碎土辊牵引式农田深松整地机

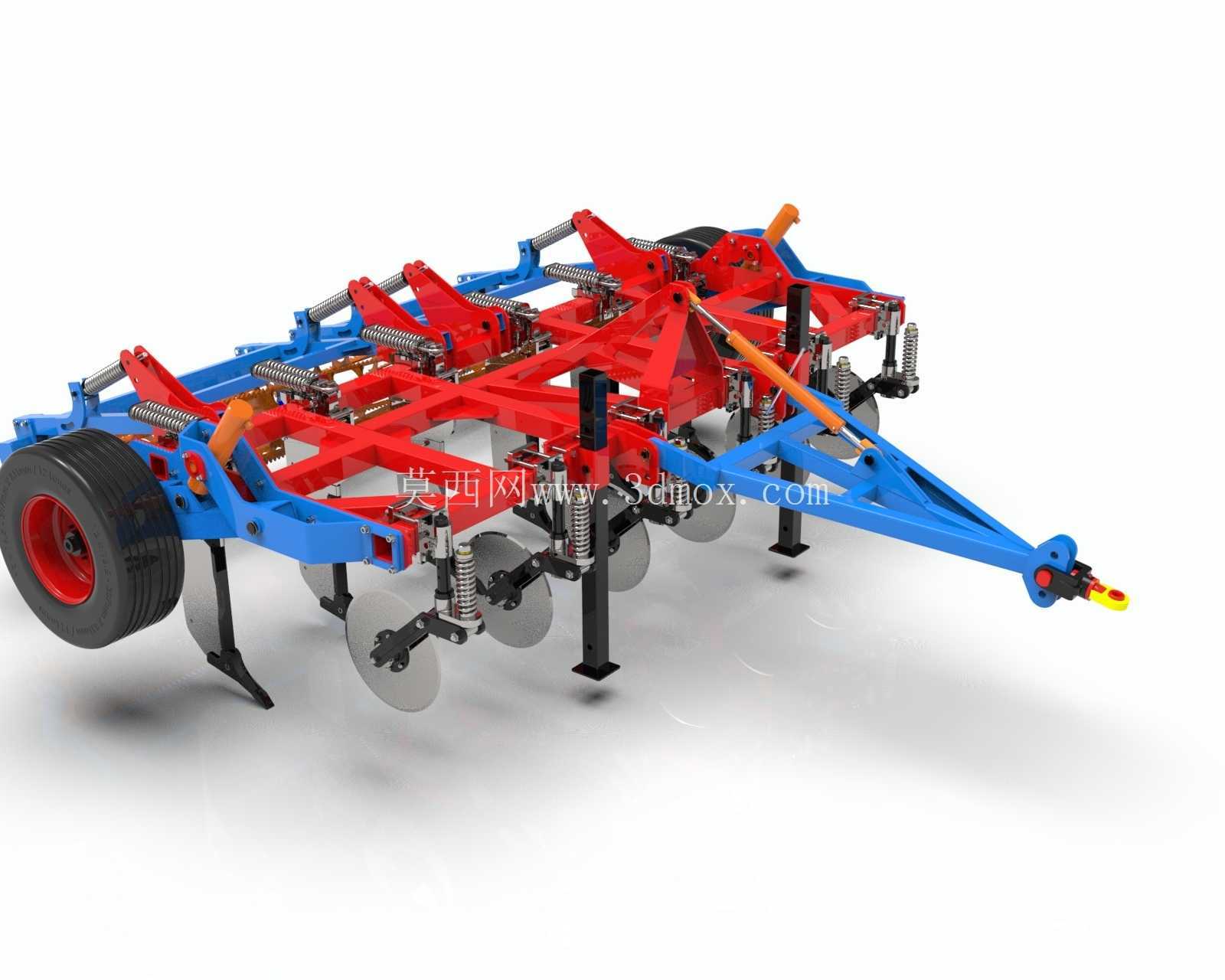

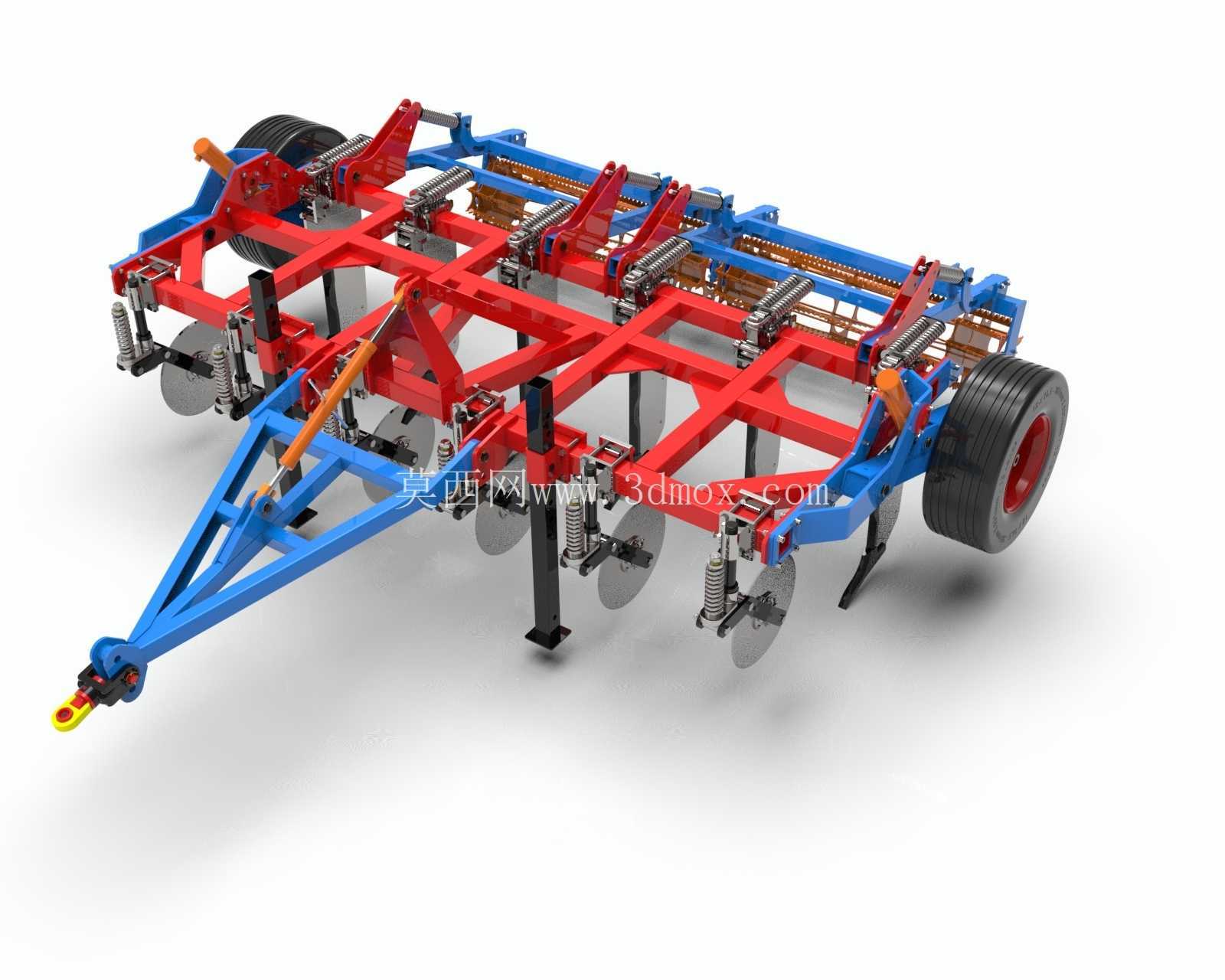

　　这款牵引式深松整地设备主要适配大马力轮式拖拉机，用于旱作农田的播前整地、休耕地块的土壤板结破除作业，在东北黑土区、华北一年两熟种植区的保护性耕作场景中应用广泛，可替代传统翻耕作业，减少土壤团粒结构破坏，同时打破多年浅旋形成的犁底层，提升雨水下渗能力与作物根系下扎深度。整机采用牵引式挂接结构，前端三角牵引架设置标准牵引销孔，挂接时需保证牵引点与拖拉机后牵引板处于同一水平高度，挂接边界需预留至少300mm的转向间隙，避免地头转弯时牵引架与拖拉机后轮发生干涉。

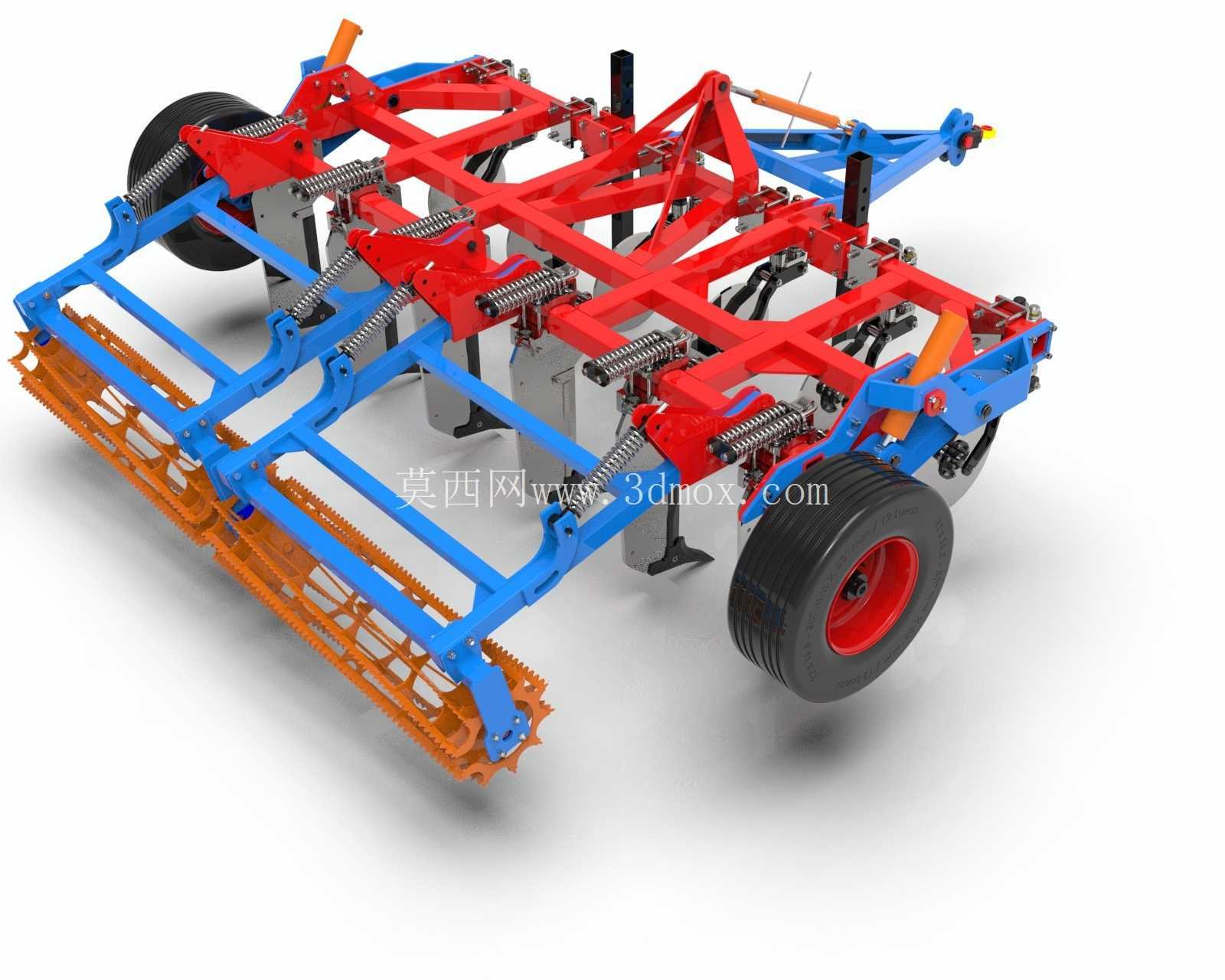

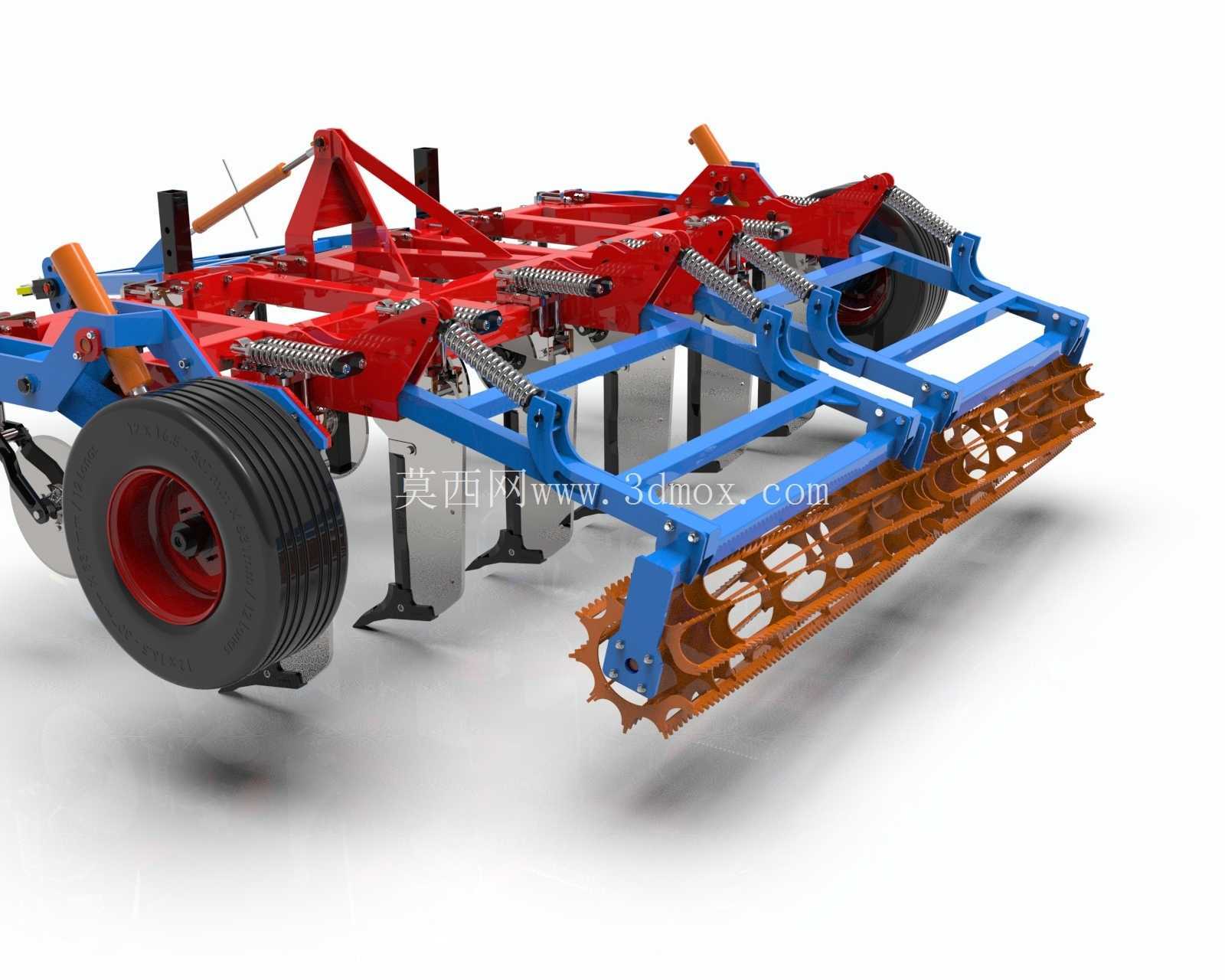

　　机架主体采用矩形钢管焊接成型的框架式结构，主梁横向跨度适配6行作物种植行距，单组深松齿通过U型螺栓固定在主梁下方，齿尖采用高强度耐磨合金材质，入土角设计为23度，作业时可在不打乱表层土壤结构的前提下，将深层土壤松动，作业深度可通过两侧的行走轮高度调节机构进行调整，调节范围覆盖250mm到450mm，适配不同土壤质地的深松作业需求。设备后部配套的碎土辊采用栅条式结构，作业时随设备前进被动转动，可将深松后带出的大土块挤压破碎，同时平整地表，避免深松后地表过于粗糙影响后续播种作业，碎土辊两端采用带防尘盖的外球面轴承安装，可适应田间多尘的作业环境，减少日常维护频次。

　　深松齿与机架之间设置弹簧过载保护结构，当齿尖遇到田间石块、树根等硬质障碍物时，弹簧被压缩带动深松齿向上抬起越过障碍物，避免齿尖断裂或机架变形，弹簧预紧力可根据作业地块的土壤坚实度进行调整，在砾石较多的地块可适当调大预紧力，保证深松深度稳定性。两侧的橡胶行走轮采用宽幅低压轮胎，接地比压小，作业时不会对已松土壤造成过度碾压，轮距设置与拖拉机轮距匹配，行走时可沿着拖拉机轮辙行进，减少作业阻力。整机的液压管路沿机架内侧排布，避免作业过程中被作物秸秆或石块刮损，液压油缸用于控制作业状态与运输状态的切换，运输状态下整机通过油缸抬起，最小离地间隙可达320mm，满足乡村道路的转移通行要求。

　　从结构设计角度看，整机重心位于行走轮轴线偏前位置，牵引状态下挂接点受力均匀，作业时不会出现前后翘头的情况，各工作部件的横向间距经过优化，既避免作业时出现漏松区域，也不会因间距过小导致土块堵塞，相邻深松齿的横向间距为600mm，可保证每个齿的作业幅宽无重叠，降低牵引阻力。设备的安装调试过程中，需首先保证机架处于水平状态，通过调整牵引销的上下安装位置与行走轮高度，使各深松齿的入土深度一致，避免出现作业深浅不均的情况；碎土辊的安装高度需根据深松深度调整，保证碎土辊始终贴合地表，既不会因压力过大增加作业阻力，也不会因间隙过大无法起到碎土平整作用。在黏重土壤地块作业时，可适当调快作业速度，利用设备前进的冲击力提升碎土效果，在沙质土壤地块则可适当降低作业速度，保证深松深度达标。
