透明结构齿轮式机械挂钟设计

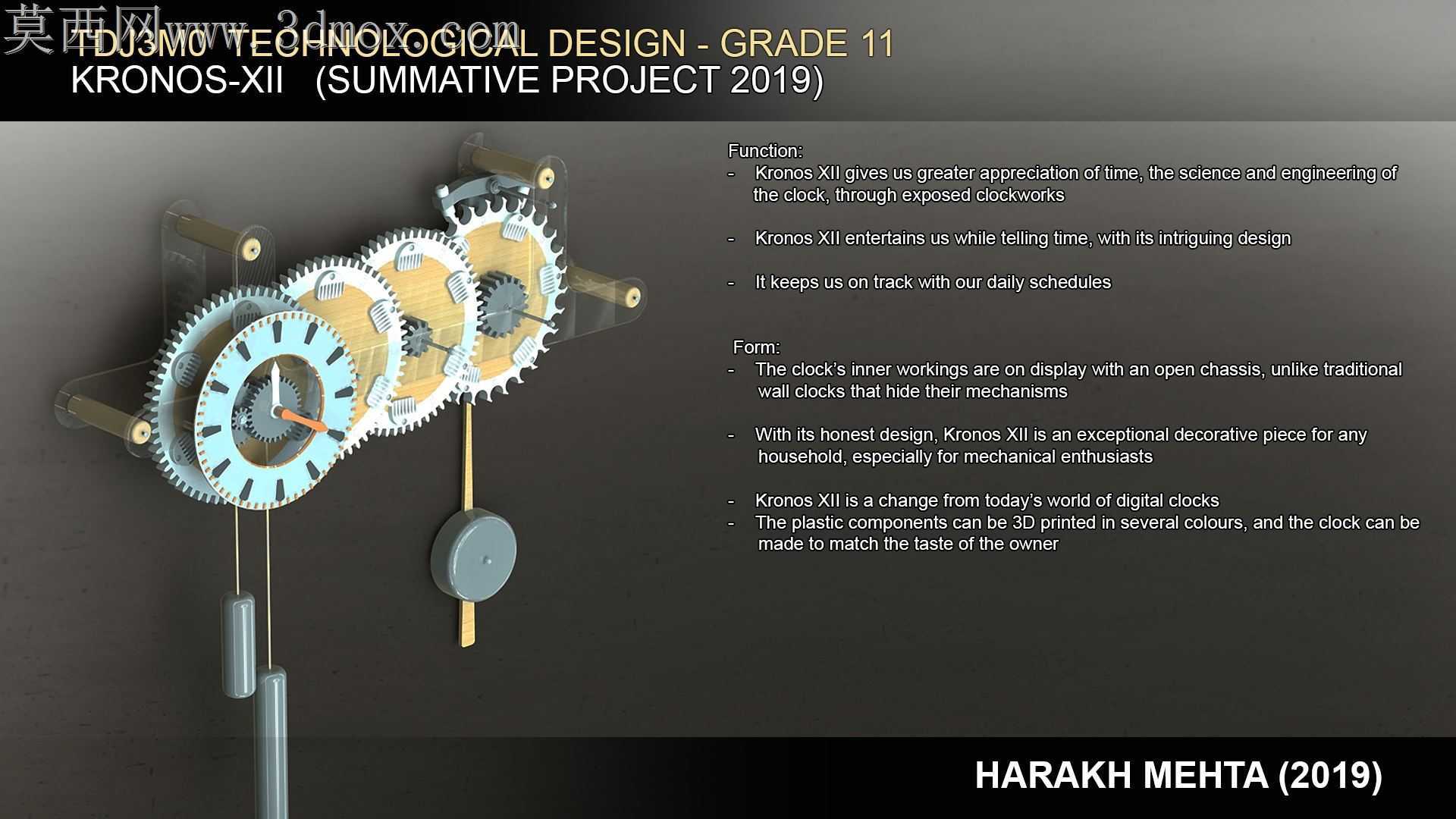

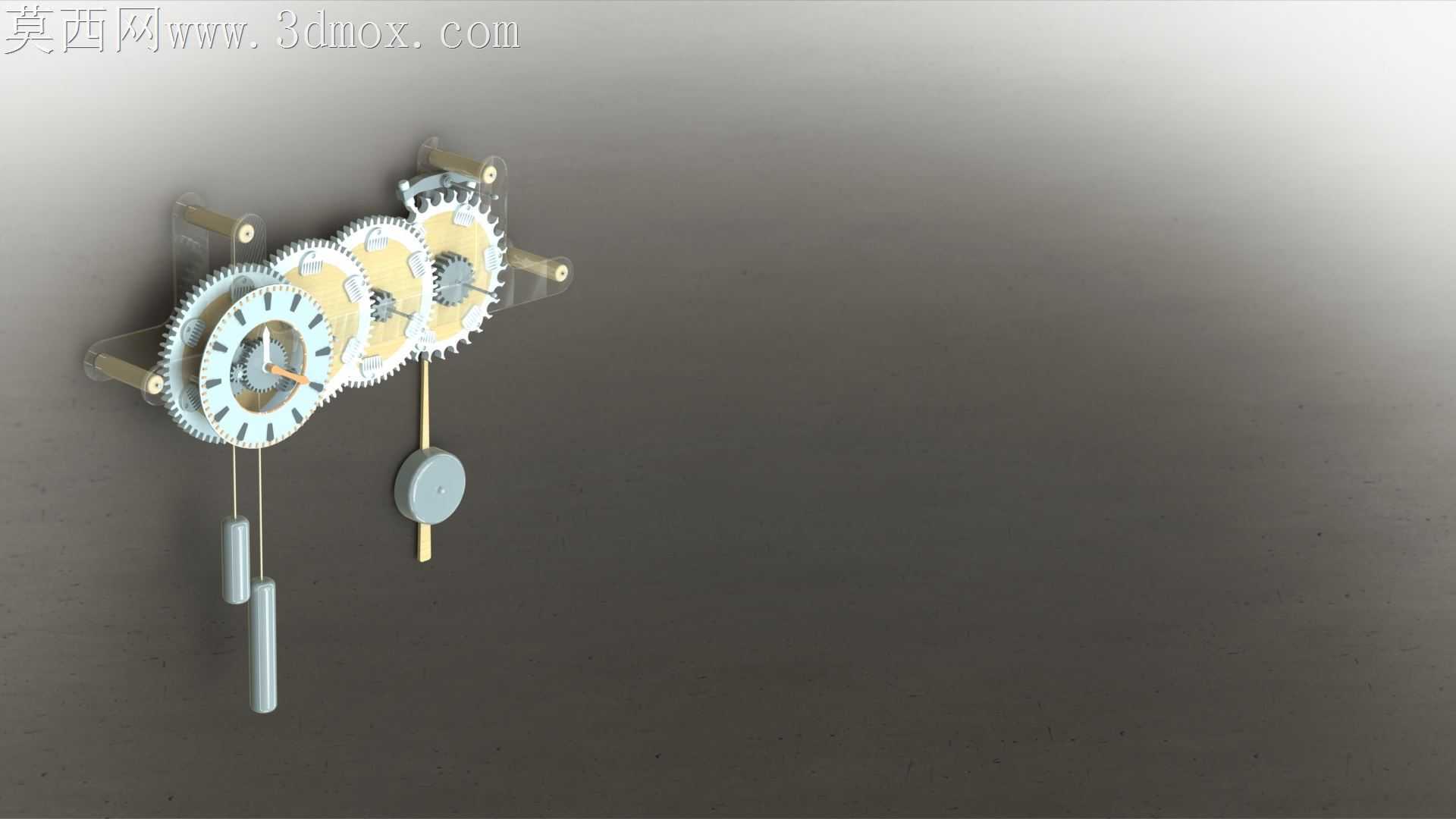

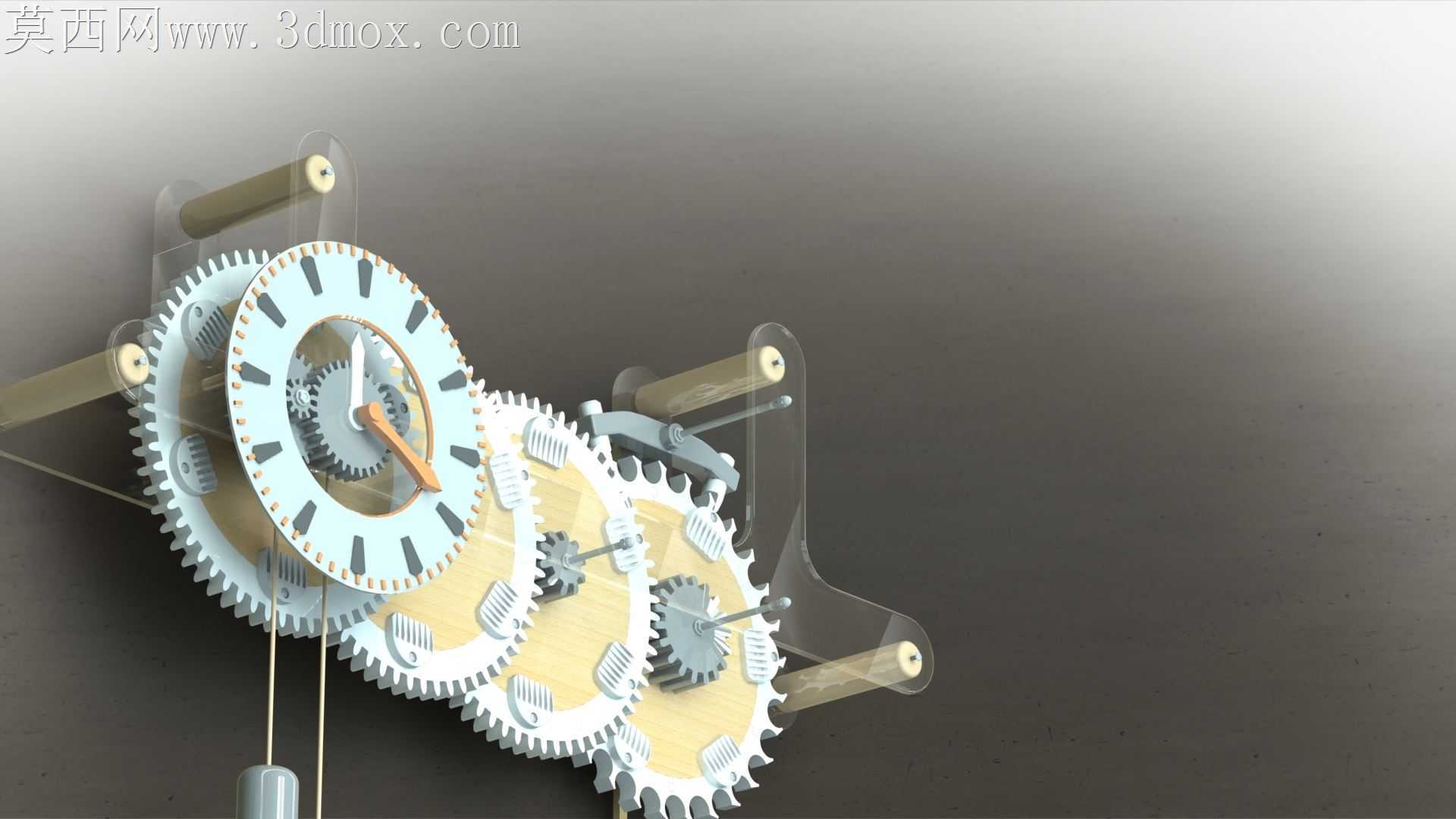

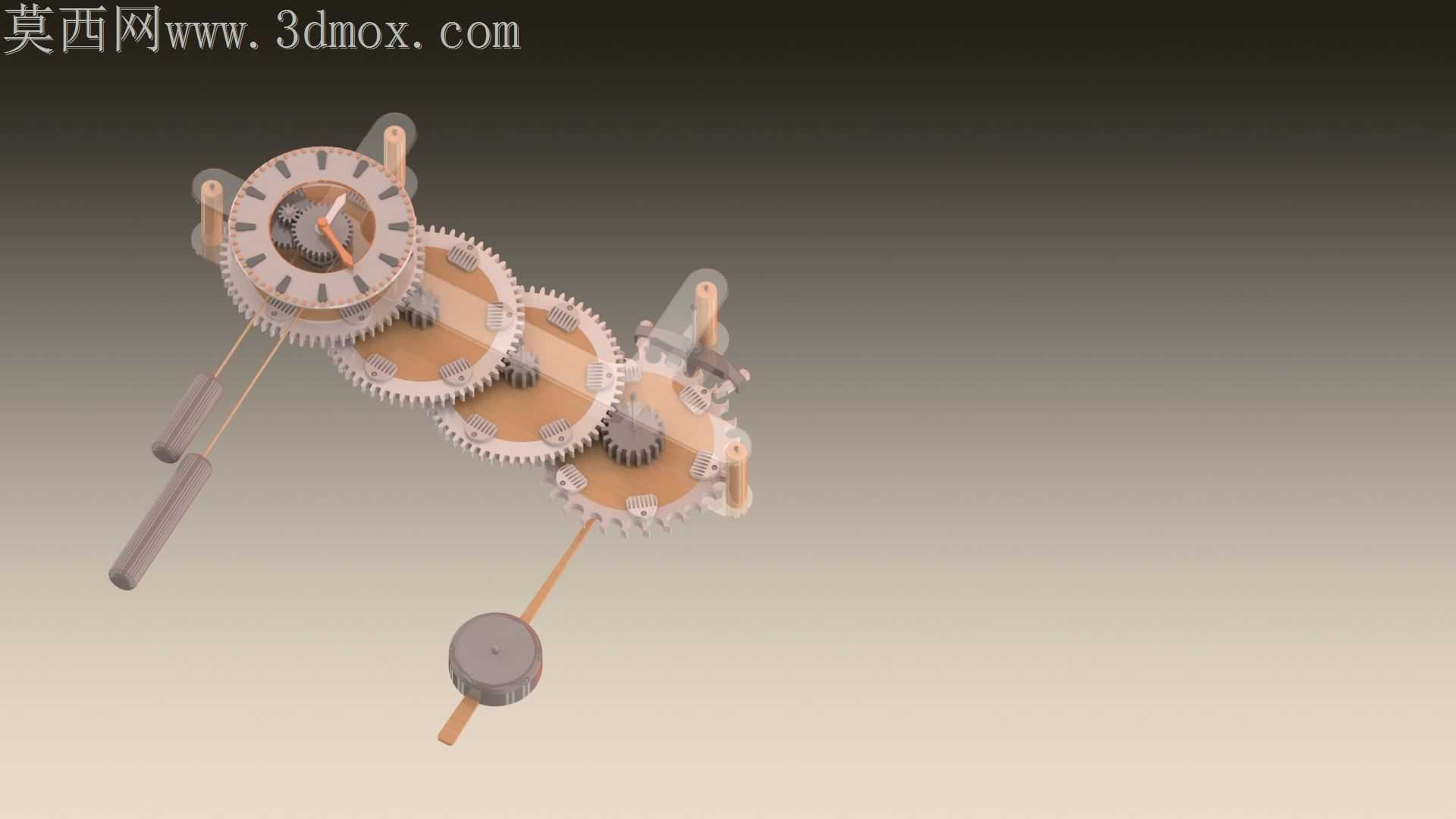

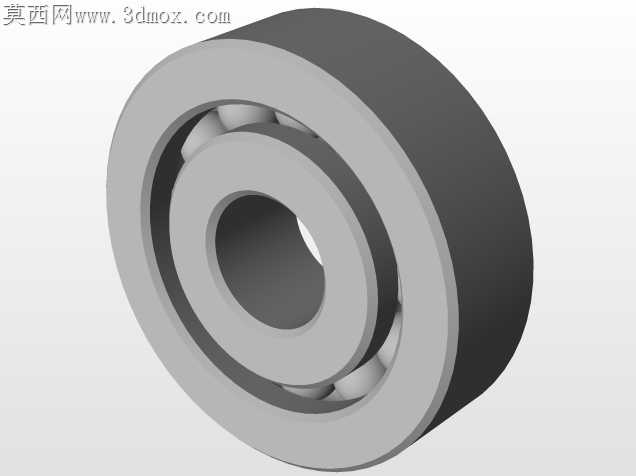

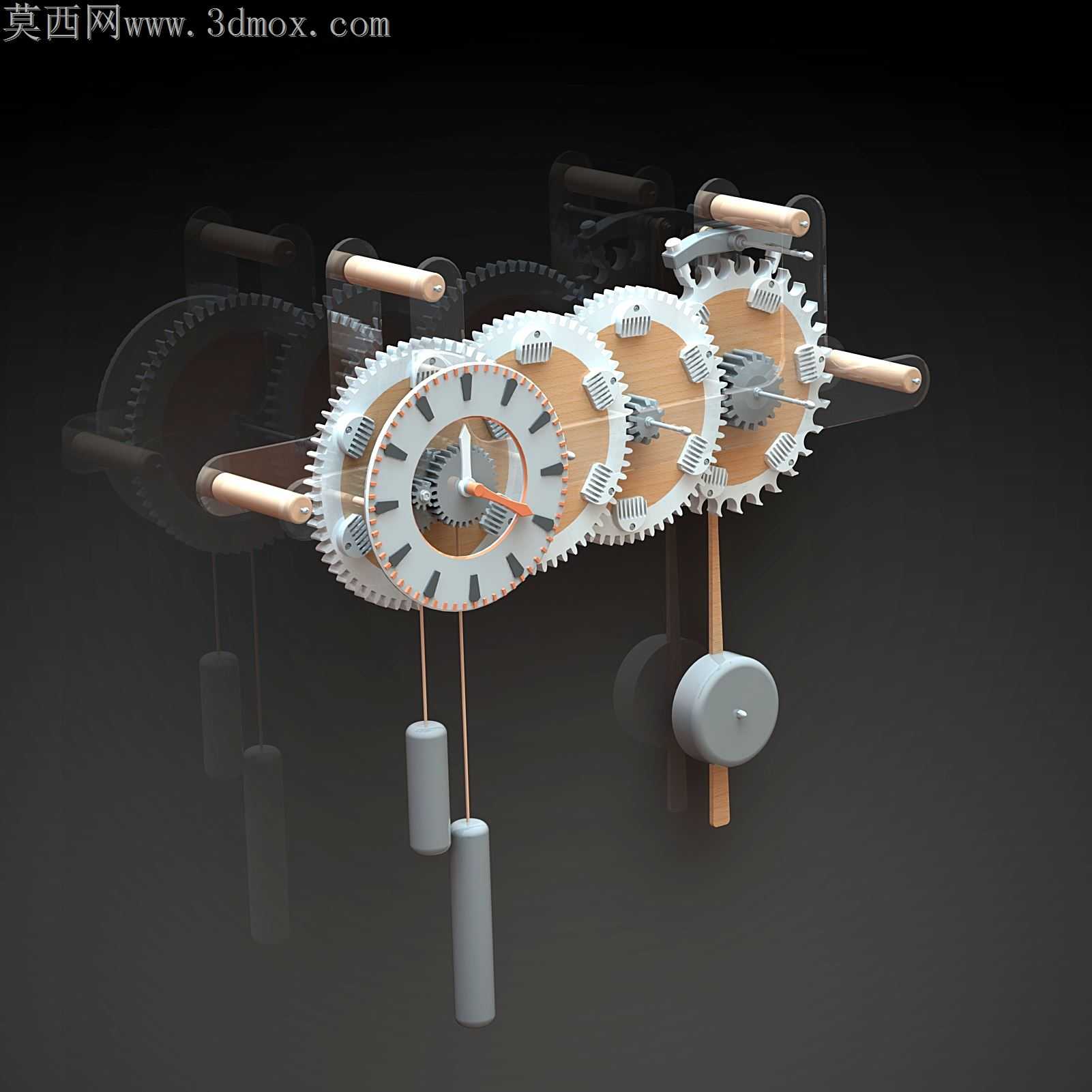

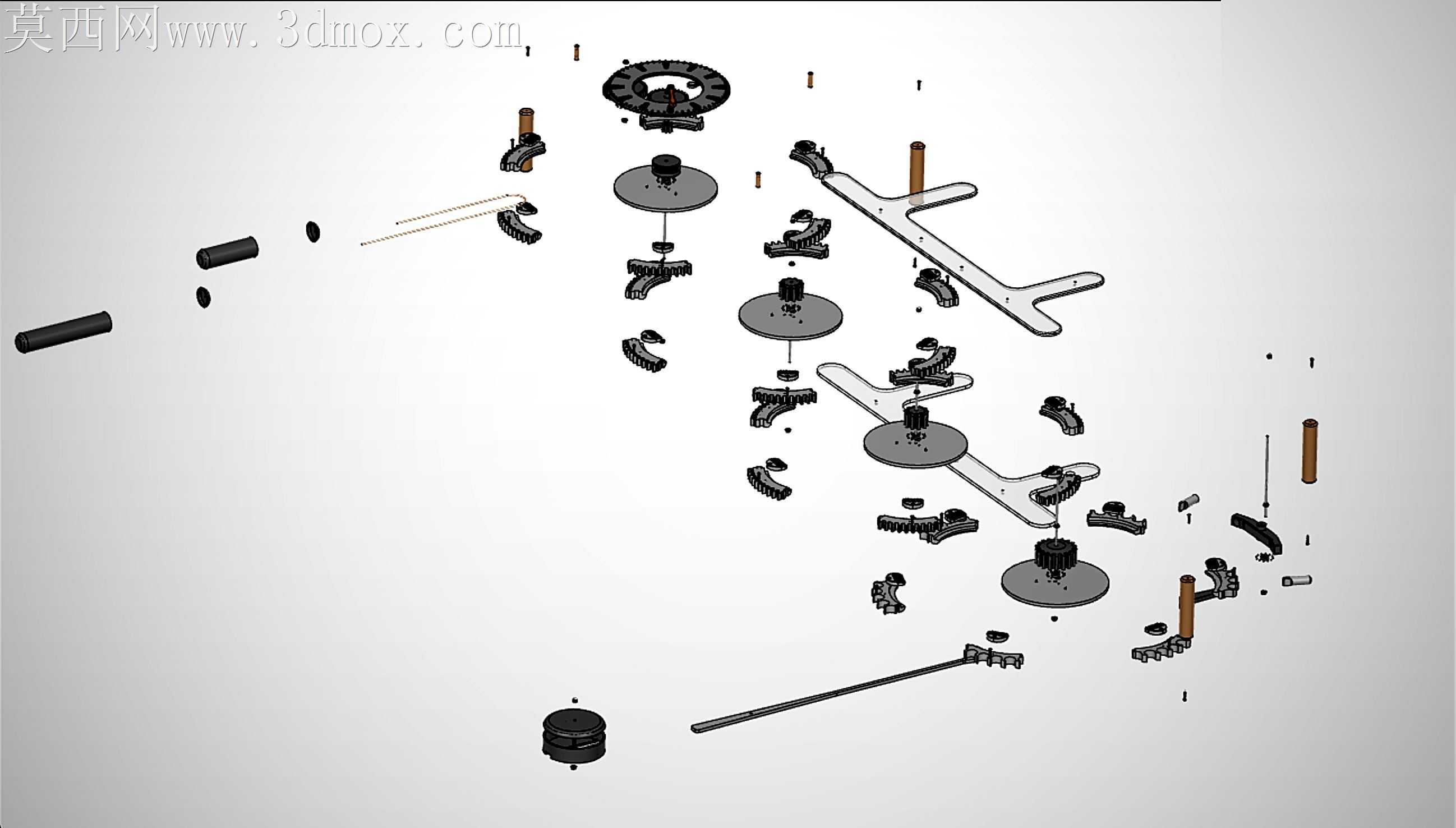

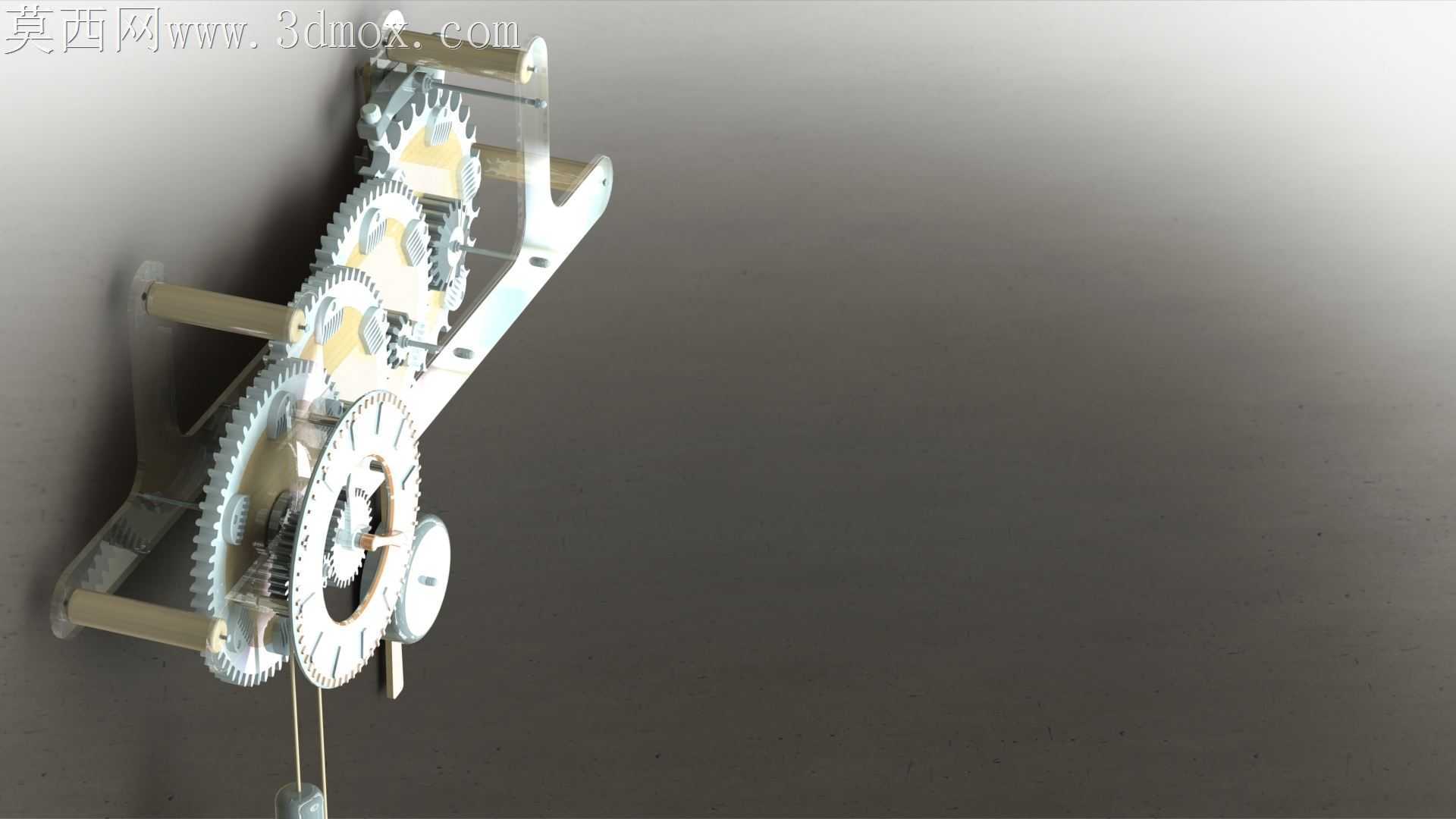

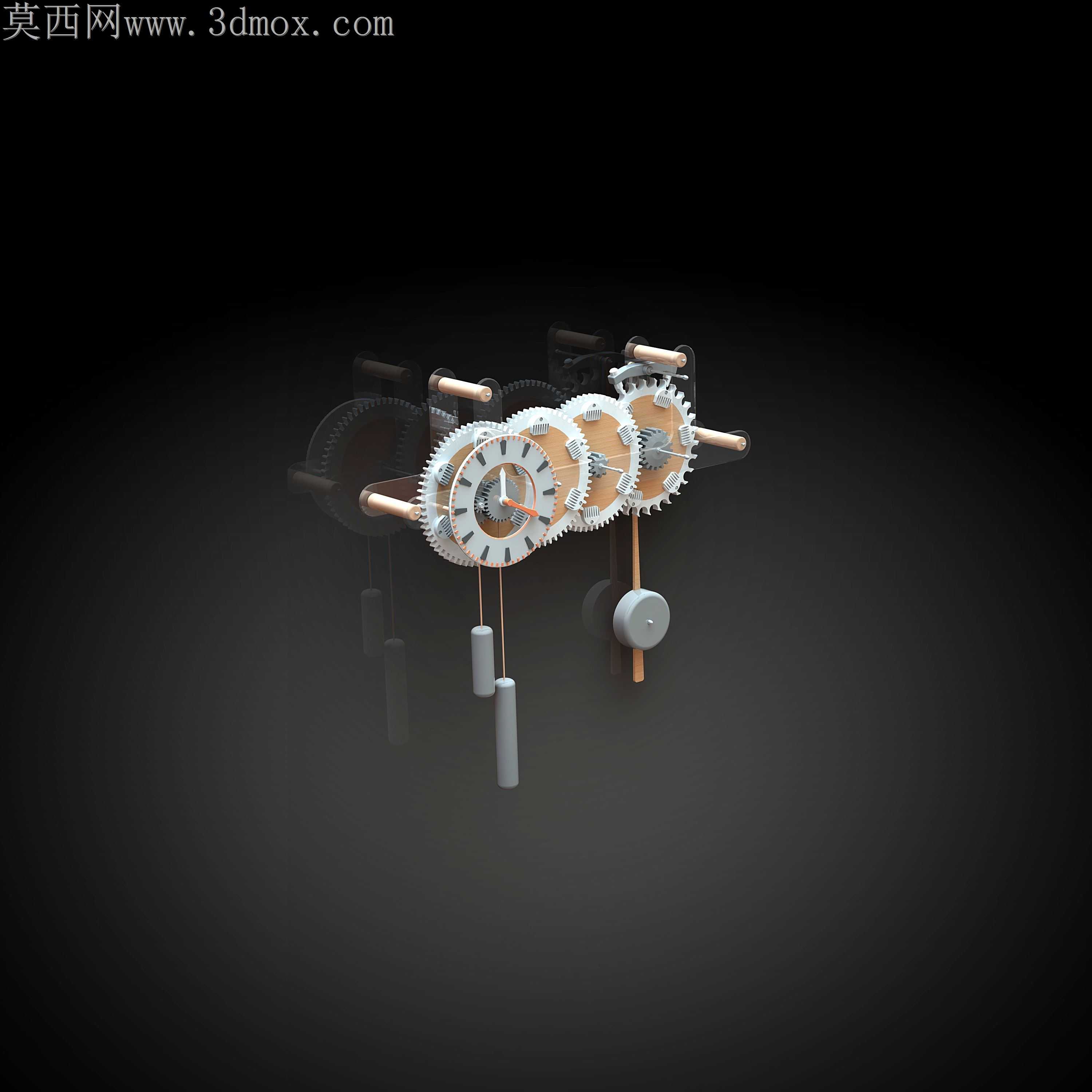

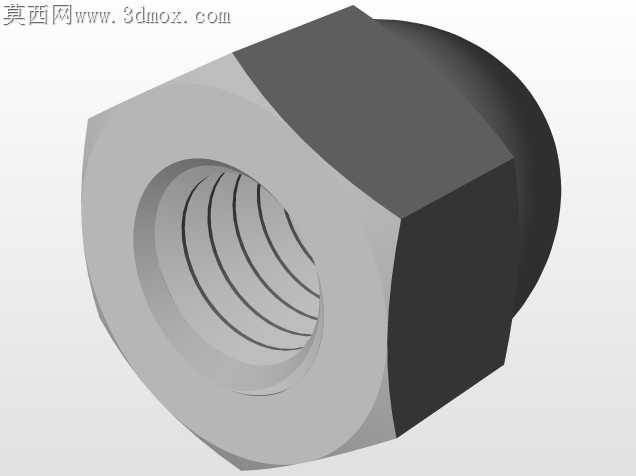

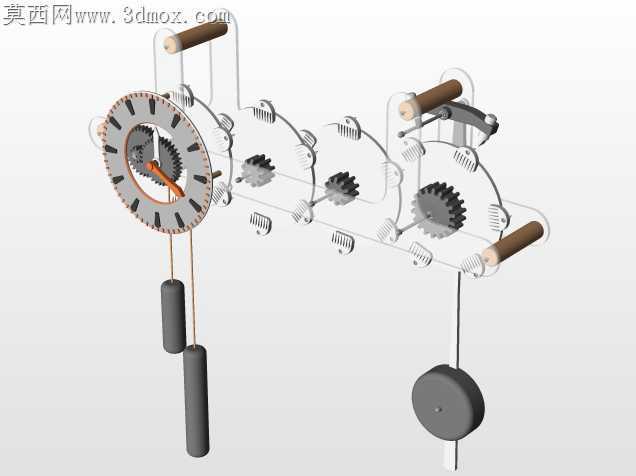

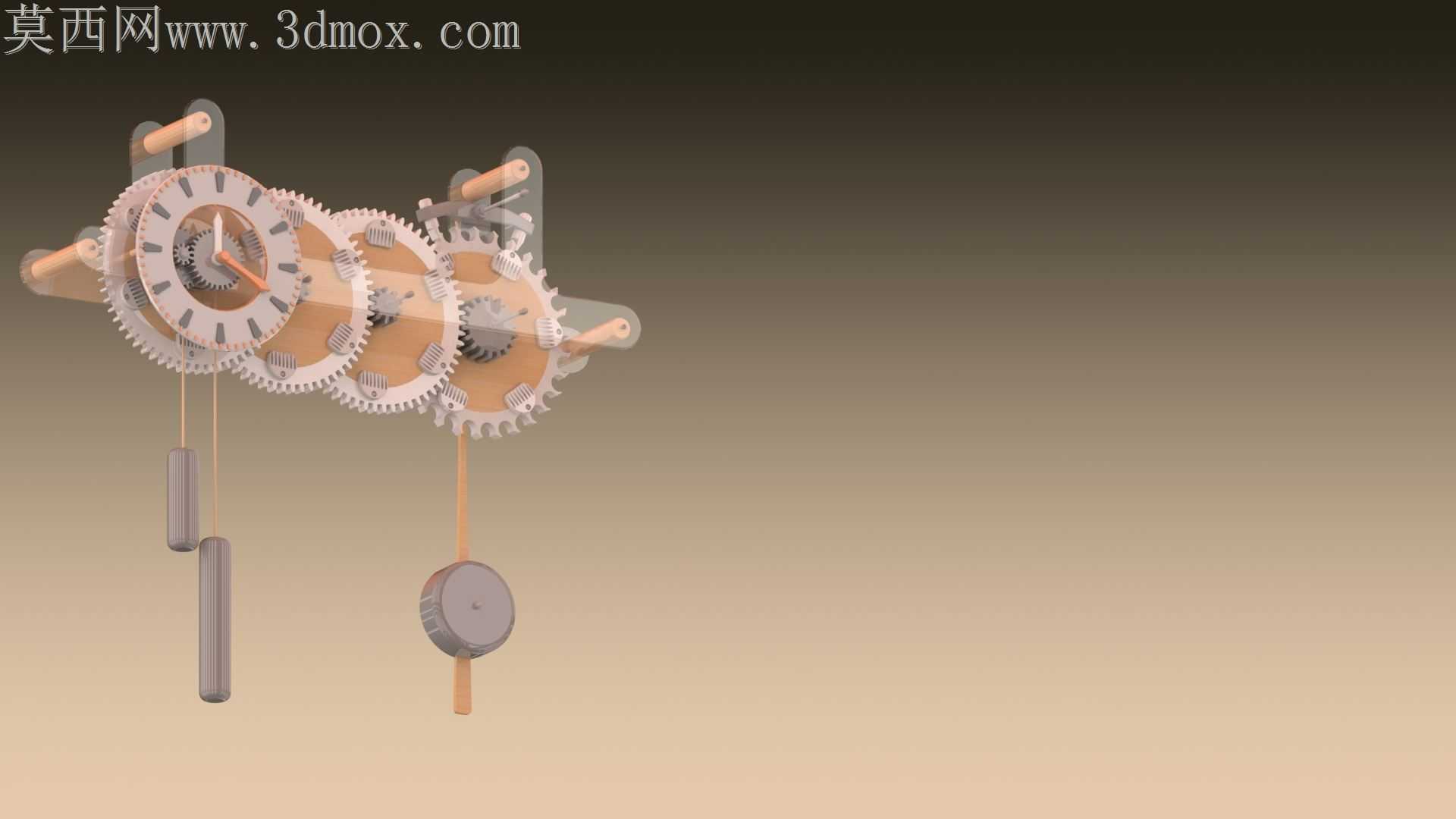

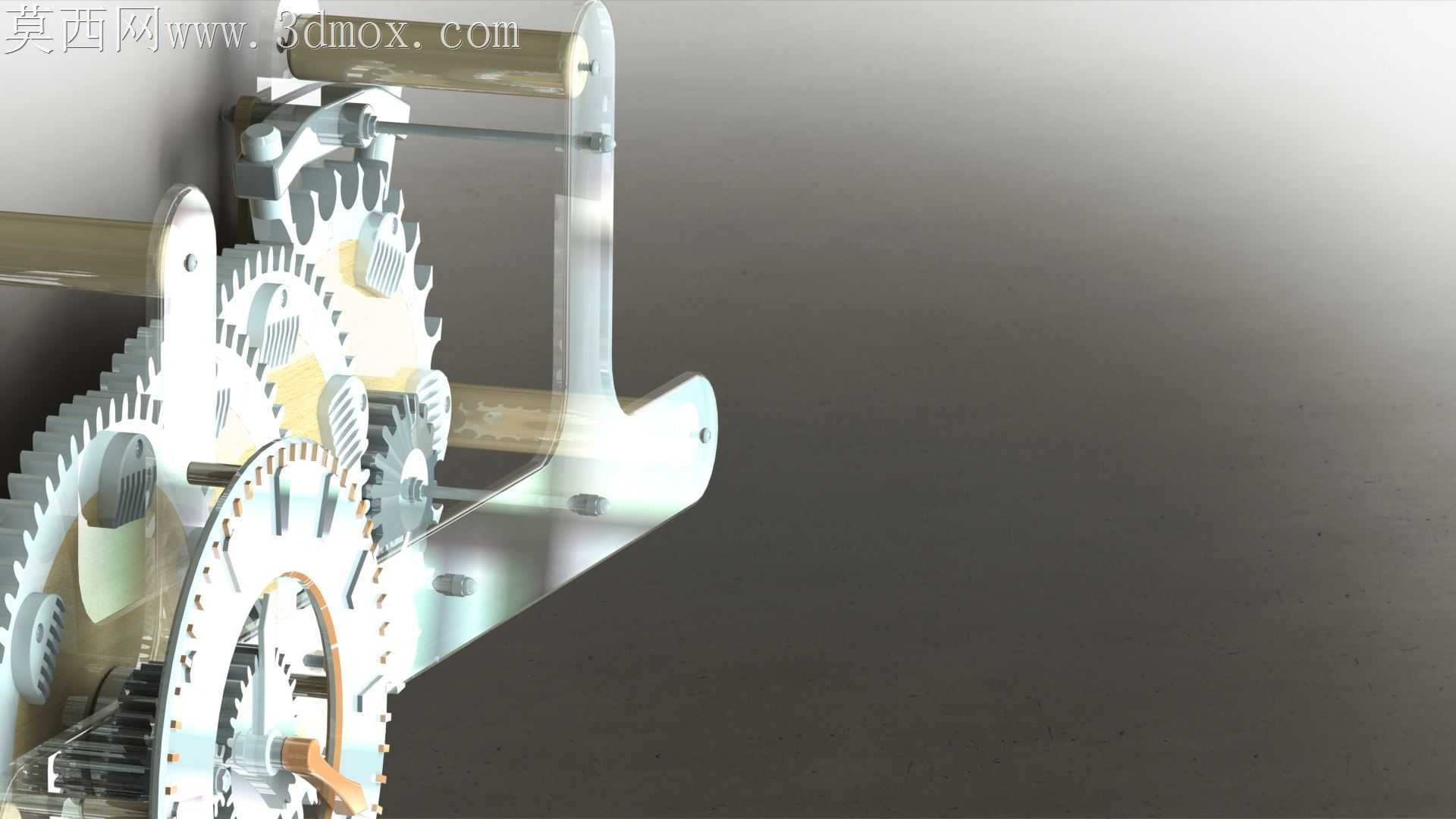

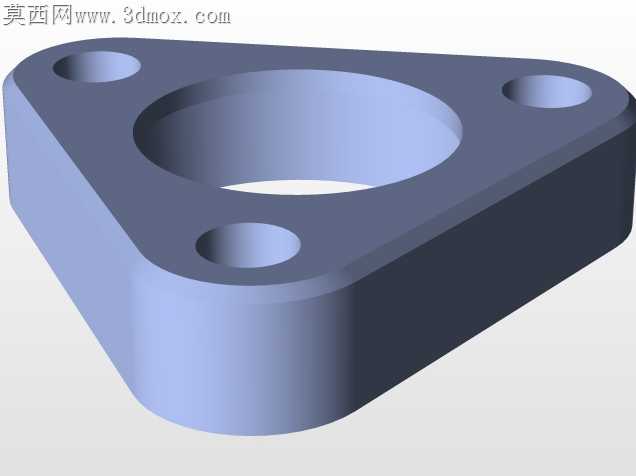

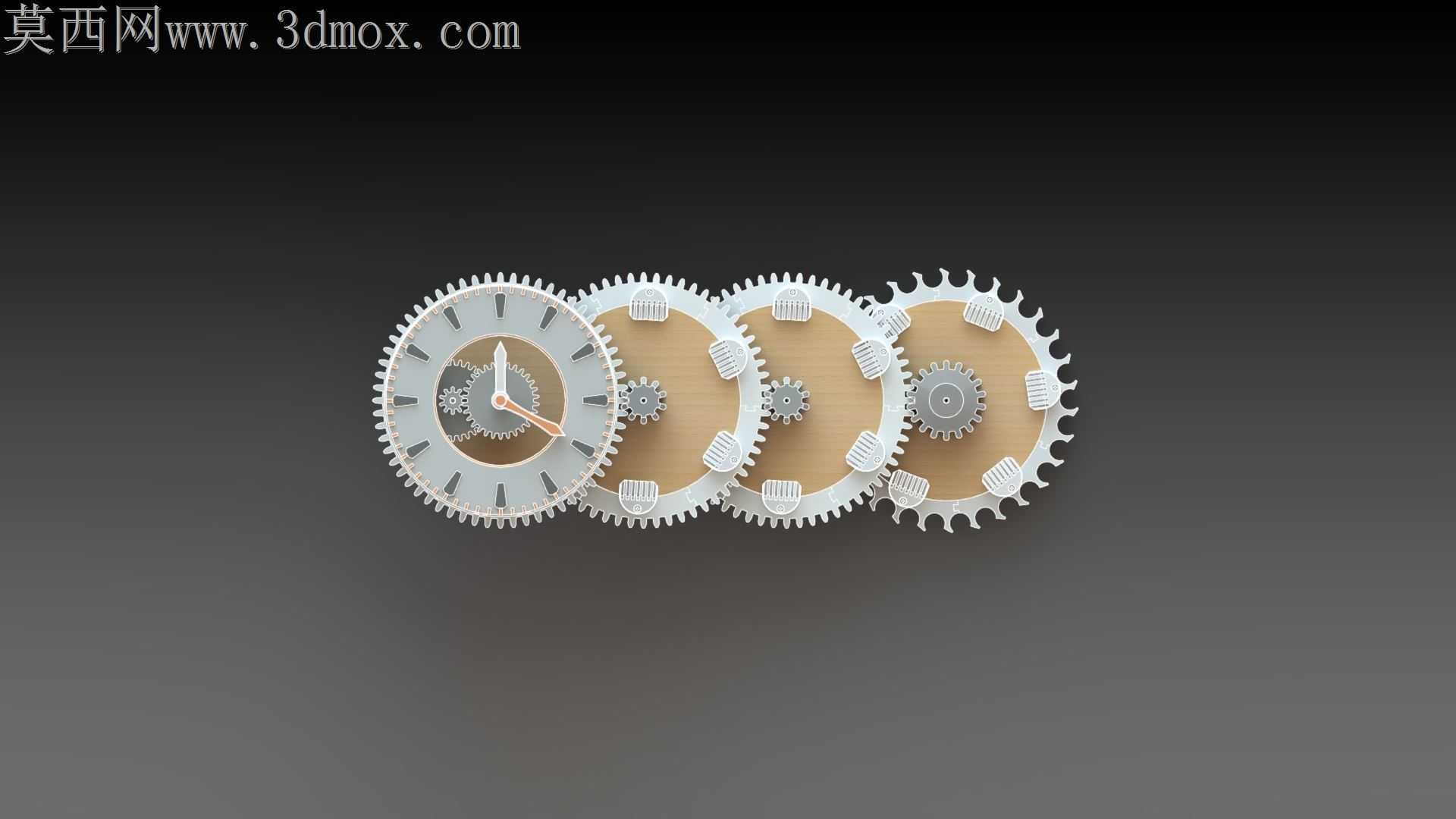

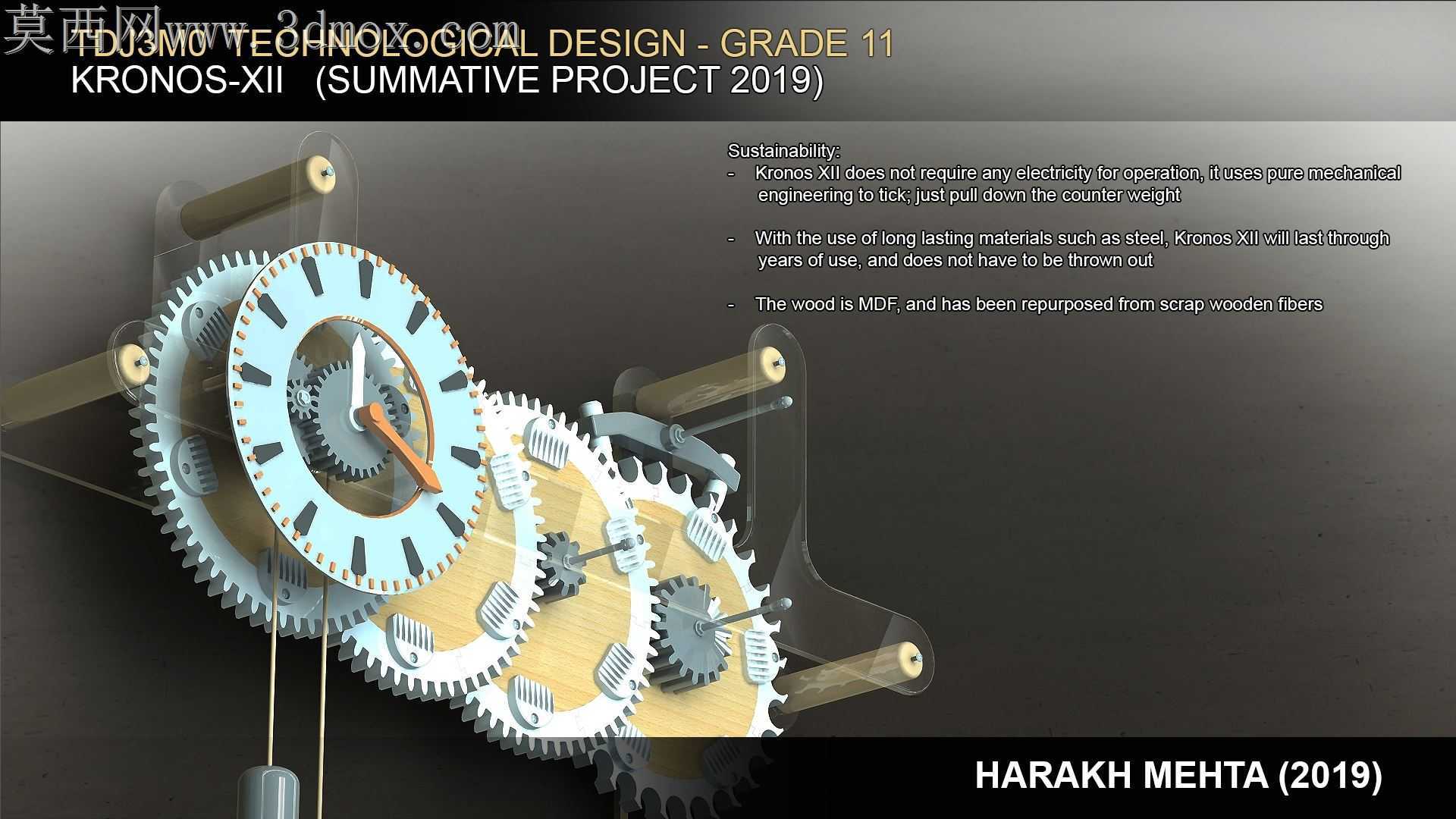

这款机械挂钟采用全机械无电子元件的走时结构，整体以透明化的布局将齿轮传动系统完全外露，既承担计时功能，也可作为兼具工业美感的桌面或墙面陈设装置，适配家居软装、机械科普展示、创客空间陈设等多类场景，能够直观展现机械计时的核心传动逻辑，也可作为机械原理教学的具象演示载体。整套传动系统以多组不同模数的渐开线圆柱齿轮作为核心传动部件，从动力输入到走时输出的传动链路完全裸露，重锤作为动力源通过重力下坠释放扭矩，经多级齿轮组减速后将动力传递至走时指针轴，同时配套擒纵结构控制齿轮组的匀速转动，保证走时节奏的稳定均匀，无需额外供电即可依靠重力势能完成长时间走时。设计过程中优先考虑了小型加工设备的适配性，整体结构拆分后的单一部件可容纳在140mm×140mm×140mm的加工边界内，适配常规桌面级加工设备的成型尺寸，部件拼接采用标准规格的转动副与紧固件，轴承选用通用微型轴承，安装孔位统一为5mm直径，配套常规自攻螺钉即可完成整体装配，无需定制特殊规格的连接件。结构板材选用常用的中密度纤维板作为基础加工材料，这类材料在常规五金渠道即可获取，切割加工难度低，表面处理工艺简单，适合个人爱好者自行加工组装。设计时对齿轮组的传动比做了精准匹配，将原基础计时结构的传动比放大调整后适配更大尺寸的钟面显示，钟面采用清晰的刻度标识搭配醒目的指针，保证日常读时的便捷性。外露的重锤结构既承担动力存储的功能，也作为视觉装饰元素平衡整体结构的视觉重心，齿轮组采用同轴串联的排布方式，在有限的空间内完成多级减速传动的布局，同时让整个传动过程具备动态展示效果，走时时齿轮的同步转动可形成极具韵律感的动态视觉效果。整体结构没有额外的封闭外罩，所有传动部件完全外露，既降低了整体的加工与组装难度，也让使用者可以直观观察到机械计时的每一步传动过程，在实现精准计时功能的同时，兼具机械美学展示与科普教学的附加价值，安装时仅需预留对应尺寸的固定空间，保证重锤的下坠路径无遮挡即可正常运行。
