切向通风试验用辊筒式风轮结构

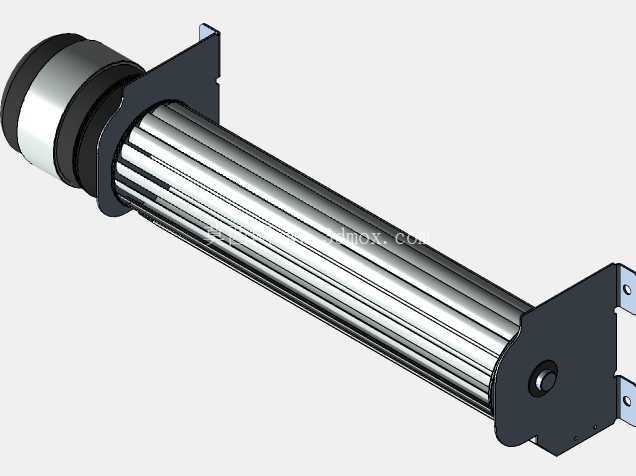

　　这款辊筒式风轮结构主要面向切向通风类试验场景开发，在暖通设备性能验证、小型风道流场测试、工业散热单元模拟试验中都能见到这类构件的身影，它的核心作用是在试验台架上模拟切向出风的气流组织状态，为通风系统的参数匹配、流场优化提供实体测试载体。从结构功能上看，主体采用多道平行直肋式辊筒作为气流做功核心，肋条沿辊筒轴向均匀排布，旋转过程中可以沿切向稳定推送气流，相比传统离心式风轮，它的出风幅宽更大，轴向气流均匀度更优，适合长条形出风口的通风性能测试场景。两端的安装支架采用弯折钣金结构，支架上预留的定位孔与安装腰型孔，能够适配不同试验台架的安装位差，安装时可以通过腰型孔微调辊筒的水平度与同轴度，避免旋转过程中出现动平衡偏差导致的振动问题。

　　端部的限位衬套采用分层结构，外层为硬质耐磨材质与支架安装孔配合，内层为缓冲材质与辊筒转轴接触，既可以降低转轴旋转过程中的磨损速率，也能吸收一部分旋转产生的径向跳动，提升试验过程中的运行稳定性。设计过程中优先考虑了试验场景的拆装便捷性，支架与辊筒主体采用可拆分式连接结构，不需要完全拆解台架就可以快速更换不同肋条参数的辊筒主体，适配不同风速、风量的测试需求。辊筒的有效工作长度覆盖了常规试验台的出风口宽度范围，两端支架的外轮廓尺寸控制在常规测试舱的安装边界内，不需要额外改造测试舱体就可以完成装配。

　　肋条的截面形状经过多轮流场仿真优化，边缘做了小角度倒角处理，既可以降低旋转过程中的风阻噪音，也能减少肋条尾部的气流涡流，提升切向出风的平直度，让试验采集到的风速、风压数据更贴近实际使用状态。端部的连接轴采用台阶式设计，不同轴径段分别对应衬套安装位、动力输入位，装配时可以通过台阶面快速定位轴向位置，不需要反复测量安装尺寸就能保证辊筒与驱动端的同轴度。支架的弯折角度经过受力校核，在辊筒最高测试转速下，支架的形变量控制在允许范围内，不会因为支架形变导致辊筒旋转过程中出现擦碰问题。

　　这类结构除了试验场景外，经过参数调整后也可以直接适配到风幕机、长条型散热风机、设备通风单元等产品中，只需要根据实际产品的安装尺寸调整支架孔位、辊筒长度与肋条参数，就可以快速完成产品化适配，不需要重新做整体结构设计。建模过程中对各个配合面的公差做了预留，衬套与支架孔、转轴与衬套的配合公差按照转动配合的标准选取，既不会因为间隙过大出现运行晃动，也不会因为间隙过小导致装配困难、转动卡滞。
