粒子电子通讯模块结构三维建模

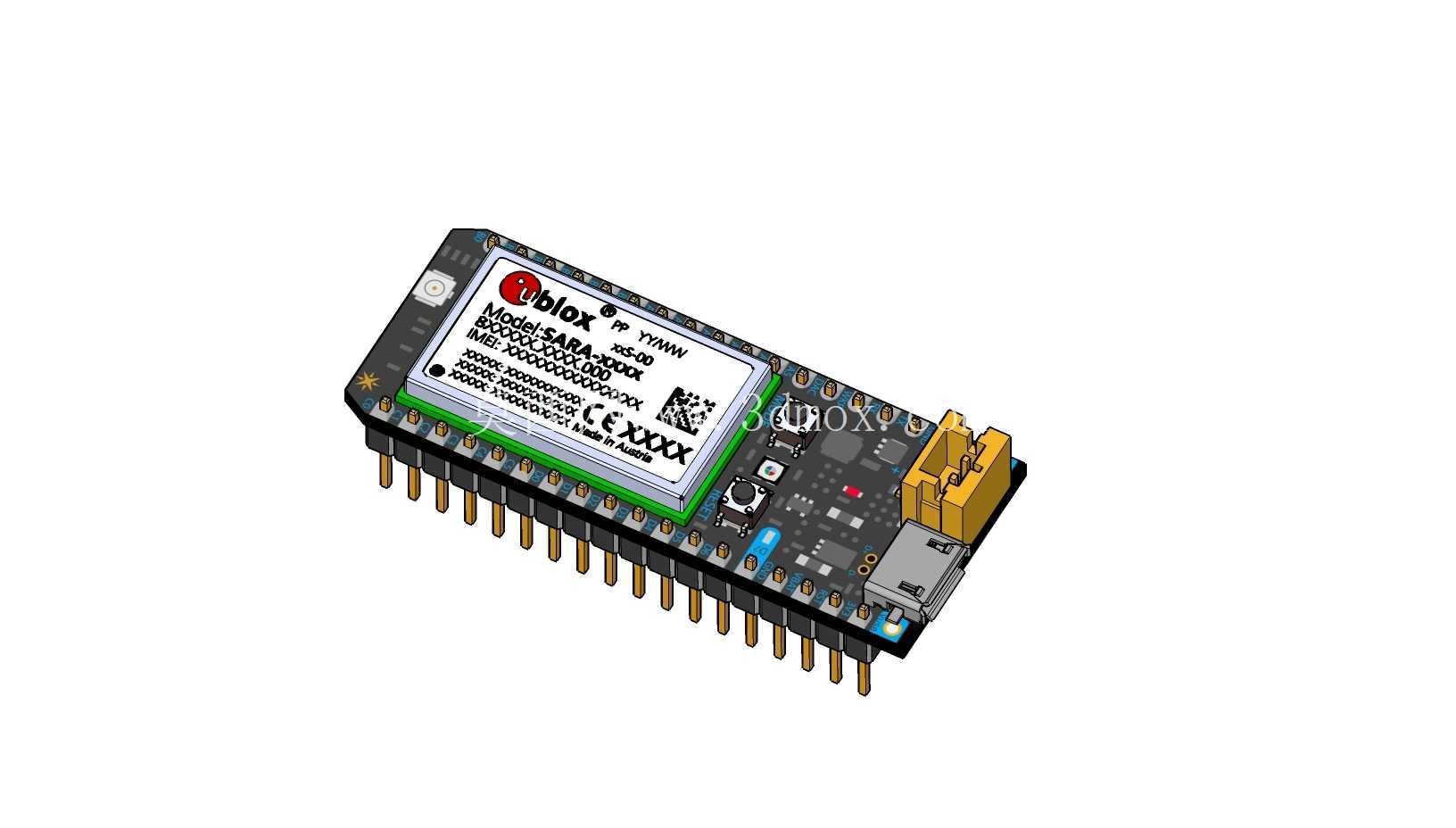

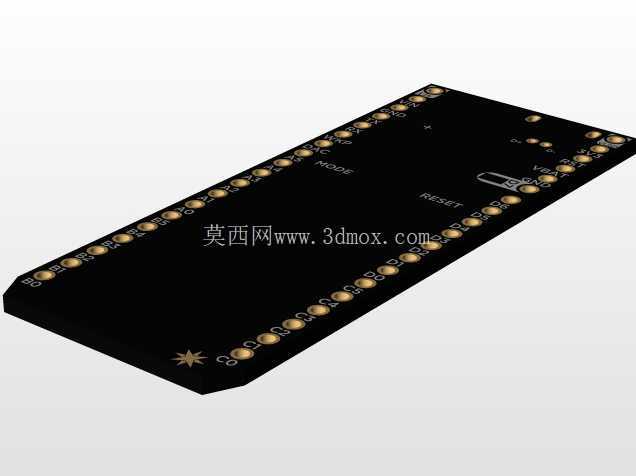

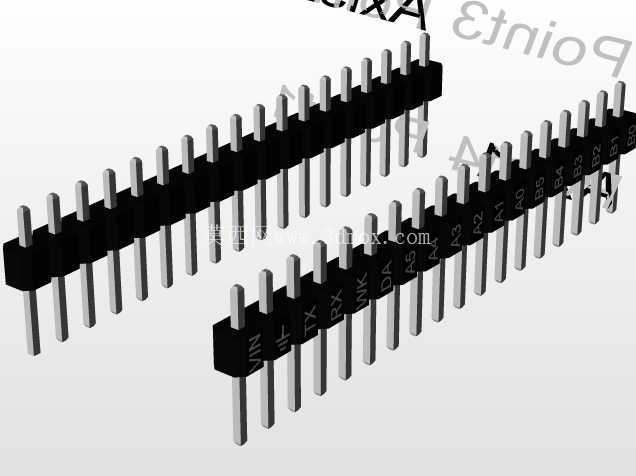

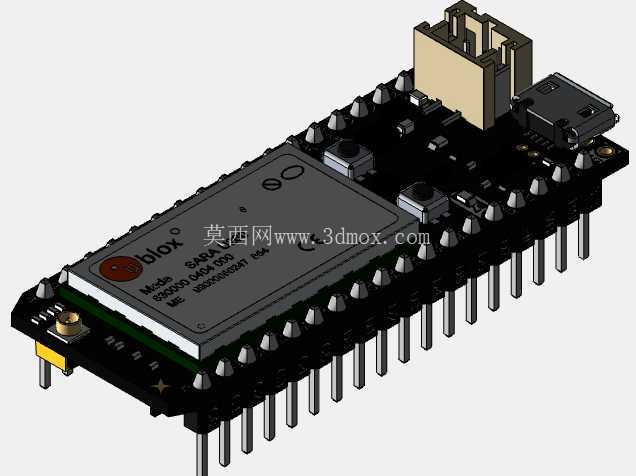

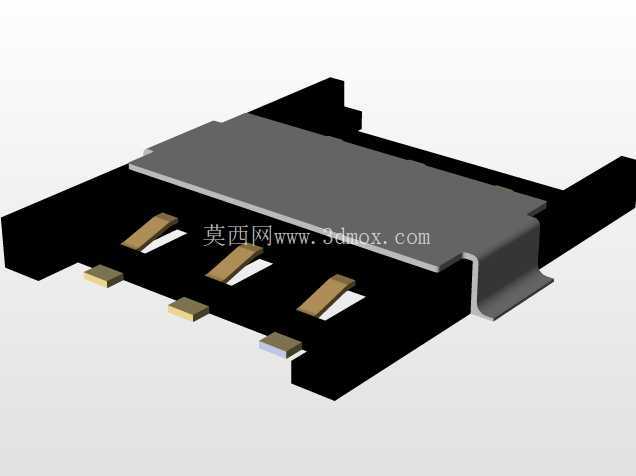

　　从实际工程应用的角度看，这类模块的三维结构建模需要优先匹配量产装配的公差要求，模型完整还原了模块的双层板堆叠结构：上层为射频核心板，集成了u-blox制式的蜂窝通讯单元，板载陶瓷天线预留区域、SIM卡卡座的安装位做了下沉式结构处理，避免卡座突出板卡表面影响后续外壳装配；下层为接口载板，两侧排布的2.54mm间距直插排针是模型重点还原的安装边界，排针的伸出长度、引脚间距公差严格控制在±0.1mm范围内，适配通用面包板、定制载板的焊接与插接需求，排针根部做了0.2mm的倒角处理，还原量产模块的波峰焊工艺避让结构，避免焊接时焊锡溢流导致引脚连锡。在物联网终端硬件的结构开发流程中，这类集成了射频单元与主控电路的粒子电子通讯模块，是各类低功耗远程采集设备的核心硬件载体，常被部署在智能表计、环境监测节点、工业设备状态采集终端、户外资产定位装置等场景中，承担设备端与云端平台的数据透传、指令交互功能，其结构设计的合理性直接决定了终端产品的装配效率、环境耐受能力与长期运行稳定性。

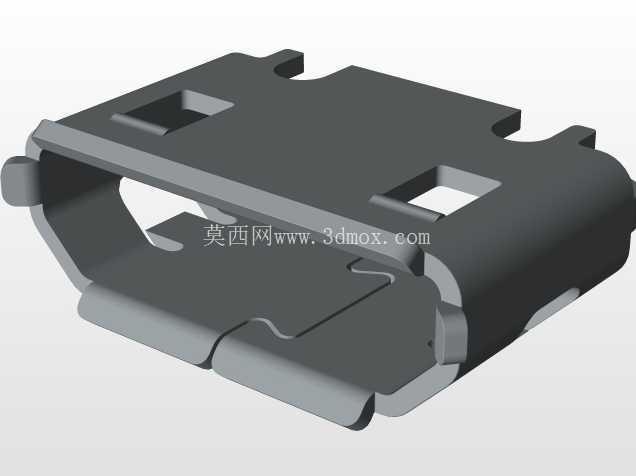

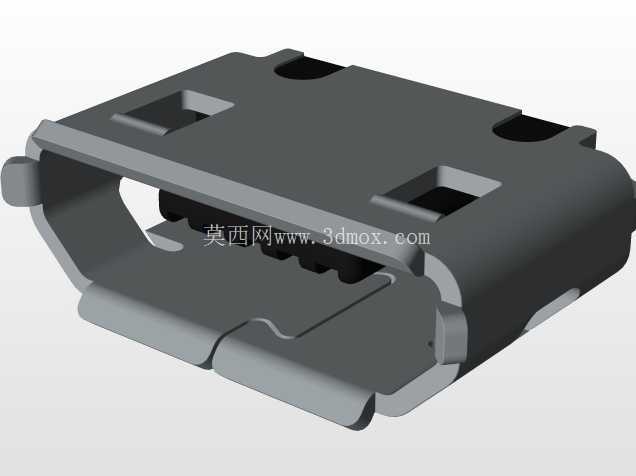

　　模块侧方的Micro-USB调试接口做了精确的开口尺寸还原，接口周围的金属屏蔽罩高度与板卡表面的电容、电阻、指示灯等分立器件的高度差完全匹配实物，建模时特意区分了不同器件的材质属性：射频屏蔽罩为哑光镀锡金属材质，板载复位按键为硅胶键帽搭配塑料底座，板角的安装定位孔为金属化过孔结构，孔径适配M2规格的固定螺丝，可满足模块在震动场景下的螺丝固定需求。在结构设计思路上，这类通讯模块的建模需要兼顾硬件调试与外壳适配的双重需求，模型还原了板卡边缘的工艺边宽度，预留了SMT贴片生产时的传送定位空间，射频区域的净空区做了明确的结构标识，提示后续外壳设计时该区域不能有金属遮挡，避免影响射频信号的收发灵敏度。

　　模块整体的外形尺寸严格参照实物比例还原，板卡厚度为1.6mm标准PCB厚度，上层核心板与下层载板的板间间距为3mm，预留了板对板连接器的安装空间，排针总长度为11mm，其中插入载板的部分为2mm，伸出载板下方的焊接部分为9mm，完全匹配直插焊接的工艺要求。从设备选型的角度看，这类三维模型可直接用于终端产品的外壳结构干涉检查，在开发初期就能确认模块与电池、天线、外围传感器的安装位置关系，避免开模后出现结构干涉问题；模型中还原的各个接口位置可直接用于导出结构限位筋的设计参考，减少外壳设计时的反复测量工作量。

　　对于嵌入式硬件开发人员而言，精准的模块三维模型可用于快速搭建验证样机的结构框架，提前确认调试接口的操作空间，避免样机装配后出现调试线材无法插拔的问题；对于结构工程师而言，模型中各个器件的高度参数可直接作为外壳内部凸台、避让槽的设计依据，尤其是SIM卡卡座的弹出空间、USB接口的插入深度，都在模型中做了精确的尺寸还原，不需要反复对照实物样品测量就能完成结构初稿设计。建模过程中对板载器件的排布做了等比例还原，包括电源指示灯、状态指示灯的位置，复位按键的凸起高度，电源管理芯片的散热焊盘位置，这些细节都能帮助设计人员在做整机热设计时提前规划散热路径，避免高温器件紧贴外壳内壁导致局部过热。另外，模块边缘的邮票孔焊接位也在模型中做了细节还原，适配不同的焊接装配工艺，不管是直插排针焊接还是贴片式邮票孔焊接，都能从模型中提取对应的安装尺寸参数，满足不同产品的装配需求。
