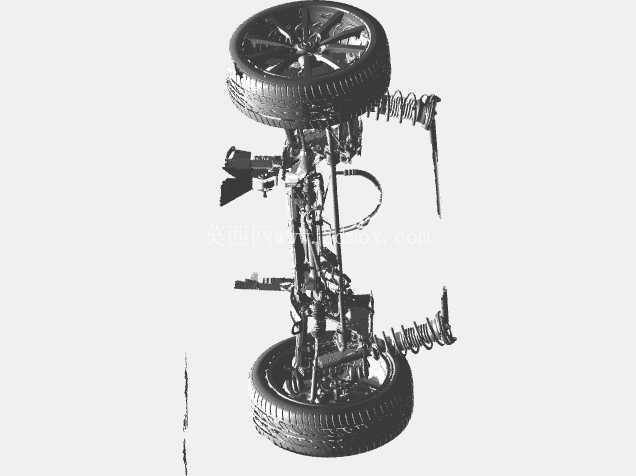

马自达MX-5 NC前副车架悬架扫描结构

　　这套扫描数据还原的是前置后驱双门跑车前部底盘承载结构，覆盖副车架本体、两侧悬架总成、车轮带轮毂单元、减震支柱与螺旋弹簧、转向拉杆及相关安装硬点，在实车逆向开发、底盘改装方案验证、悬架运动学仿真分析场景中具备很高的参考价值。日常维修替换副车架衬套、调整悬架几何参数、设计定制化塔顶加强件时，这类实车扫描数据可以直接导入三维软件做装配干涉检查，不用反复举升车辆测量硬点坐标，能大幅缩短前期方案验证的周期。从结构功能来看，前副车架作为前部底盘的核心承载基体，一方面要承接动力总成的悬置安装载荷，把发动机、变速箱的工作振动通过衬套缓冲后传递到车身纵梁，另一方面要为两侧悬架的下摆臂、转向机、稳定杆提供精准的安装定位基准，车辆制动、转向、过坎时的纵向、侧向、垂向载荷都会先汇集到副车架，再分散传递到整个车身结构，所以其安装点的位置精度直接决定了四轮定位参数的准确性，也影响着整车的操控响应特性。

　　这套扫描数据是在悬架完全落位的状态下采集的，也就是车辆停放在千斤顶上、悬架处于自由下垂的极限位置，此时减震器完全拉伸、螺旋弹簧处于自由长度状态，下摆臂的摆角达到下极限位置，这个状态下的硬点坐标是做悬架行程校核、缓冲块间隙设计、轮眉与轮胎间隙匹配的关键参考边界。做改装方案设计时，很多人会忽略悬架下极限的空间余量，更换短弹簧或者绞牙避震后，悬架拉伸行程不足导致车辆过起伏路面时轮胎拉扯轮眉、减震器活塞拉脱，参考这个状态下的结构位置，就能提前测算不同行程下的轮胎与翼子板、减震器与塔顶、转向拉杆与副车架的间隙，避免装配后出现运动干涉。

　　从安装边界来看，副车架通过四个主安装点与车身前纵梁连接，每个安装点都配有橡胶衬套来过滤路面颠簸传递的振动，扫描数据完整保留了这些安装孔的相对位置、孔径大小、贴合面的平面度特征，做副车架强化件设计、衬套改装匹配时，可以直接提取这些特征做配合面建模，不用反复拆车测量。两侧的悬架结构采用麦弗逊式独立悬架布局，减震支柱集成了转向节功能，螺旋弹簧套在减震器外侧，下摆臂为L型冲压钢结构，转向拉杆直接连接在转向节摇臂上，这种结构布局紧凑，占用前部机舱空间小，能给发动机、转向系统留出更多布置空间，同时零件数量少、簧下质量轻，符合小型跑车对操控灵活性的设计需求。扫描数据虽然是粗略采集，没有达到工业级逆向的高精度要求，但完整保留了所有组件的相对位置关系、整体轮廓尺寸，做整车总布置校核、底盘概念方案设计、改装件初版结构设计时完全够用，比如设计定制化的前防倾杆，就可以参考稳定杆的安装位置、拉杆角度、与周边部件的间隙，快速确定防倾杆的直径、固定点位置、拉杆长度，不用从零开始测量底盘空间。在高校车辆工程专业的教学场景中，这类实车扫描的底盘结构也可以作为教学案例，让学生直观理解麦弗逊悬架的组成结构、副车架的承载逻辑、悬架硬点对整车操控性能的影响，比单纯的教材示意图更有实感。

　　做悬架K&C特性仿真时，也可以把扫描得到的硬点坐标导入动力学仿真软件，搭建初步的悬架运动学模型，分析不同轮跳状态下的前束角、外倾角、主销后倾角的变化趋势，为后续的悬架参数优化提供基础参考。需要注意的是，这套数据是在自由下垂状态下采集的，做整车满载状态的性能分析时，需要根据弹簧刚度、载荷分配计算悬架的静挠度，把模型调整到设计满载姿态，才能得到准确的硬点坐标，不能直接用扫描状态的位置作为满载设计基准。另外扫描数据没有包含衬套的刚度参数、减震器的阻尼特性曲线，做动力学仿真时还需要补充对应车型的零部件性能参数，才能得到更贴近实车的仿真结果。对于底盘改装从业者来说，这套数据可以用来快速核对改装配件的适配性，比如更换大尺寸轮毂轮胎时，可以把轮胎模型导入装配环境，核对不同转向角度、不同悬架行程下轮胎与翼子板、减震器、内衬的间隙，提前确定需要的轮毂ET值、轮胎宽度，避免购买的配件装车后出现蹭胎问题。设计副车架底盘加强件时，也可以参考副车架的原有结构走向，设计贴合副车架轮廓的加强拉杆，提升副车架的整体刚性，减少激烈驾驶时副车架的形变，提升转向响应的精准度。
