乘用车底盘双横臂独立悬架结构设计

　　在乘用车底盘开发环节，悬架系统是衔接车轮与承载式车身的核心结构总成，直接决定车辆行驶过程中的操控极限与乘坐舒适表现，这套双横臂式独立悬架结构，主要适配前置后驱布局的紧凑级乘用车型，可覆盖日常城市通勤、城郊非铺装路面通行等多场景使用需求。从实际装车用途来看，这套结构需要同时承担多重任务：一方面要将路面传递来的颠簸冲击通过弹性元件与阻尼元件逐级消解，避免刚性冲击直接传递到座舱内部，保证乘员的乘坐舒适度；另一方面要在车辆加速、制动、过弯工况下，约束车轮的定位参数变化范围，保证轮胎与地面的有效接触面积，避免轮胎出现异常偏磨，同时抑制车身的俯仰与侧倾幅度，让驾驶员能够获得清晰的路感反馈，提升车辆的操控稳定性。

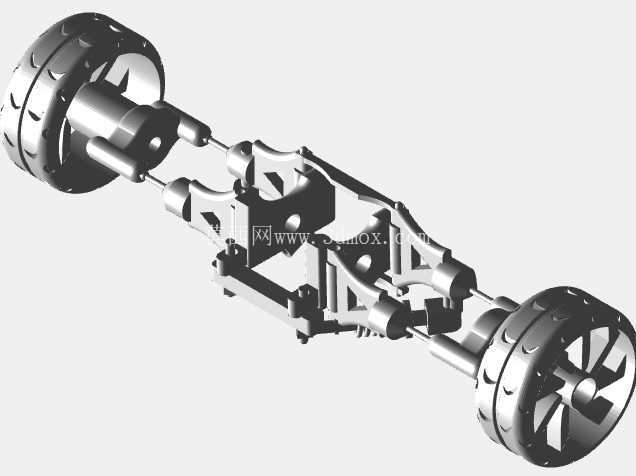

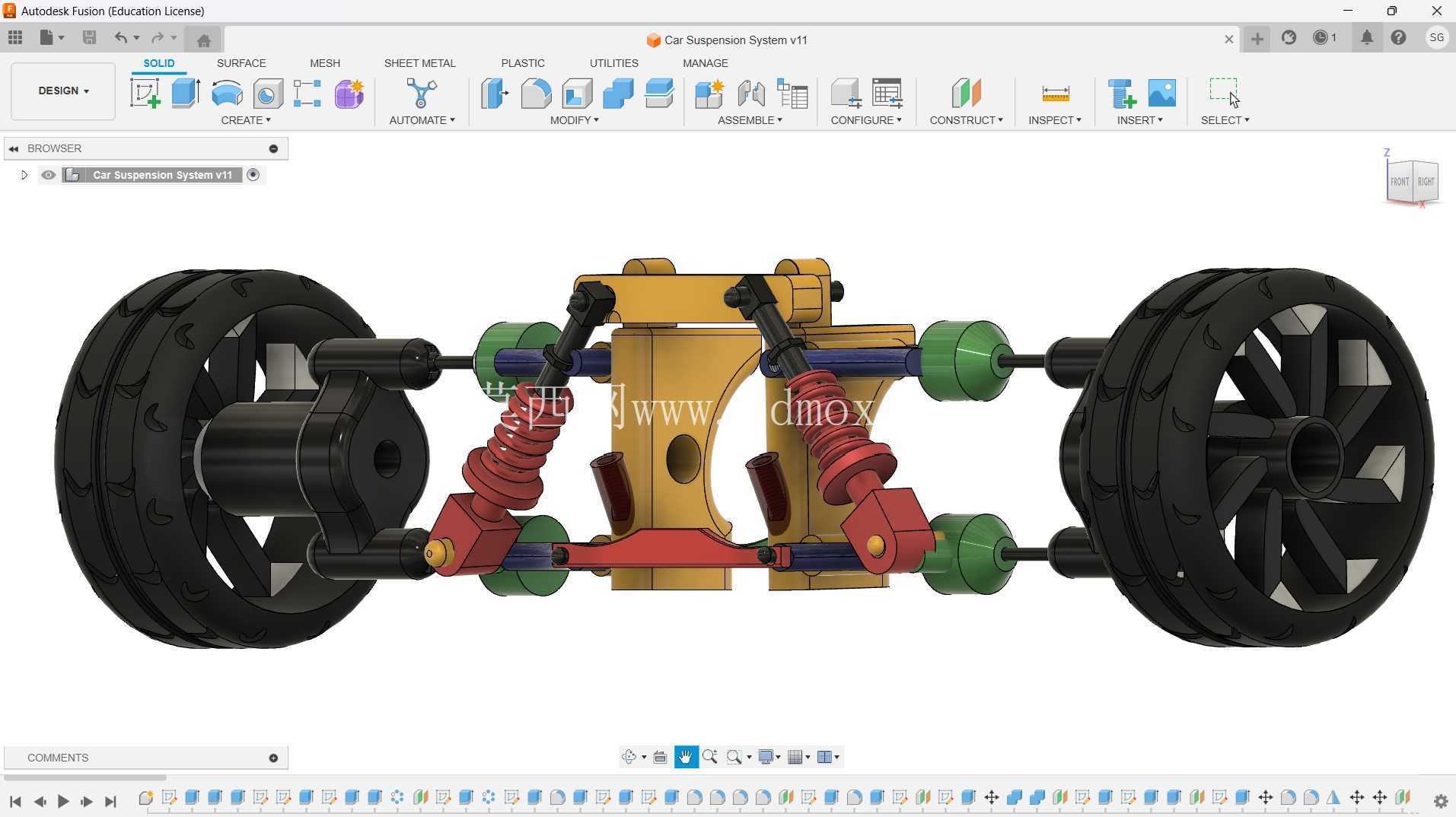

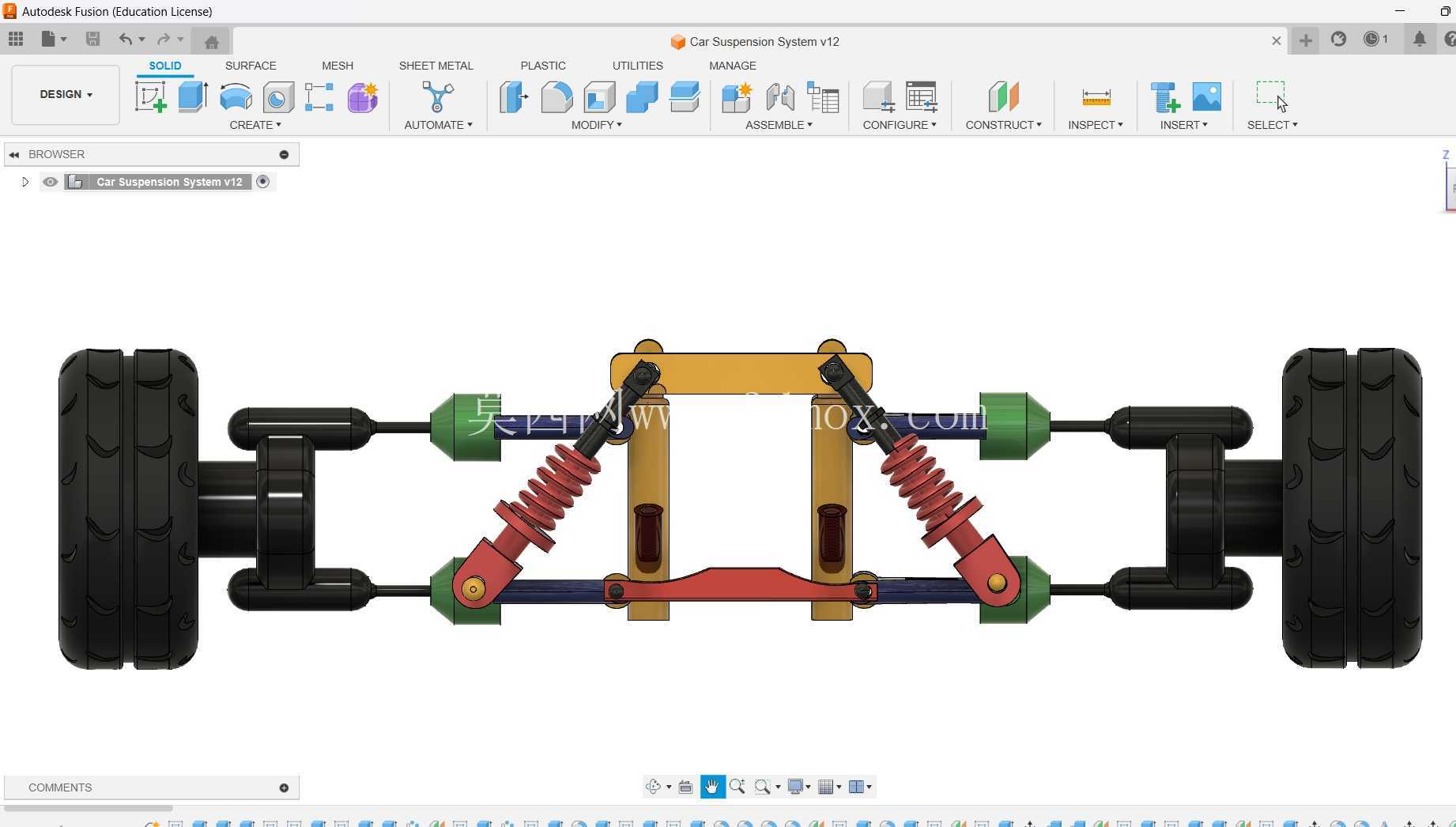

　　从功能特性层面拆解，这套悬架采用上下不等长双横臂作为导向机构，搭配螺旋弹簧与筒式减震器同轴布置的弹性阻尼单元，同时集成了横向稳定杆结构。上下横臂的铰接点位置经过匹配设计，在车轮随路面起伏上下跳动时，能够主动调整车轮的外倾角与前束值变化曲线，让轮胎接地面始终保持合理的接地角度，最大化轮胎抓地效率；螺旋弹簧的刚度匹配兼顾了低速颠簸路段的柔和感与高速过弯时的支撑性，筒式减震器的阻尼特性采用双向作用设计，压缩行程提供较小阻尼过滤细碎颠簸，伸张行程提供更大阻尼抑制弹簧的多余往复弹跳，避免车身出现多余的上下抛跳；横向稳定杆通过连杆与两侧下摆臂连接，当车辆过弯出现侧倾时，稳定杆会产生抗扭反力矩，拉平两侧车身的高度差，减少侧倾角度，提升过弯时的车身姿态稳定性。

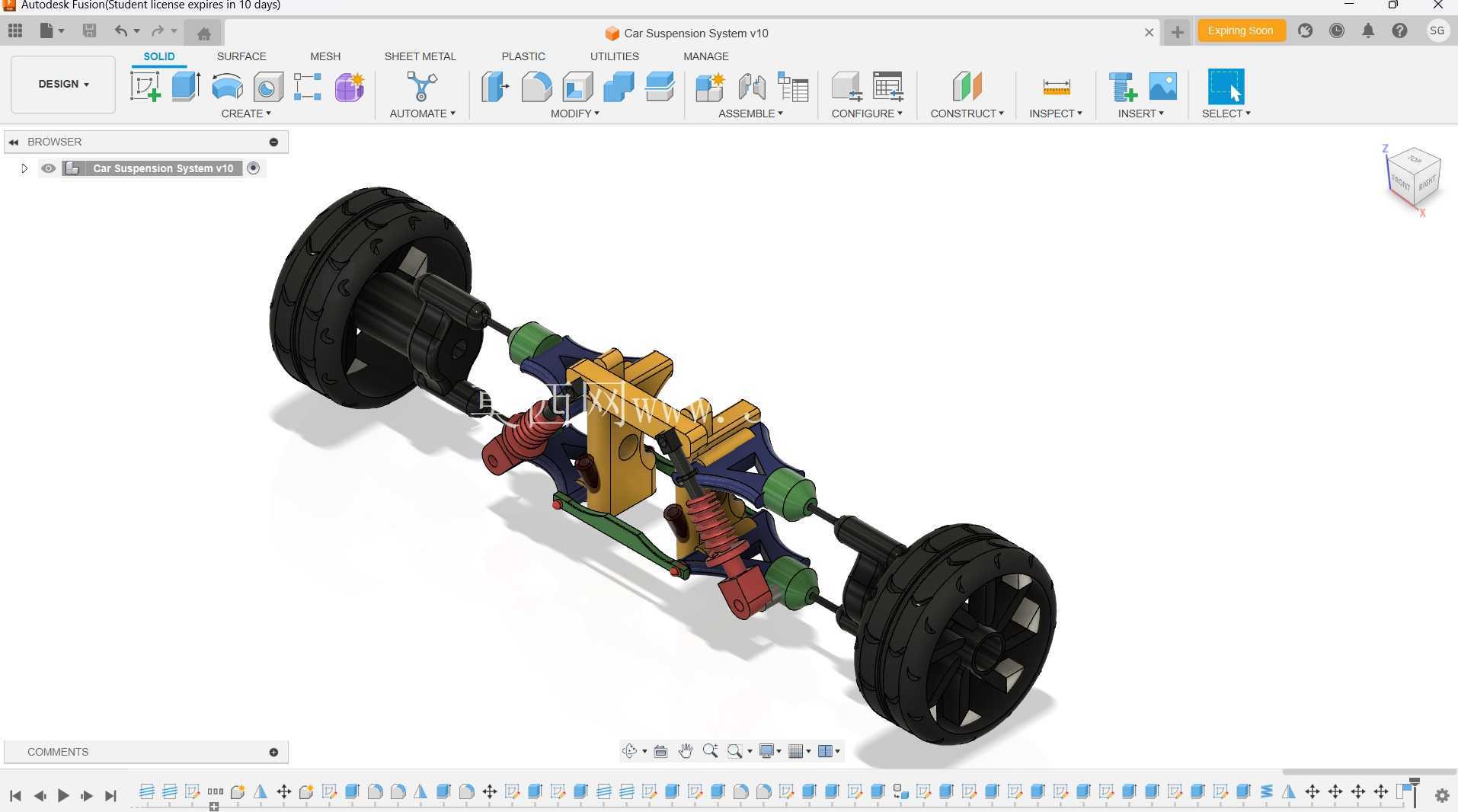

　　在设计思路的落地层面，这套结构优先考虑了安装维护的便捷性与运动干涉的规避：所有铰接点都采用橡胶衬套作为缓冲衔接，既能够过滤路面传递的高频微小振动，也能补偿安装过程中出现的微小尺寸误差，避免硬连接出现的应力集中问题；减震器与弹簧的集成式布置，减少了底盘空间的占用，给转向拉杆、制动管路留出了足够的布置空间；在三维建模过程中，已经完成了全行程的运动干涉校核，模拟车轮从最大上跳行程到最大下跳行程的全运动过程，确认横臂、拉杆、稳定杆、减震器之间不会出现运动碰撞，同时预留了制动卡钳、轮毂轴承、转向节的安装接口，不需要额外做结构修改就可以和同平台车型的轮毂单元、转向系统完成适配。

　　从安装边界与尺寸配合来看，这套悬架的总宽度适配1550-1650mm的整车轮距范围，主销内倾角设定在7-9度区间，主销后倾角保持在2-3度，能够保证转向时的自动回正力矩，减少驾驶员的转向操作力度；上下横臂的车身安装点间距控制在420mm范围内，不需要对车身底板做额外的结构改动就可以完成固定，减震器上安装座的位置预留了3个M12的螺栓固定孔，安装面的平面度公差控制在0.1mm以内，保证安装后减震器不会出现偏磨问题；横向稳定杆的直径设定为22mm，衬套位置与副车架的安装点完全对齐，稳定杆连杆的长度可根据实际装车高度做±10mm的调整，适配不同刚度的弹簧匹配需求。在实际装车验证环节，这套结构能够在车轮上跳100mm、下跳80mm的行程范围内，始终保持车轮定位参数在合理区间，外倾角变化范围控制在±1.5度以内，前束值变化不超过0.5度，既能够满足日常行驶的舒适性需求，也能够支撑激烈驾驶工况下的操控表现，适合紧凑级家用轿车、小型SUV车型的底盘改装与全新车型开发参考，建模过程中所有的铰接点位置、构件截面尺寸都参考了量产车型的成熟设计参数，能够直接用于结构原理演示、底盘匹配校核等场景。
