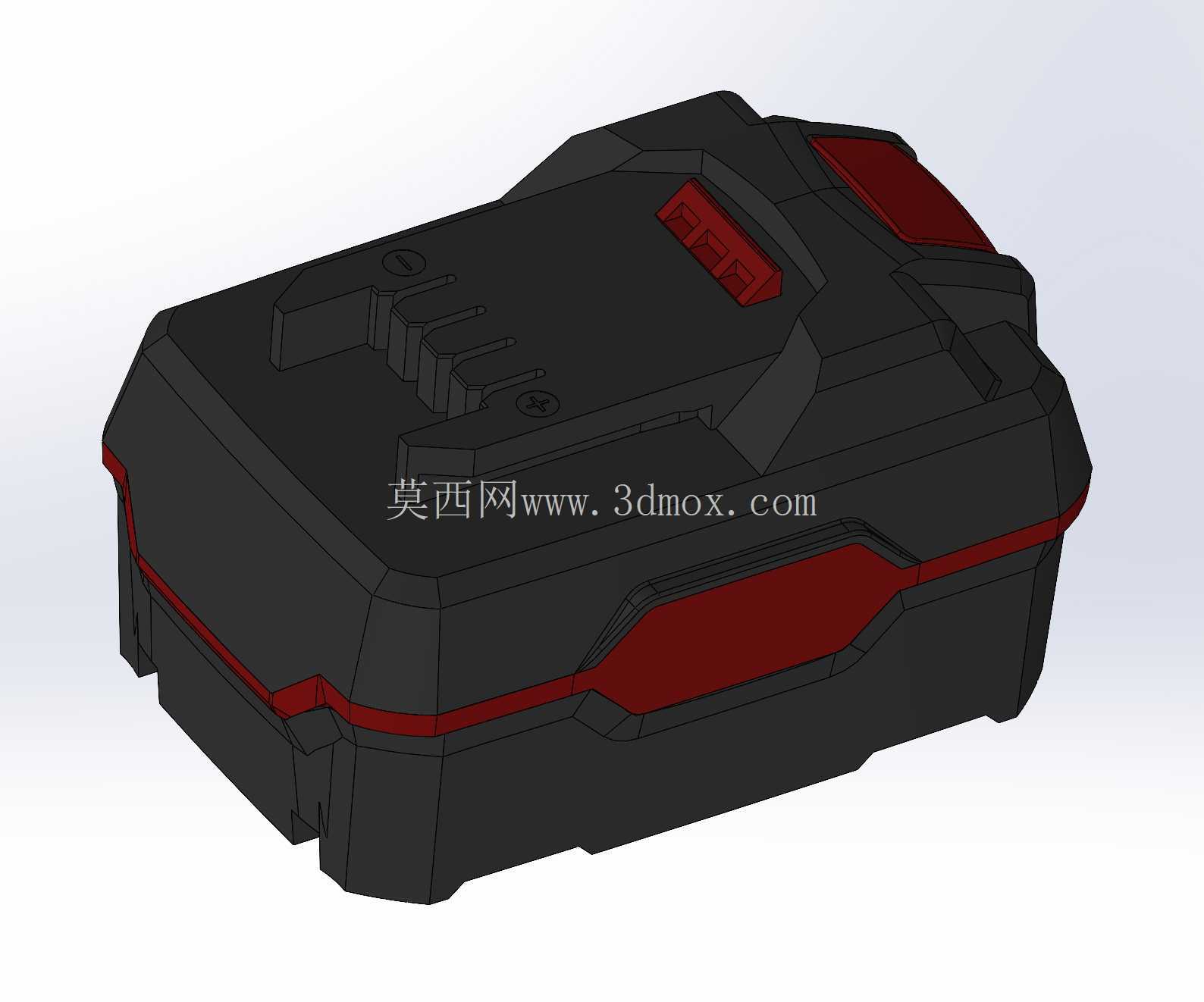

手持电动工具配套4Ah动力锂电池结构

　　这款动力锂电池主要适配手持类园林作业、家装施工场景下的电动工具，比如充电式电钻、角磨机、修枝剪这类需要脱离市电作业的设备，能在无外接电源的户外场地、装修现场为工具提供稳定的直流动力输出，解决传统有线工具作业半径受限、线缆拖拽易引发安全隐患的问题。从结构设计来看，外壳采用上下扣合的拼接形式，边缘做了多段式的防撞筋条布局，日常作业中工具意外跌落时，筋条可以先接触碰撞面，分散冲击力，避免外壳开裂损伤内部电芯组。外壳表面的红色装饰条并非单纯的外观设计，其凸起的结构刚好对应内部电芯支架的定位卡点位置，装配时可以快速识别对位方向，减少产线装配的对位时间，同时也能在外壳受挤压时提供额外的支撑强度，避免外壳形变直接挤压内部电芯。

　　电池的接口端做了多道导向滑槽，和电动工具的电池仓对接时，滑槽可以引导电池沿固定轨迹滑入，避免插歪导致接插件插针弯折，接口内部的锁定卡扣位置做了限位凸台，卡扣卡入后能提供足够的锁紧力，作业过程中即使工具产生高频振动，电池也不会出现松脱断电的情况。底部的橡胶包胶区域做了网格状防滑纹理，一方面是用户更换电池时握持不易打滑，另一方面包胶材质可以缓冲底部跌落时的冲击力，同时也能阻隔日常作业中飞溅的水渍、灰尘进入壳体接缝，提升整体的防护能力。

　　从安装边界来看，电池整体的外形轮廓做了多段切角处理，适配对应型号工具的电池仓内轮廓，安装后和工具手柄的衔接处没有突出的棱角，握持工具时不会硌手，整体重心和工具手柄的重心尽量贴合，减少长时间手持作业的手腕负重感。内部的电芯排布采用分层支架固定的形式，每节电芯都有独立的限位槽，电芯之间预留了均匀的散热间隙，大电流放电时产生的热量可以通过间隙内的空气流通散出，避免局部热量堆积影响电芯使用寿命。电芯之间的连接镍片做了折弯缓冲设计，当电池受外力产生轻微形变时，折弯处可以吸收形变应力，避免镍片断裂引发的电路断路。

　　保护板的安装位置靠近接口端，缩短了输出回路的走线长度，减少大电流放电时的线损，同时保护板外侧加设了绝缘隔离板，避免外壳磕碰时碎屑接触电路板引发短路。外壳的接缝处做了阶梯式的止口设计，相比平面对接的接缝，阶梯止口可以更好地阻挡灰尘、切削碎屑从接缝进入壳体内部，适配施工现场多粉尘的使用环境。锁定按键的位置设置在电池顶部的易操作区域，按压行程做了合理的限位，用户单手握持工具时，用拇指就可以按压按键解锁拆卸电池，不需要额外调整握持姿势，提升更换电池的操作效率。按键周边做了凸起的防护围边，避免工具放置时按键被意外按压导致电池脱落。从实际使用的工况出发，这款电池的外壳壁厚做了差异化设计，受力较大的边角区域壁厚加厚，非受力区域适当减薄，在保证整体结构强度的前提下控制整体重量，降低用户长时间手持作业的疲劳感。接插件的插针采用镀金处理，减少频繁插拔带来的接触磨损，保证长期使用后的导电稳定性，避免接触电阻过大导致的发热问题。
