四足仿生机械狗结构设计方案

这款四足仿生机械结构的设计，最初是面向教育实训、小型巡检场景的功能验证需求展开的，区别于大型重载工业机器人的固定工位作业逻辑，足式行走结构的核心优势在于对非结构化地形的适配能力，能够覆盖轮式、履带式移动机构无法通行的狭窄通道、台阶路面、存在零散障碍物的作业区域。从实际落地场景来看，这类小型四足结构可搭载微型传感模块，完成车间设备周边的日常巡检、教学场景下的运动控制算法验证、科普展项的互动演示等工作，不需要额外铺设轨道或者改造作业场地，部署灵活度远高于传统固定路径的移动设备。

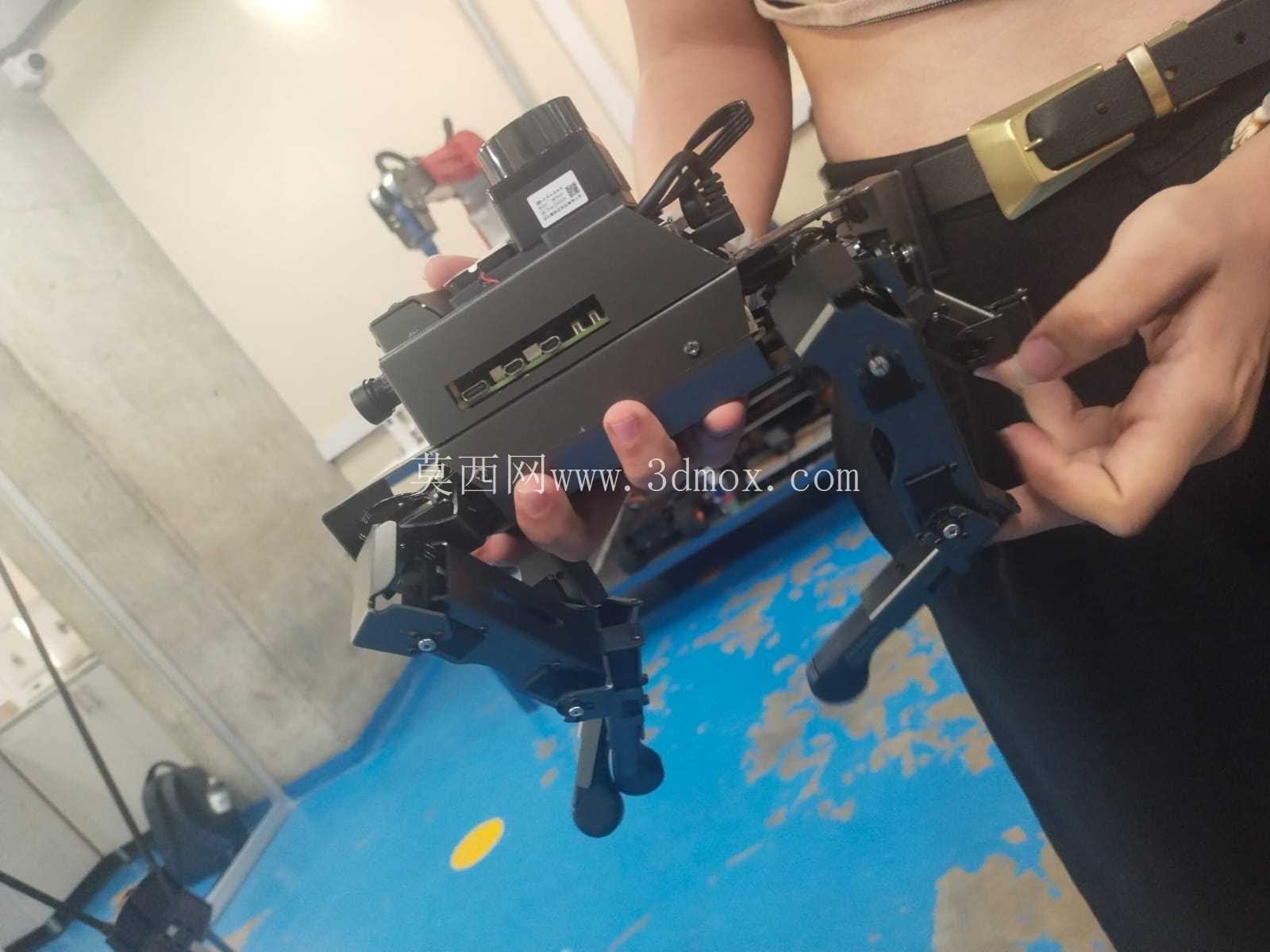

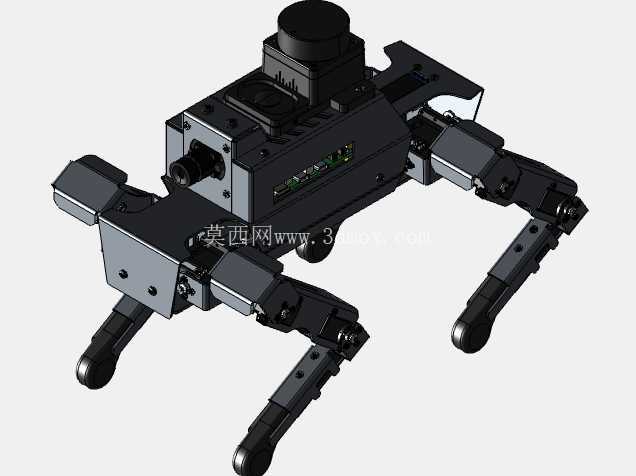

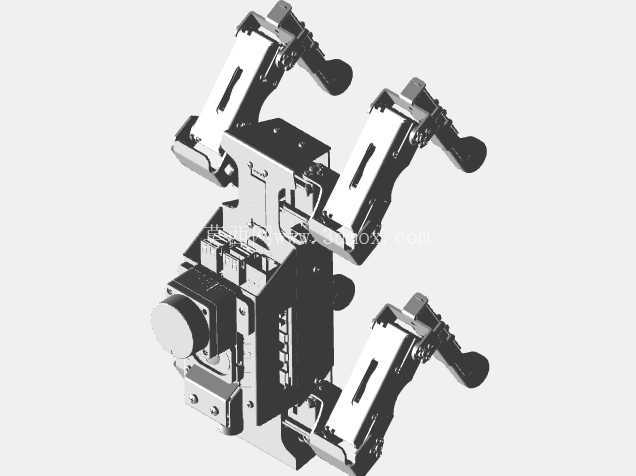

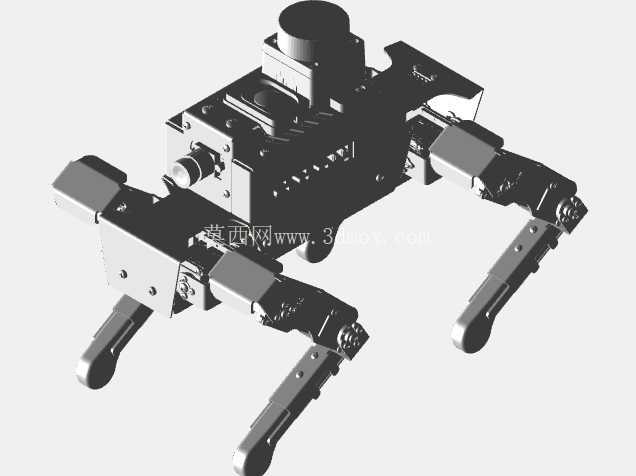

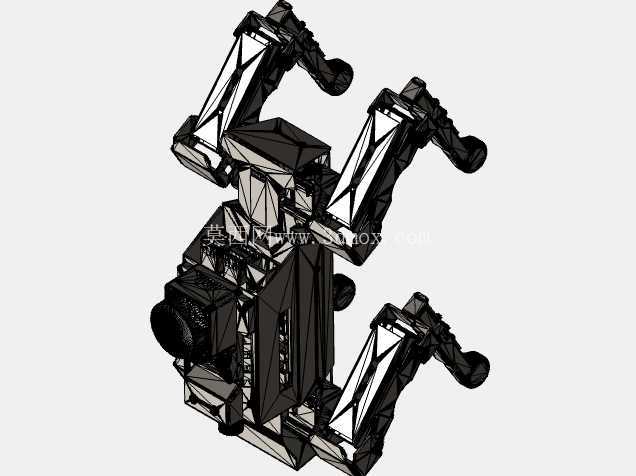

在功能特性设计上，整机采用模块化的关节布局，每条腿部设置三个转动自由度，分别对应髋关节的前后摆动、侧摆以及膝关节的屈伸动作，所有关节的驱动模块均集成在肢体结构内部，走线完全隐藏在结构腔体中，避免户外或者车间场景下线缆被剐蹭拉扯导致的故障。足端采用圆弧面的耐磨接触件，接触地面时可以自适应小角度的倾斜，降低硬质地面行走时的关节冲击，同时预留了标准的安装孔位，可根据使用场景更换橡胶防滑垫、磁吸接头或者小型传感器支架。机身主体的承载区域做了平整化设计，能够搭载重量不超过整机自重三分之一的功能模块，比如视觉摄像头、气体检测传感器、小型机械爪等，不需要额外改动主体结构即可完成功能拓展。

设计思路上没有盲目追求复杂的仿生外形，而是优先保证结构的可靠性与装配便捷性，所有结构件的连接位置均采用标准紧固件，不需要特殊的定制工装即可完成拆装维护，关节转动副的位置预留了轴承安装位，能够抵消径向载荷带来的磨损，延长连续运行的寿命。在运动逻辑的匹配上，结构的关节转动角度范围经过反复校核，既可以实现慢走、小跑等基础步态，也能完成小幅度的跳跃、蹲起动作，同时避免了关节运动死点，不会出现结构干涉导致的舵机堵转问题。考虑到3D打印、小批量机加工的工艺可行性，所有结构件的壁厚均设置在2-3mm区间，既保证了足够的结构强度，也不会造成不必要的重量冗余，相邻零件的配合公差按照IT7级精度设定，普通的桌面级加工设备即可达到装配要求，不需要高精度的五轴加工中心就能完成样件制作。

外形尺寸与安装边界方面，整机处于手持便携的尺寸区间，机身长度控制在200mm左右，宽度120mm，站立状态下高度在150mm上下，收纳时可以将腿部折叠至机身侧面，整体占用空间不超过一个普通文具盒的体积，方便携带到不同的测试场景。安装边界上，机身顶部的拓展安装区域预留了M3规格的螺丝孔阵，孔间距按照20mm的标准网格排布，兼容市面上多数开源硬件的安装尺寸，不需要额外制作转接板就能固定控制板、电池、传感模块等配件。腿部的运动包络范围经过仿真验证，在最大步幅行走时，肢体不会超出机身宽度方向30mm的范围，在狭窄通道内通行时不会出现肢体剐蹭侧壁的问题，能够顺利通过宽度不小于180mm的通道，攀爬高度不超过50mm的垂直台阶。

从结构受力的角度来看，整机的重心被控制在机身几何中心偏下的位置，静态放置时的稳定角超过35度，在倾斜路面上行走时不容易发生侧翻，关节处的受力经过有限元校核，在额定负载下的结构变形量不超过0.1mm，不会因为结构形变影响运动精度。考虑到后期维护的便捷性，所有驱动模块的安装位置都设计了快拆结构，单个关节的驱动件更换不需要完全拆解整机，只需要拆除对应位置的盖板即可完成替换，大幅降低了日常维护的时间成本。在细节设计上，机身内部预留了足够的走线空间，控制线路与动力线路分开排布，避免信号干扰，同时在腔体的接缝处设置了简单的挡边结构，能够阻挡日常使用中的灰尘、少量溅水进入机身内部，提升复杂环境下的适应能力。
