车载暖风系统离心风轮结构设计

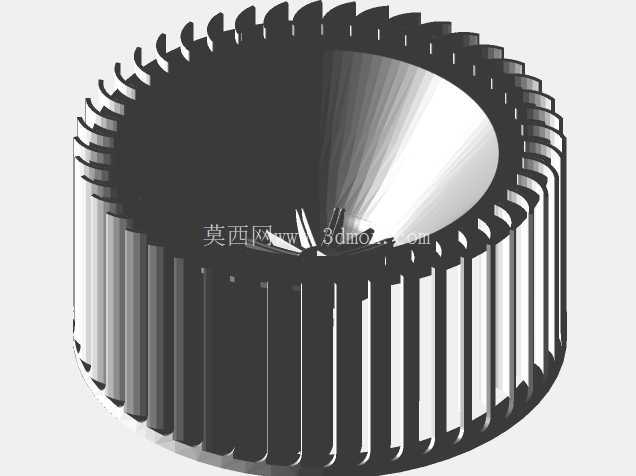

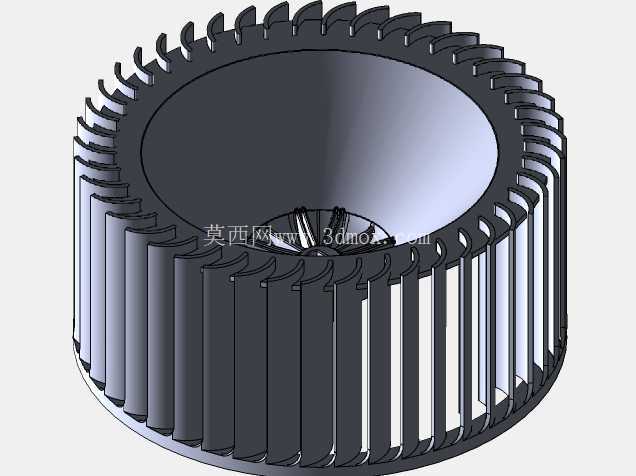

　　车载暖风通风系统的核心送风部件，直接决定车厢内采暖工况下的气流循环效率，这类多翼式离心风轮普遍配套在乘用车、轻型商用车的仪表台内置加热器总成内，工作时承接电机输出的旋转动能，将流经加热器芯体的热空气加压后通过风道输送至车厢各出风口，覆盖前挡除雾、足部采暖、面部送风等不同工况的气流分配需求。从结构设计逻辑来看，这类前向多翼式叶轮采用前倾圆弧叶片排布，相比普通轴流风轮，能在有限的径向安装空间内获得更高的风压输出，适配车载风道弯折多、阻力大的实际使用场景，叶片沿轮盖与轮盘之间的周向均匀分布，每片叶片的型线都经过气流走向校核，避免高速旋转时产生紊流引发的座舱异响，轮盘中心的轴孔采用与电机输出轴过盈配合的尺寸设计，配合周向分布的加强筋结构，抵消长期高速旋转产生的径向跳动，保证运转平稳性。

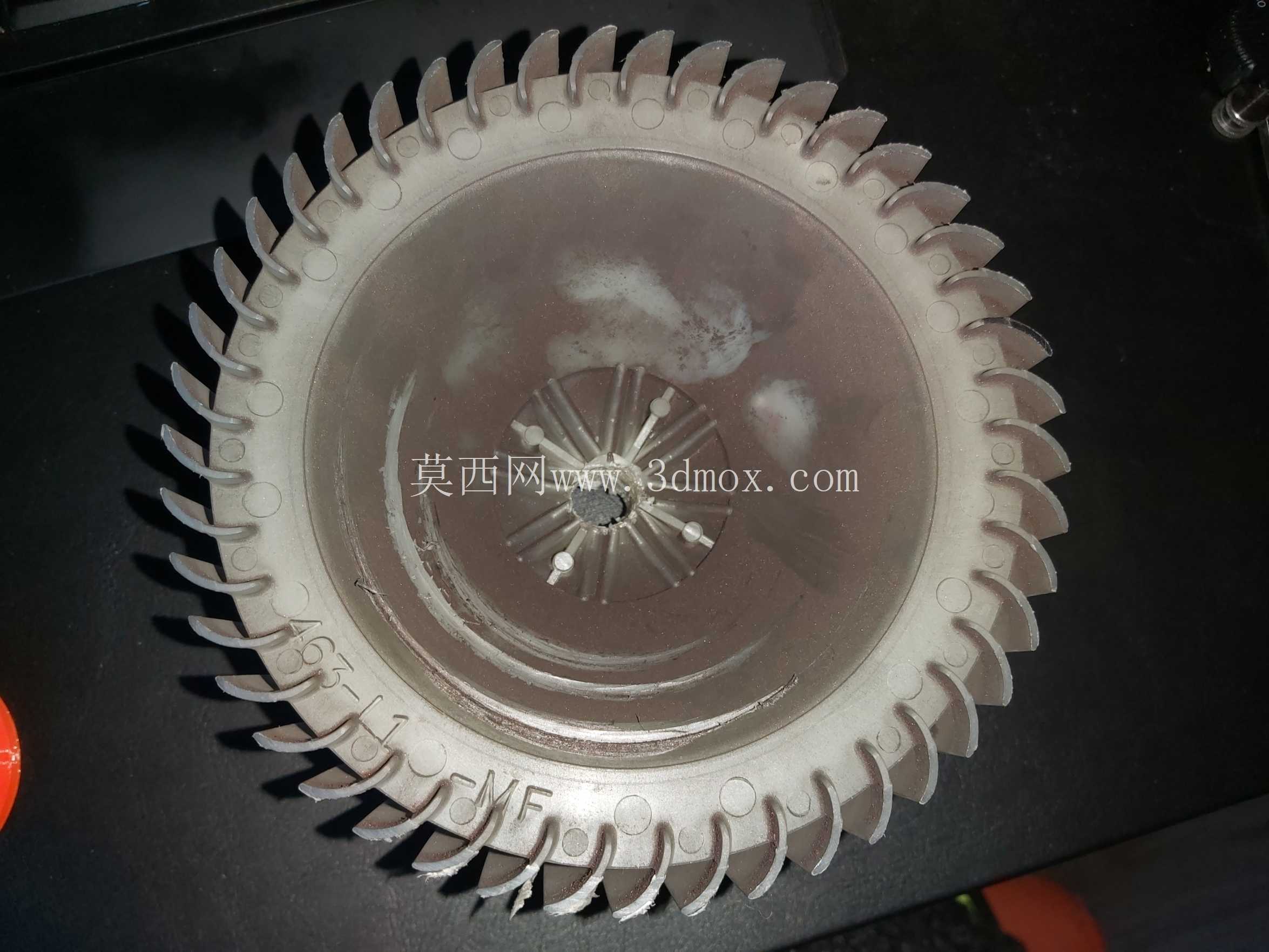

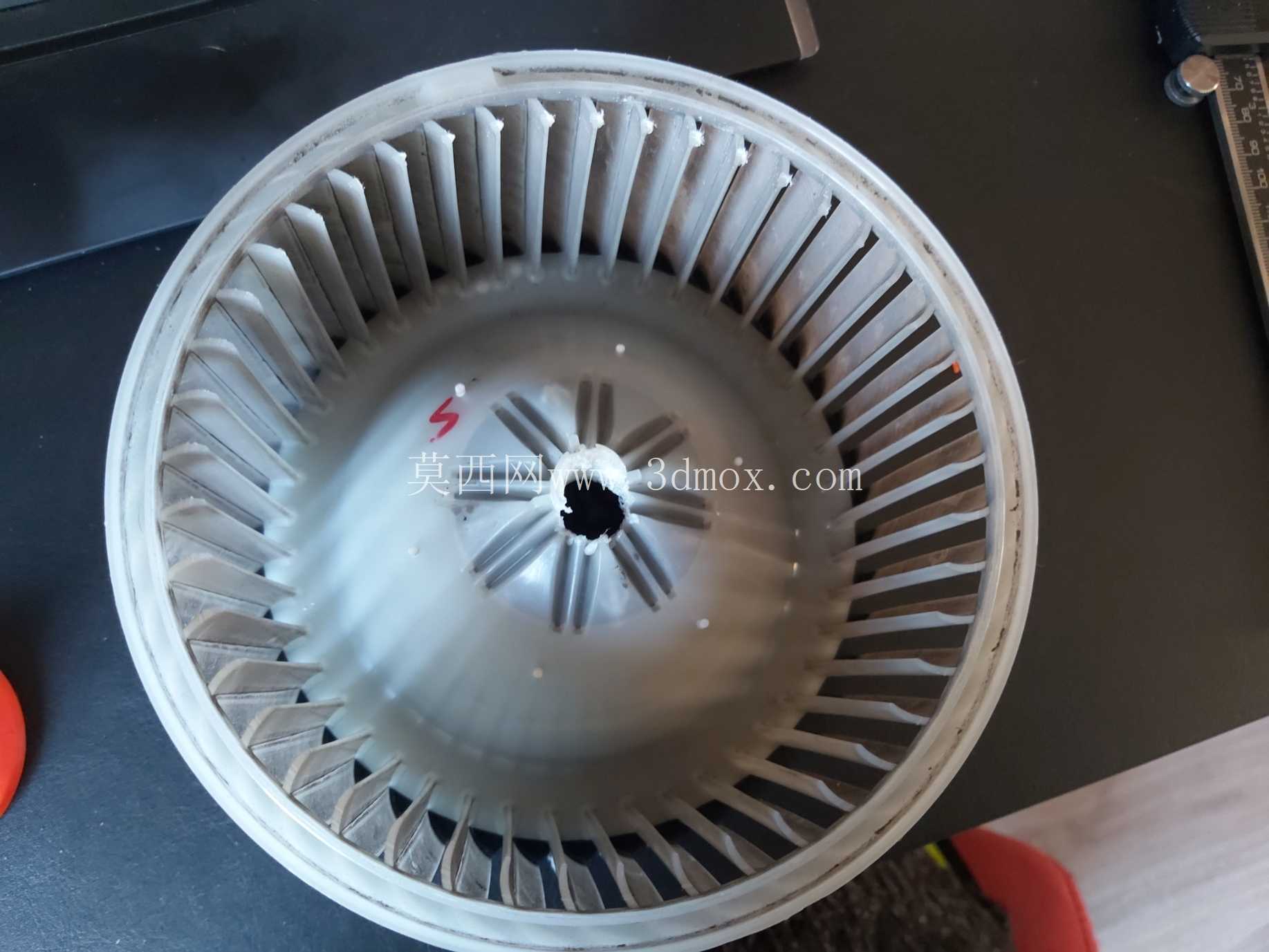

　　安装边界层面，这类风轮的径向尺寸严格匹配加热器蜗壳的内部型腔，轮盖外缘与蜗壳内壁的间隙控制在合理范围，间隙过大会产生气流回流损失，降低送风效率，间隙过小则容易在装配公差累积、长期运转塑料件轻微形变时出现刮擦蜗壳的故障，轴向尺寸则需要匹配电机轴的伸出长度，保证风轮安装到位后不会与加热器壳体、电机端盖产生运动干涉，中心轴孔的键槽或定位平面与电机轴的定位结构匹配，避免运转过程中出现风轮与电机轴打滑丢转的问题。从实际使用场景的失效形式来看，这类塑料材质的风轮长期在高温、温差交变的座舱仪表台内部工作，加上加热器芯体附近持续的高温烘烤，塑料材质会逐步出现老化脆变，叶片根部、中心轮毂与轮盘连接位置是应力集中的薄弱区域，一旦出现叶片缺损、轮毂磨损，就会直接导致送风流量下降，风轮动平衡失效后还会引发运转抖动、异响，严重时甚至会卡滞电机导致暖风系统完全失效。

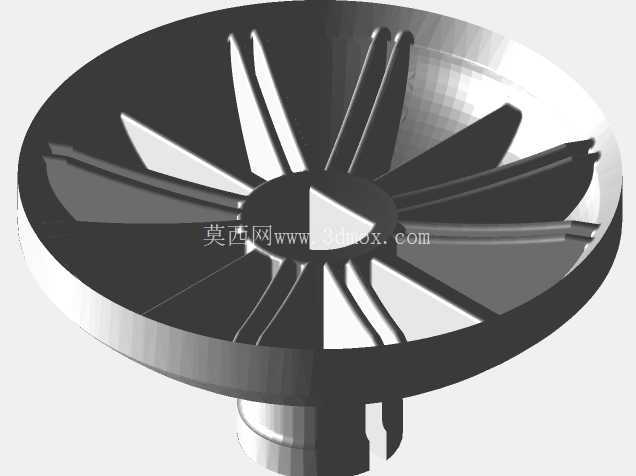

　　设计过程中需要重点校核几个核心维度：首先是叶片的数量与排布角度，要平衡风压、风量与运转噪音三者的关系，车载场景对NVH的要求远高于普通工业通风场景，叶片不等距排布的设计能打散旋转频率的固有噪音，避免出现尖锐的阶次噪音传入座舱；其次是轮毂部位的结构加强，中心安装位是扭矩传递的核心区域，需要在轮毂与轮盘的连接位置设置辐射状加强筋，既提升结构强度，也能在注塑成型时减少塑料件的收缩形变，保证成品的尺寸精度；另外是材质选型，需要选用耐温、抗老化的工程塑料，适配车载环境下-40℃到120℃的工作温度区间，避免长期高低温循环后出现材质变脆、尺寸形变的问题。

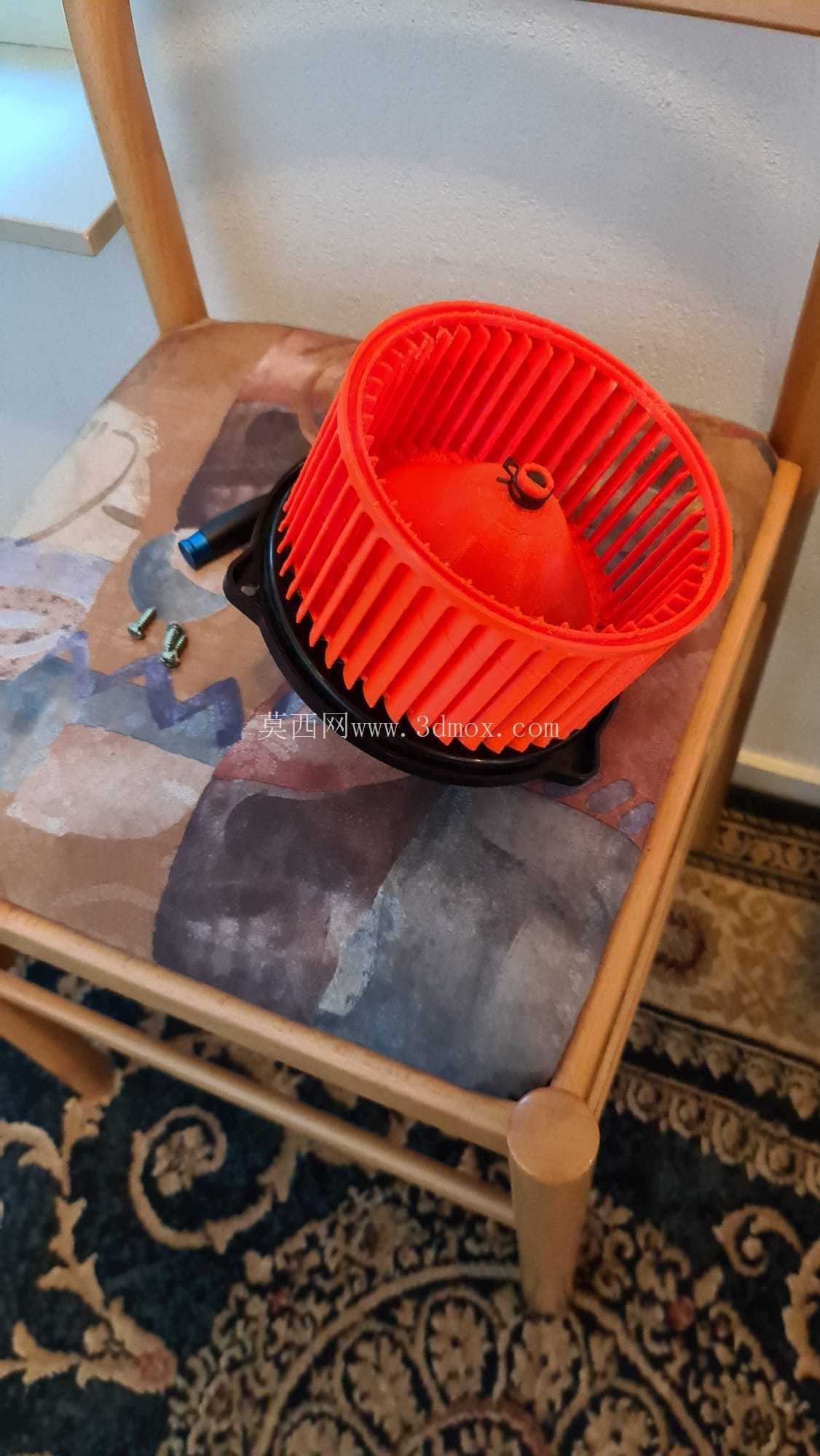

　　这类风轮的动平衡精度也是设计中不能忽略的环节，成品需要做动平衡校正，在轮盘或轮盖的指定位置做去重处理，将剩余不平衡量控制在允许范围内，避免高速旋转时的振动传递到仪表台结构，引发整车NVH问题。在配套选型时，需要匹配对应功率的直流电机，风轮的转动惯量要与电机的启动扭矩匹配，避免出现电机启动过载、转速达不到设计值的问题，同时风轮的气动性能曲线要与整个暖风系统的风道阻力曲线匹配，保证在常用档位下能获得设计要求的送风量，满足车厢采暖、除雾的性能要求。
