V型排列涡轮增压十二缸动力装置结构设计

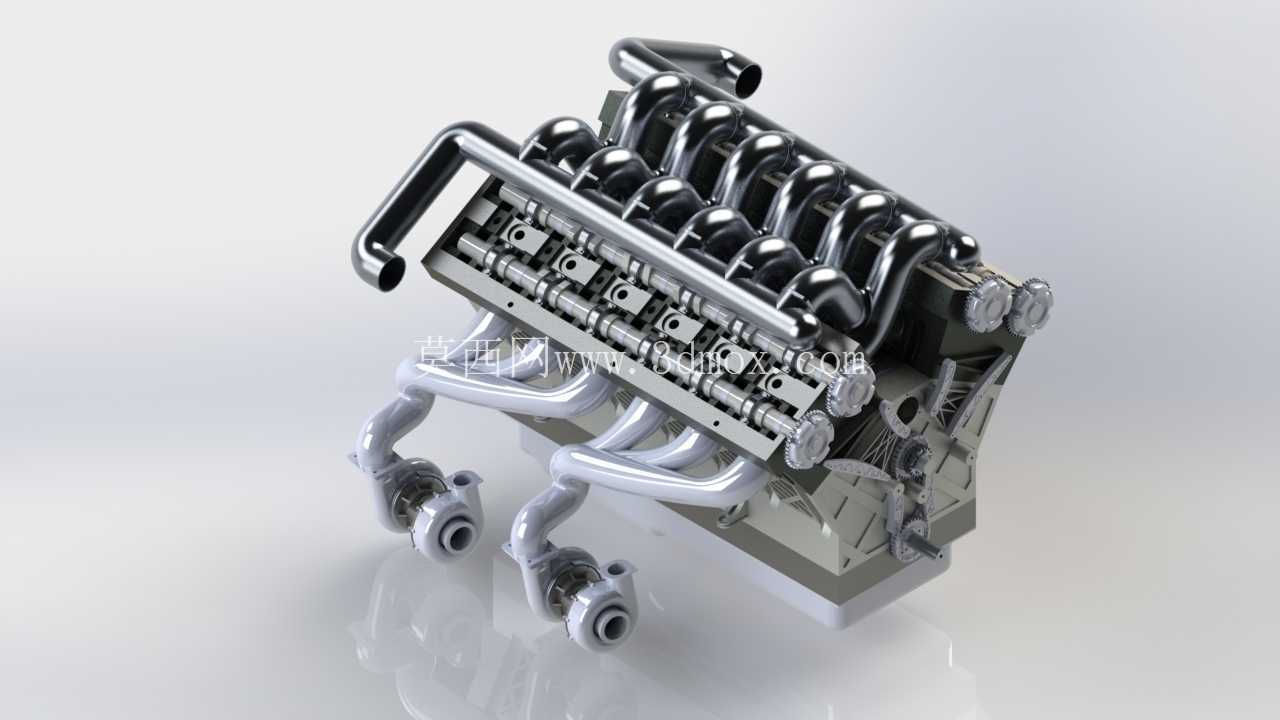

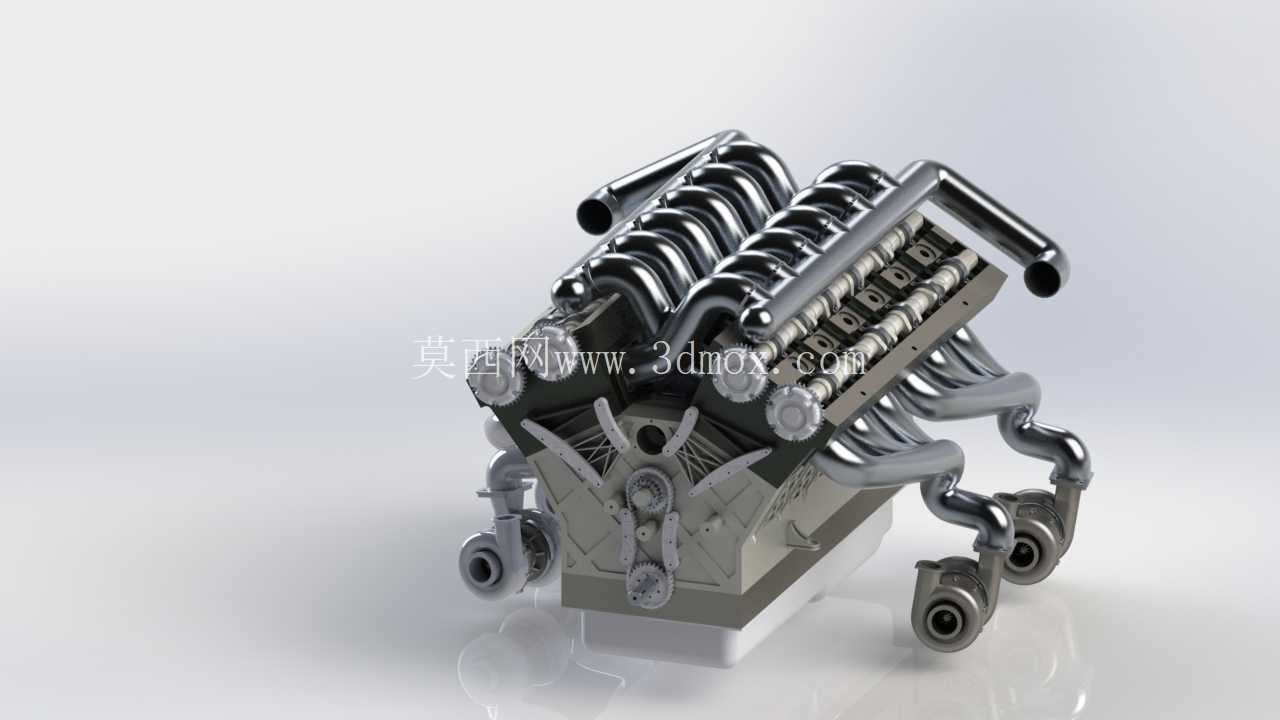

在大马力乘用车辆、高性能赛事赛车、重型特种装备以及固定动力机组的动力选型场景中，V型12缸涡轮增压动力单元始终是高功率密度动力输出的核心选择，这类动力装置通过12个气缸呈V型夹角对称排布的结构，在保证大排量输出能力的同时，有效压缩了动力单元的轴向总长度，相比同排量直列布局机型，曲轴长度可缩短近40%，大幅降低了曲轴高速运转时的扭转变形量，适配对机舱纵向空间有严格限制的高性能载具平台。

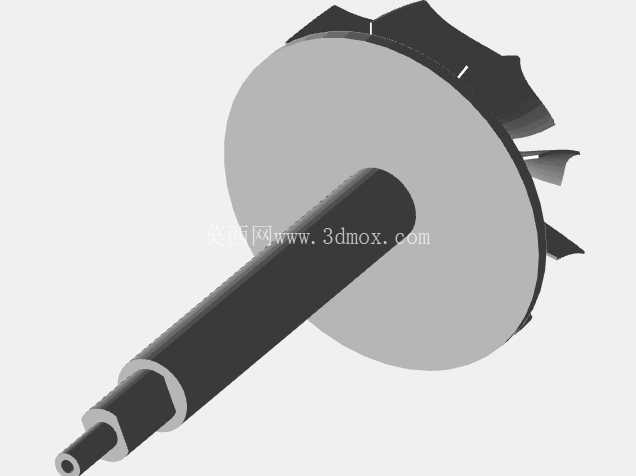

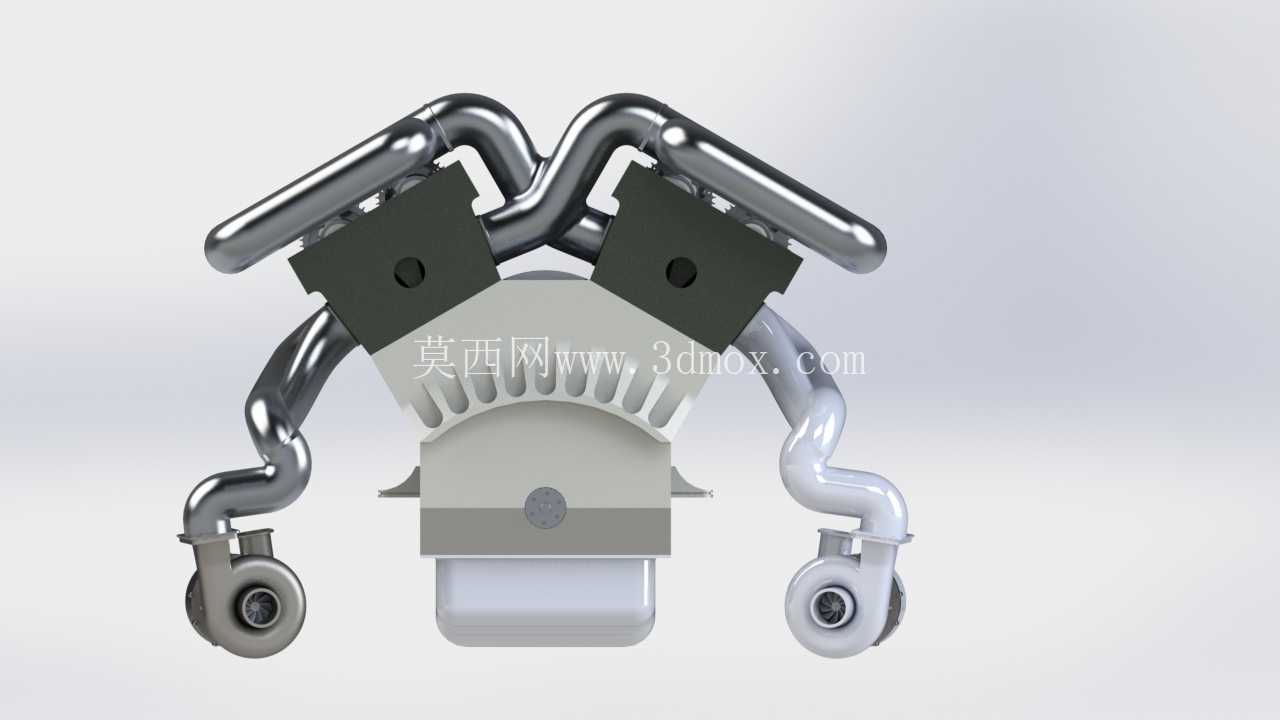

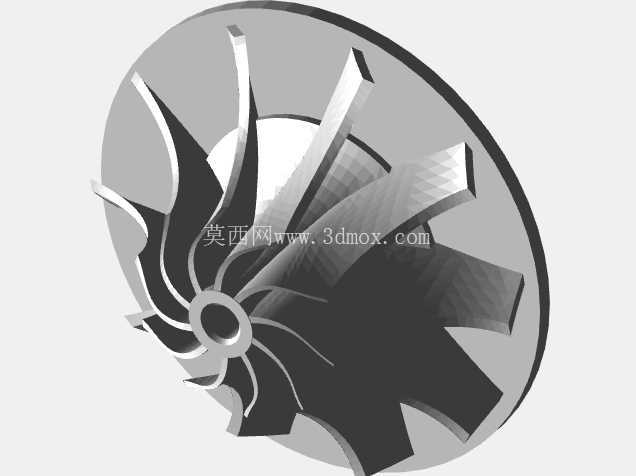

从实际功能实现逻辑来看，这套动力结构的进排气系统采用双侧对称布局，两侧缸盖分别对应独立的排气歧管，将各缸排出的高温高压废气汇入涡轮端，推动涡轮叶轮高速旋转，同轴带动压气机叶轮将进气压缩后送入进气歧管，通过提升进气充量密度来提高单循环喷油量，最终实现同排量下30%-50%的功率提升，同时在低转速区间即可输出峰值扭矩，改善大排量自然吸气机型低扭响应滞后的问题。

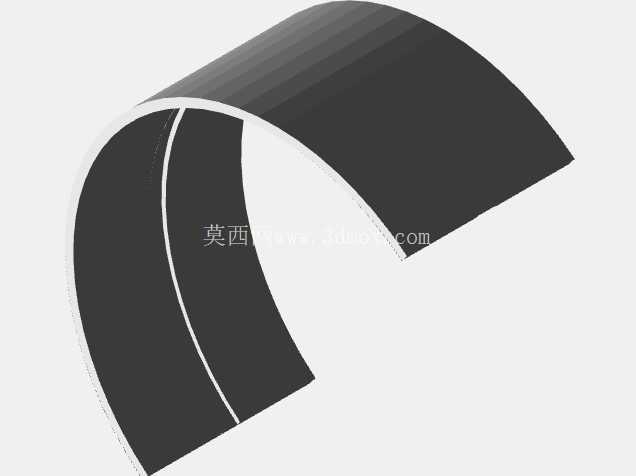

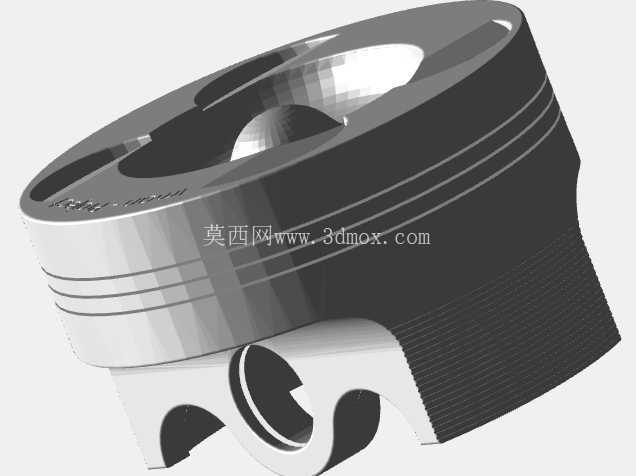

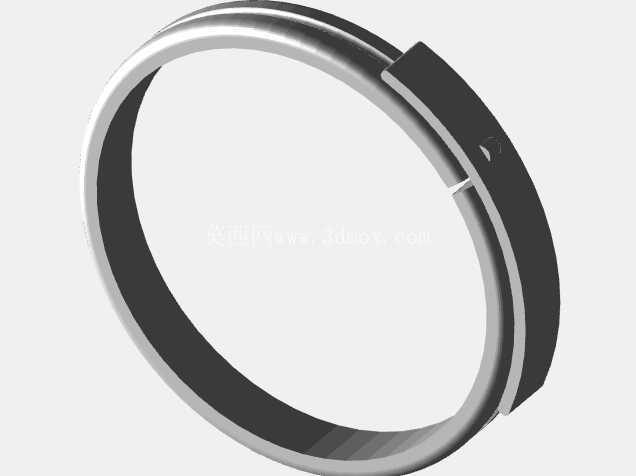

建模过程中首先需要确定V型夹角的核心参数，常规高性能V12机型多采用60度夹角设计，该角度可以保证各缸点火间隔均匀，12个气缸的点火间隔为60度曲轴转角，动力输出的平顺性远优于小缸数机型，运转时的曲轴动平衡更容易控制，可有效降低整机振动水平。建模时先完成曲轴系的基准搭建，确定主轴颈、连杆轴颈的相对位置与偏心距，再依次完成活塞、连杆组件的装配约束，保证活塞在上止点、下止点位置时的运动间隙符合工程设计要求，避免运动干涉。

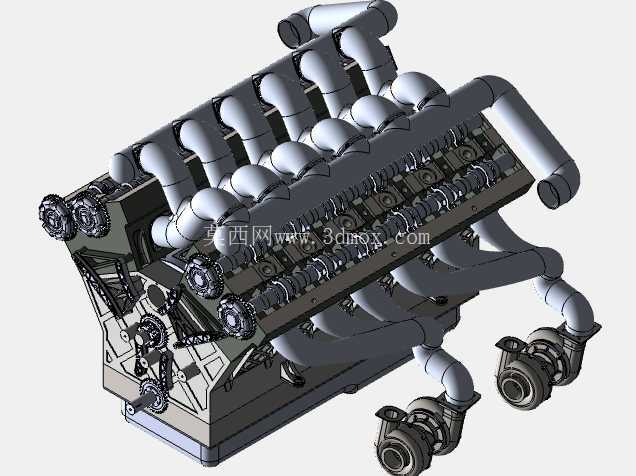

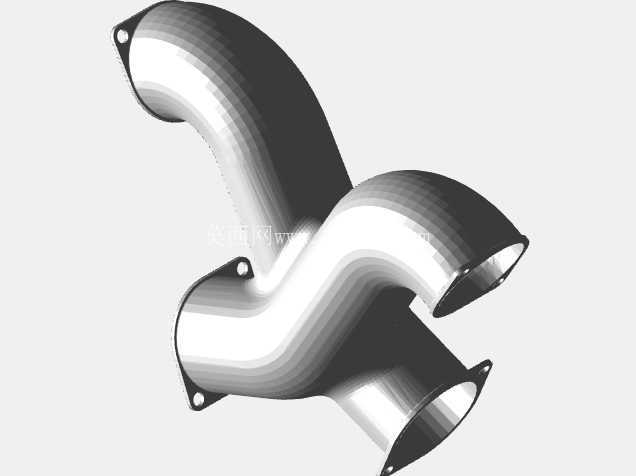

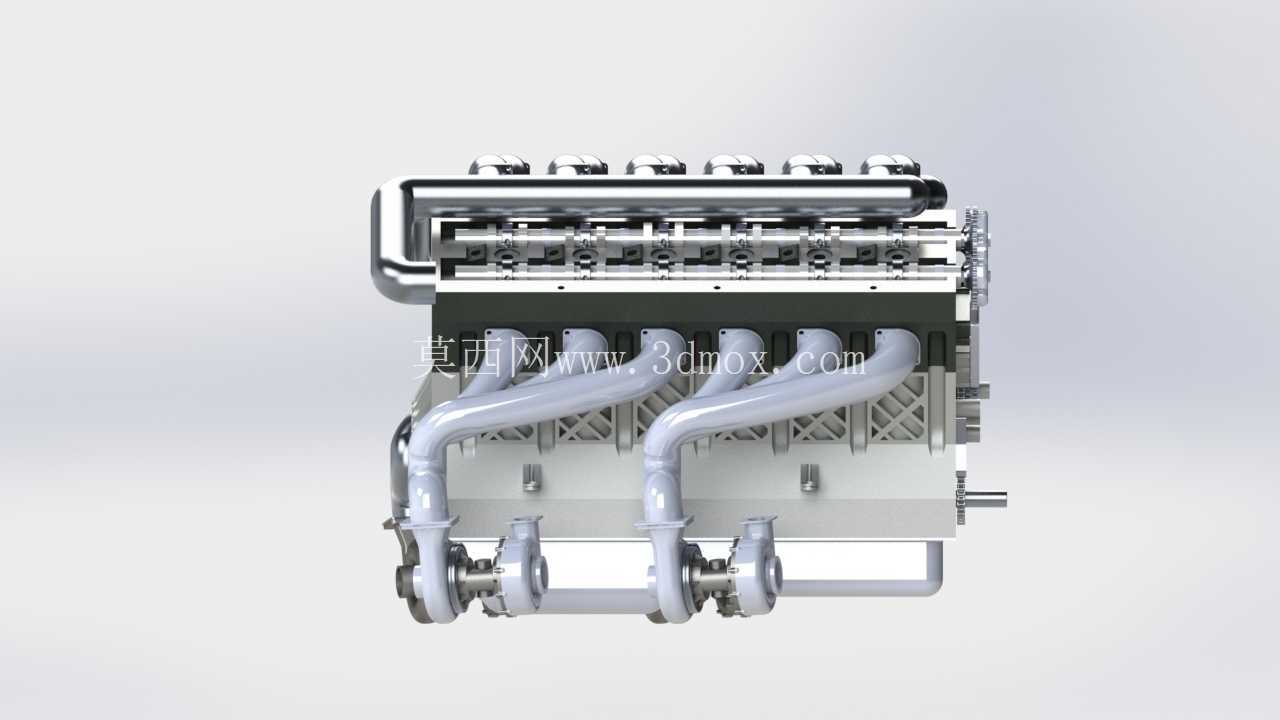

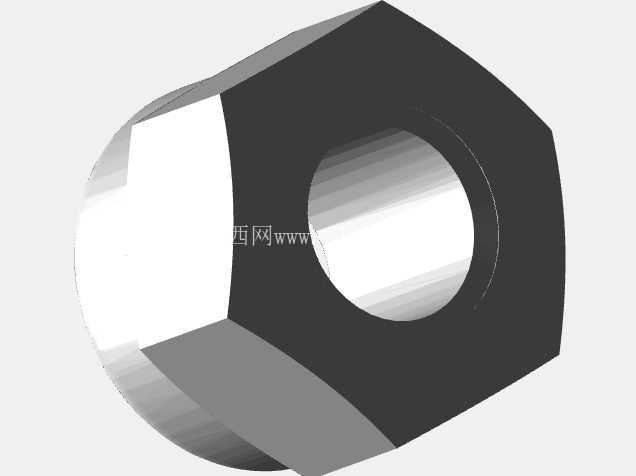

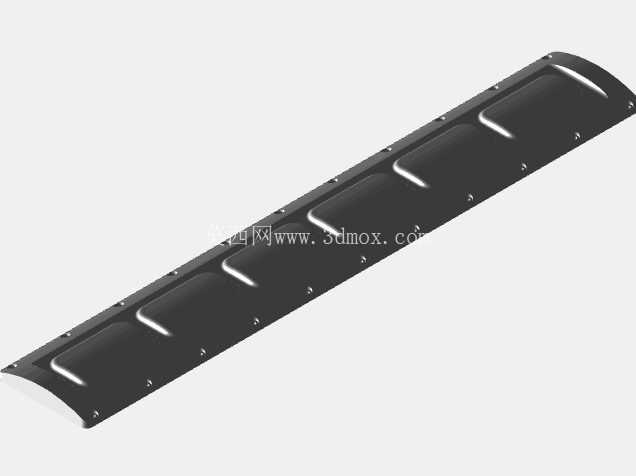

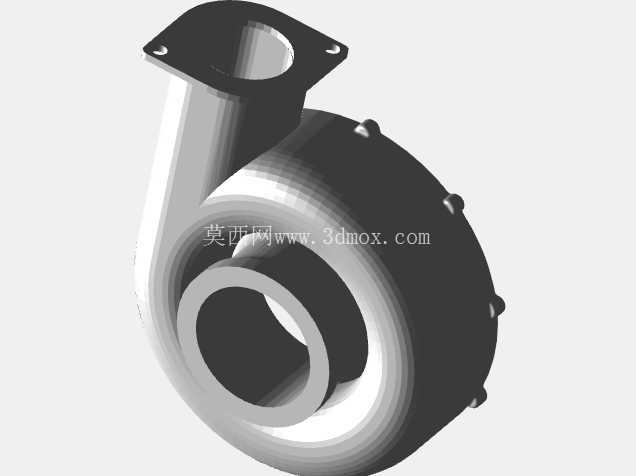

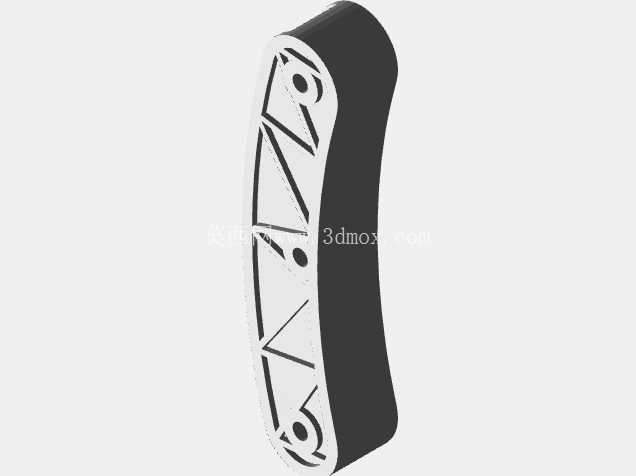

缸体部分采用分体式结构建模思路，上缸体集成曲轴箱支撑结构，预留主轴承盖的安装定位面，下缸体配合加强筋结构提升整体刚性，两侧缸盖分别布置独立的配气机构安装位，预留凸轮轴、气门组件的装配空间，同时在缸盖内部集成冷却水道与润滑油道，建模时需要保证水道的流通截面均匀，避免出现流动死区导致局部过热，油道的转角位置采用圆弧过渡，降低润滑油流动阻力。涡轮增压组件的安装位置需要考虑排气路径的长度一致性，两侧排气歧管到涡轮入口的长度差控制在5%以内，保证各缸排气脉冲到达涡轮端的时序均匀，避免出现涡轮进气紊流影响增压效率。

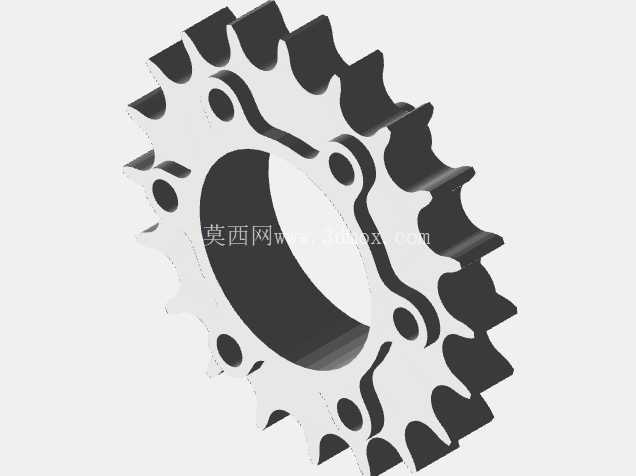

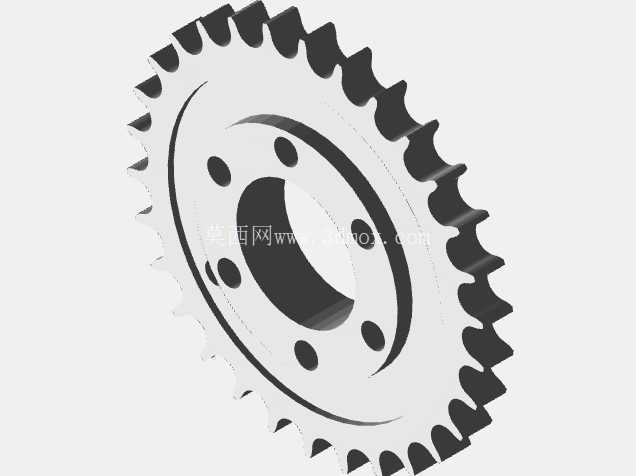

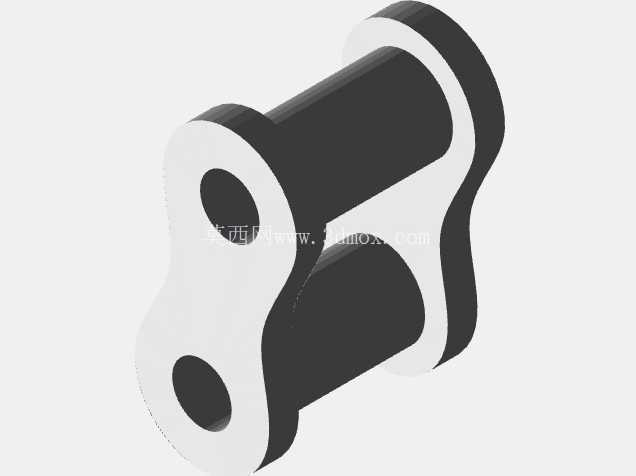

安装边界层面，这类动力单元的整机宽度受V型夹角与缸径尺寸直接影响，建模时需要在两侧缸盖外侧预留发电机、空调压缩机、转向助力泵等附件的安装空间，同时在缸体前端预留正时机构、水泵的安装位，后端匹配飞轮壳与变速器的连接接口，悬置安装点布置在缸体两侧重心平面位置，保证安装后整机的重心落在悬置支撑的受力中心范围内，降低运转时的振动传递。油底壳位于整机最下方，建模时需要考虑车辆倾斜工况下的机油抽吸可靠性，集滤器位置预留足够的沉槽深度，避免急加速、急制动时机油偏移导致的机油泵进气。

细节结构处理上，进气管路采用等长设计，保证压缩后的进气能均匀分配到各个气缸，各缸进气量偏差控制在2%以内，避免出现各缸空燃比不一致导致的运转不稳。排气歧管采用不锈钢材质对应的壁厚参数建模，管壁厚度满足高温排气下的强度要求，同时在涡轮出口位置预留三元催化器、消声器的连接法兰。线束与管路的布置沿着缸体两侧的预留走线槽排布，避免与运动部件、高温排气部件产生干涉，燃油轨安装在进气歧管侧方，各缸喷油器的安装角度保证燃油喷束能精准对准进气道位置，提升燃油雾化混合效果。

整个结构建模过程中，所有运动部件都需要进行运动仿真校验，确认活塞运行到上止点时与气门的最小间隙符合安全阈值，曲轴转动时连杆与缸体下沿的间隙满足运转要求，涡轮增压器的转轴与周边管路的隔热间隙符合热态膨胀的预留要求，保证最终模型不仅具备外观展示效果，更能还原真实动力单元的结构逻辑与装配关系，为后续的性能仿真、结构优化提供可靠的三维数模基础。
