带转向接驳段的工业输送线设备

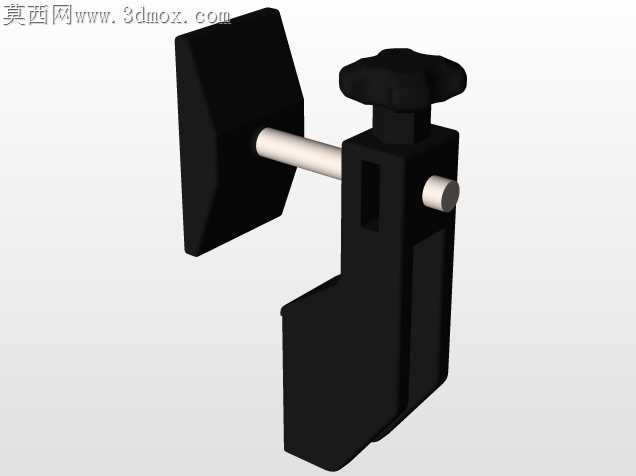

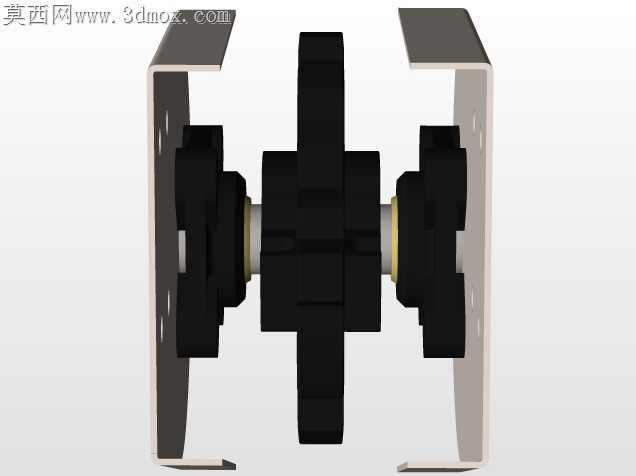

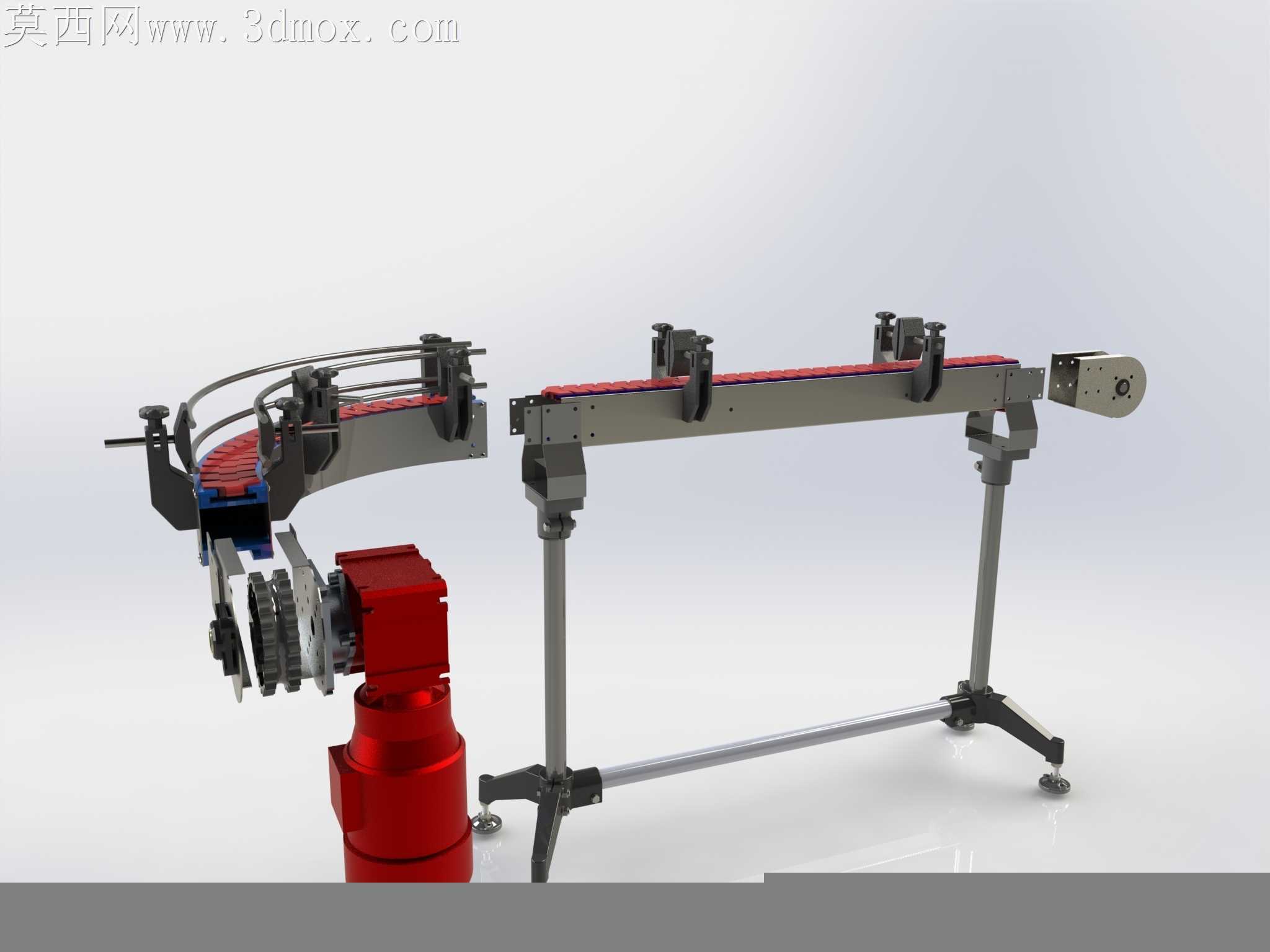

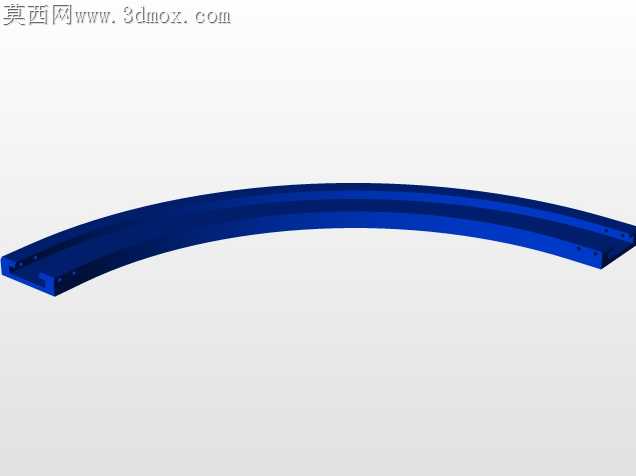

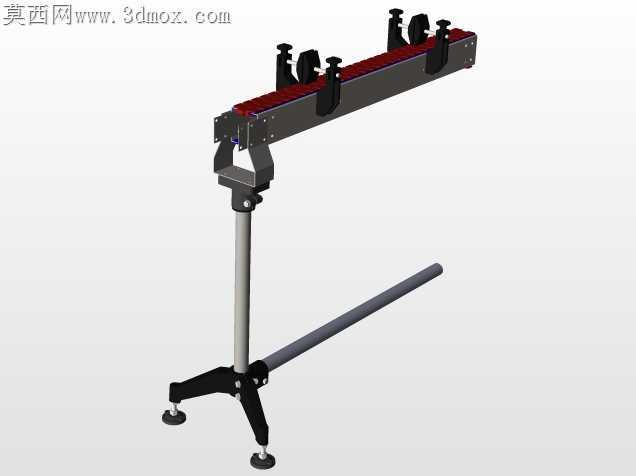

该设备为面向离散制造产线末端接驳场景设计的组合式输送装置，主要应用于车间内不同走向产线之间的工件转运衔接，可适配包装、轻工零部件加工、电子组装等多类生产场景的物料流转需求，解决直段输送线无法完成直角转向输送的痛点，无需额外增设中转工位或人工转接环节，能够有效压缩产线的空间占用，提升物料流转的连贯性。设备主体分为弧形转向输送段与直段输送段两个核心功能部分，弧形段负责将上游垂直方向输送来的工件平稳转向90度后送入直段，直段则承担长距离的直线输送任务，可根据下游工位的位置灵活调整输送长度，两段采用模块化拼接设计，无需复杂的现场焊接或二次加工即可完成组装，适配车间内灵活调整产线布局的需求。在功能特性上，设备的输送面采用防滑耐磨的输送材质，可避免小型工件在转向或输送过程中出现打滑偏移，两侧设置可调式限位挡件，能够根据输送工件的宽度快速调整挡边间距，适配不同尺寸规格的盒类、小型结构件类工件的输送需求；支撑结构采用可调节高度的立式支腿，支腿底部配备可调脚杯，可在地面不平整的车间环境下快速调平设备，保证输送面的水平度，避免工件因输送面倾斜出现跑偏、滑落的问题；两段输送单元均采用独立的动力衔接结构，转向段内置同步传动组件，可保证弧形段与直段的输送速度完全匹配，避免工件在两段衔接位置出现卡滞、堆积的情况。设计思路上，整体采用轻量化的型材搭建框架，在保证结构刚性满足长期连续运行需求的前提下，尽可能降低设备自身重量，方便产线调整时的移位与重新安装；转向段的弧形导轨经过曲率优化，能够保证工件在转向过程中始终保持稳定的姿态，不会因转向离心力出现倾倒或移位，适配质量较轻、重心偏高的小型工件输送需求；驱动单元采用侧置安装的方式，将动力组件布置在输送面下方的框架侧部，既方便日常的维护检修，也避免动力组件突出占用额外的产线空间。从安装边界来看，直段输送部分的有效输送宽度可覆盖常规小型工件的输送尺寸范围，整体设备的安装占地可根据车间的实际空间进行调整，支腿的高度调节范围可适配不同高度的上游、下游产线对接需求，无需额外增设过渡衔接板即可完成与多数常规高度生产设备的出料口对接；设备的侧边预留有传感器安装位，可根据实际生产需求加装工件检测、计数类传感元件，方便接入整线的自动化控制系统，实现与上下游设备的联动运行，无需人工干预即可完成工件的自动转运流程，适配低成本工业制造场景下的快速装配、快速投产需求，能够帮助中小制造企业以较低的成本完成产线的自动化输送改造，减少人工转运的工作量，提升生产环节的流转效率。
